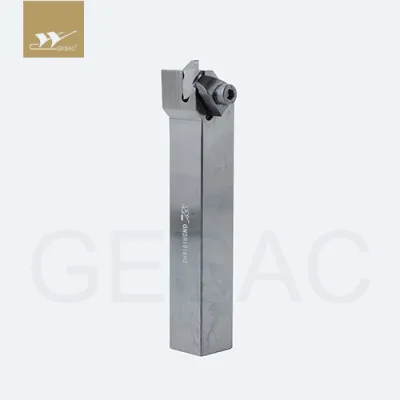

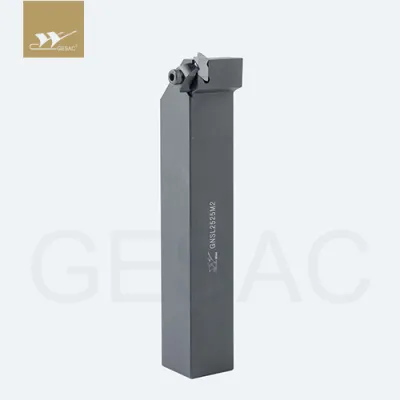

Державки для наружной отрезки/канавки - ширина формируемой канавки, мм.: 3,5
Производитель
Быстрый просмотр
|
Сечение державки, мм. 16 x 16
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) L
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
13 477.30 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Быстрый просмотр
|
Сечение державки, мм. 20 x 20
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) L
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
13 679.30 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Быстрый просмотр
|
Сечение державки, мм. 25 x 25
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) L
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
15 400.85 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Быстрый просмотр
|
Сечение державки, мм. 16 x 16
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) R
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
13 050 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Сечение державки, мм. 20 x 20
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) R
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
13 679.30 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Быстрый просмотр
|
Сечение державки, мм. 25 x 25
Максимальная глубина формируемой канавки, мм. 1,27-2,79
Максимальный вылет
Исполнение (правое/левое/нейтральное) R
Ширина формируемой канавки, мм. 3,5
Под заказ
Характеристики
|
15 400.85 р. с НДС/шт
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Часто задаваемые вопросы (FAQ)
Что представляют собой державки для наружной канавки?
+
Это специализированный тип станочной оснастки, предназначенный для фиксации режущих пластин при выполнении токарных работ. Основная задача такого инструмента заключается в формировании кольцевых углублений на внешней поверхности вращающейся детали. Конструктивно державки для наружной канавки состоят из тела (стержня) и посадочного места, которое обеспечивает надежное крепление сменной многогранной пластины. Правильный выбор геометрии инструмента позволяет минимизировать вибрации и достичь высокой точности обработки металла в соответствии с чертежами.
Какую конструкцию имеет державка канавочная наружная?
+
Стандартная державка канавочная наружная обычно изготавливается из высокопрочной легированной стали, прошедшей термическую обработку для повышения жесткости. Инструмент включает в себя зажимной механизм (винт, прижимная планка или рычаг), который жестко фиксирует твердосплавную пластину. Посадочное гнездо проектируется таким образом, чтобы воспринимать значительные радиальные и осевые нагрузки, возникающие в процессе врезания в заготовку. В зависимости от модели, исполнение может быть правым, левым или нейтральным, что определяется направлением подачи и особенностями расположения револьверной головки станка.
Как подбираются державки для наружной канавки по размеру сечения?
+
Выбор сечения хвостовика напрямую зависит от характеристик используемого оборудования. Чаще всего державки для наружной канавки выпускаются в стандартных типоразмерах, таких как 12x12, 16x16, 20x20 или 25x25 мм. Важно, чтобы размер державки соответствовал параметрам резцедержателя станка. Слишком малое сечение может привести к недостаточной жесткости системы, что негативно скажется на чистоте поверхности и ресурсе режущей кромки. В свою очередь, корректно подобранный размер гарантирует стабильность процесса даже при обработке труднообрабатываемых материалов.
В чем преимущества, которые дает державка канавочная наружная со сменными пластинами?
+
Современная наружная канавочная державка под сменные пластины обеспечивает более высокую эффективность производства по сравнению с напайным инструментом. Главное преимущество заключается в возможности быстрой замены изношенного режущего элемента без необходимости повторной наладки станка на размер. Кроме того, использование сменных систем позволяет применять различные сплавы и стружколомы на одном и том же корпусе. Это делает инструмент универсальным, позволяя оптимизировать процесс стружкоотведения и снижать тепловую нагрузку в зоне резания.
Как глубина обработки влияет на выбор державки для наружной канавки?
+
При выборе инструмента критически важно учитывать максимальную глубину канавки, которую необходимо получить. Каждая державка для наружной канавки имеет параметр максимально допустимого вылета режущей части или ограничения по диаметру обработки. Если требуется глубокое врезание, следует выбирать усиленные серии корпусов, которые способны противостоять изгибающим моментам. Превышение рекомендуемой глубины резания без учета технических характеристик может привести к поломке пластины или повреждению самого корпуса инструмента.
Какие факторы определяют износостойкость, которой обладает державка канавочная наружная?
+
Долговечность эксплуатации определяется качеством материала корпуса и точностью изготовления посадочного гнезда. Качественная державка эффективно поглощает удары и эффективно отводит тепло. Также на износ влияет состояние прижимных элементов. Со временем винты и опорные планки могут деформироваться, что приводит к микроперемещениям пластины. Регулярный осмотр и своевременная замена крепежа позволяют продлить срок службы основной оснастки и сохранить стабильное качество выпускаемых деталей.
Почему важно использовать державки для наружной канавки с подачей СОЖ?
+
Применение смазочно-охлаждающей жидкости (СОЖ) через корпус инструмента существенно улучшает процесс обработки. Многие современные державки для наружной канавки оснащены внутренними каналами для подвода СОЖ непосредственно в зону контакта пластины с металлом. Это способствует эффективному вымыванию стружки из узкой зоны прорезания, предотвращая ее повторное нарезание и налипание на кромку. Охлаждение также снижает термическое расширение инструмента, что крайне важно для соблюдения жестких допусков по ширине и глубине формируемого паза.
Как правильно устанавливается державка канавочная наружная на станке?
+
Для обеспечения точности державка канавочная наружная должна быть установлена строго по центру оси вращения заготовки. Отклонение от центра вверх или вниз может привести к изменению фактических углов резания, повышенному трению задней поверхности пластины о деталь или даже к затягиванию инструмента под заготовку. При установке в резцедержатель необходимо убедиться в чистоте контактных поверхностей и надежности затяжки болтов. Правильная установка исключает возникновение паразитных вибраций и гарантирует получение гладкой поверхности стенок канавки.
Существуют ли универсальные державки для наружной канавки для разных материалов?
+
Хотя сам корпус инструмента часто является универсальным, его функциональность определяется установленной пластиной. Одна и та же державка для наружной канавки может использоваться для обработки стали, чугуна или нержавеющих сплавов, если подобрать соответствующий твердый сплав и геометрию стружколома пластины. Однако для тяжелых условий резания или специфических задач (например, обработки титановых сплавов) производители могут рекомендовать специализированные серии державок с повышенной жесткостью прижима, обеспечивающие максимальную надежность фиксации режущего элемента.
