Новинка от GESAC: прецизионный инструмент для торцевого фрезерования с прямым углом ADGT+MET190

Новинка от GESAC: прецизионный инструмент для торцевого фрезерования с прямым углом ADGT+MET190

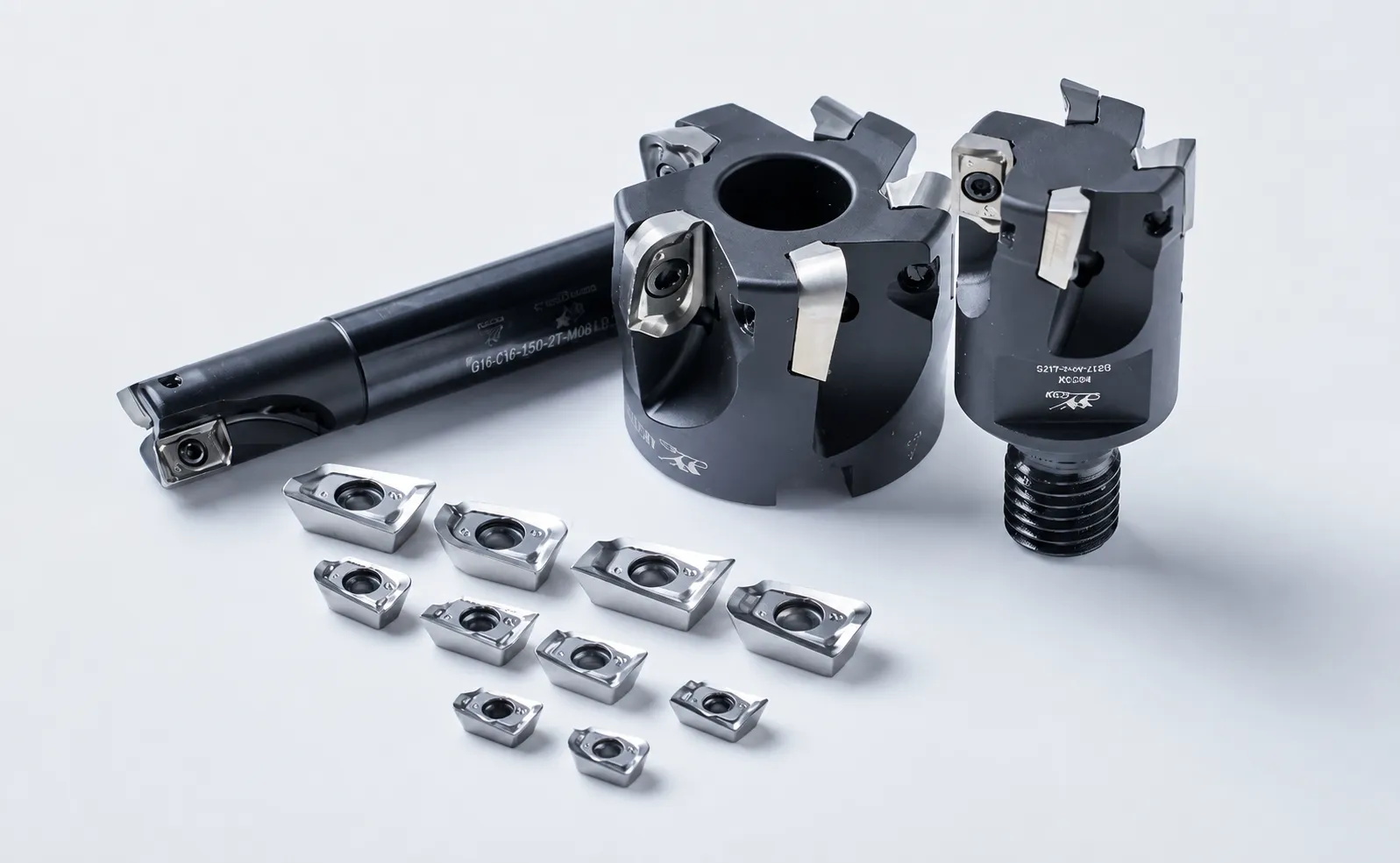

Компания Xiamen Golden Egret (GESAC) представляет новую линейку высокоточных фрез с положительной геометрией режущей пластины и прямым углом – серию ADGT в сочетании с корпусами MET190. Этот инструмент создан для широкого спектра задач: от черновой обработки до получения чистовой поверхности при фрезеровании уступами, плоскостном фрезеровании, пазовом фрезеровании и работе с большим вылетом инструмента.

Инновационное решение включает в себя универсальную стружкодробящую геометрию серии G и передовые марки твердосплавных пластин GEFOTECH, разработанные специально для высокоэффективного фрезерования. Такая комбинация позволяет гибко адаптироваться под различные производственные условия и обеспечивает стабильные результаты в энергетическом машиностроении, общем машиностроении, при производстве пресс-форм и штампов, в аэрокосмической отрасли, автомобилестроении и других сферах, где критичны надёжность, производительность и качество обработанной поверхности.

Особенности режущего инструмента

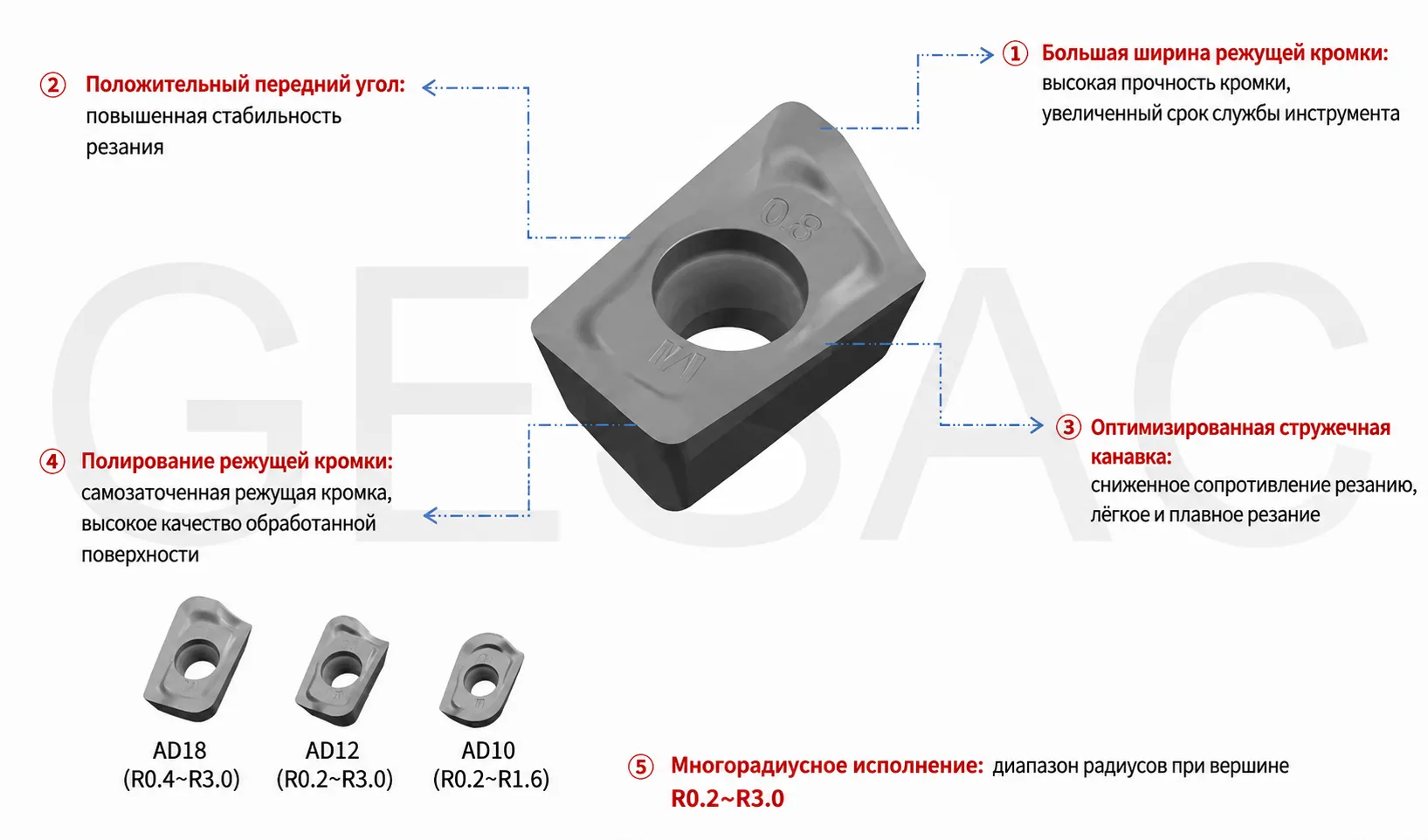

В основе новой серии лежат прецизионные сменные пластины с прямой режущей кромкой и положительной геометрией ADGT со стружкодробящими канавками серии G. Инженеры GESAC применили ряд технологических решений, существенно расширяющих возможности инструмента:

• Режущая кромка с переменной шириной фаски (многозонная конструкция) – повышает прочность режущего клина и напрямую увеличивает стойкость пластины.
• Многозонный переменный передний угол стружкодробящей канавки – на разных участках режущей кромки передний угол варьируется, что гарантирует устойчивость процесса резания даже в нестабильных условиях обработки.
• Пространственная криволинейная геометрия кромки – снижает силы резания, делая ход инструмента более лёгким и плавным, что особенно важно при обработке на оборудовании с ограниченной жёсткостью.
• Новая компоновка стружкодробящих канавок серии G – расширяет функциональность линейки ADGT. Наряду с проверенной геометрией SM, теперь доступны две специализированные вариации:
  • GM – для операций от черновой до получистовой обработки.
  • GF – для чистового фрезерования боковых стенок и днища с высокими требованиями к качеству поверхности.
  Такое разделение позволяет закрыть все типовые сценарии применения одним семейством пластин.
• Широкий ряд радиусов при вершине – пластины серии G выпускаются с радиусами от 0,2 до 3,0 мм, что даёт возможность подобрать оптимальную геометрию под конкретный материал и тип обработки.

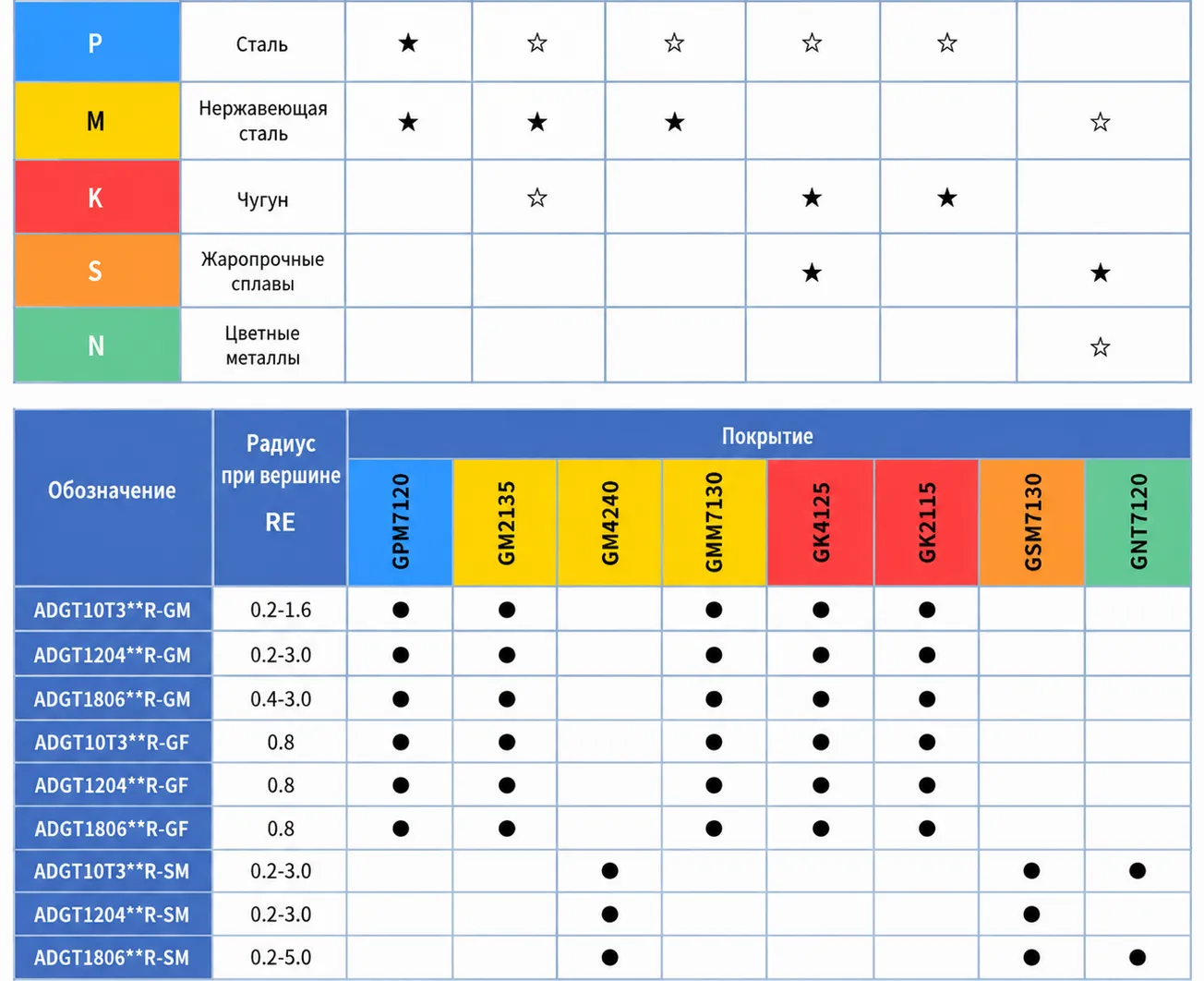

• Передовая линейка твёрдосплавных марок – пластины ADGT-G комплектуются самыми современными марками GESAC, обеспечивающими эффективную и стабильную обработку конструкционной и нержавеющей стали, чугуна и других распространённых материалов.

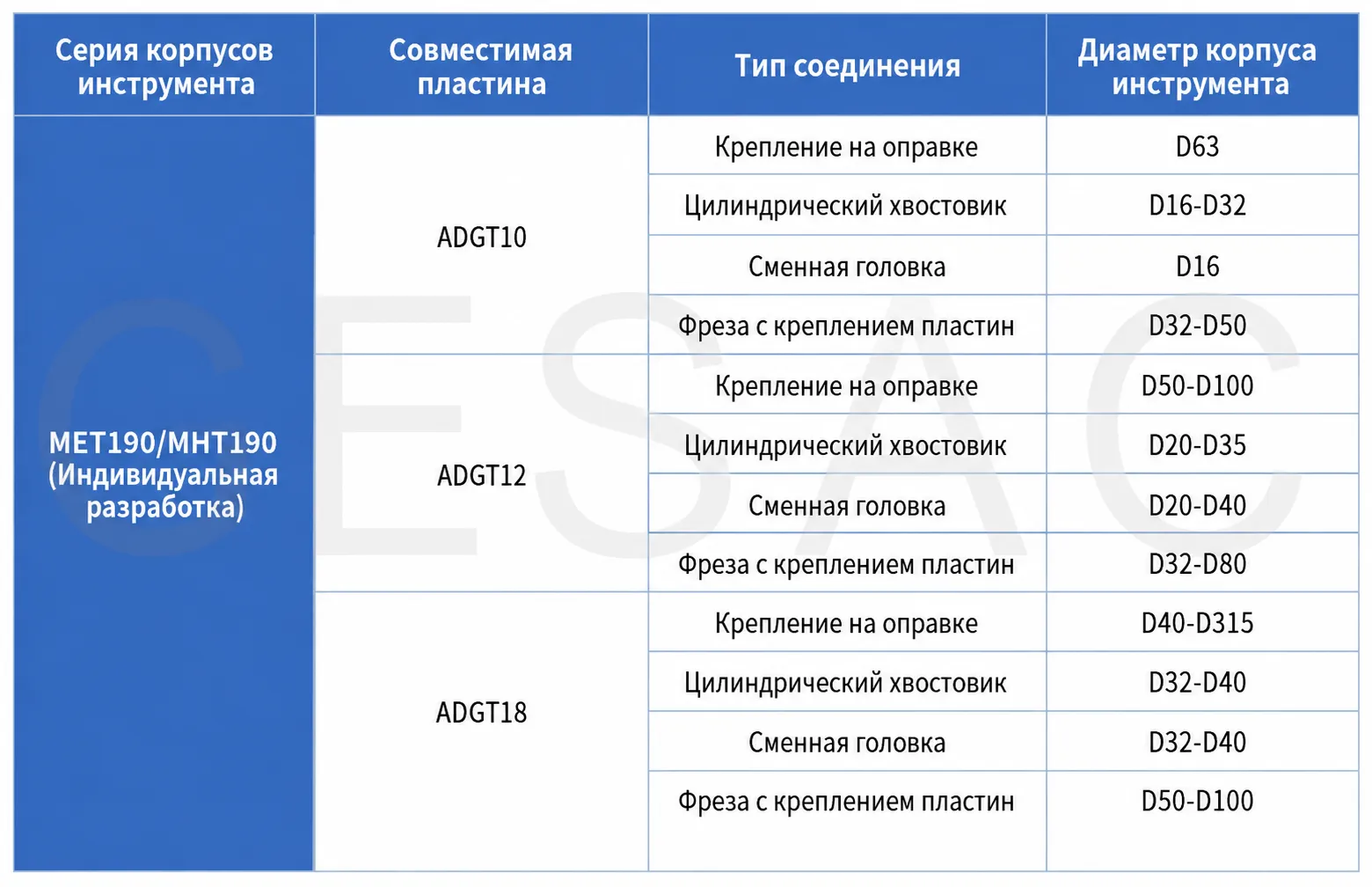

Конструкция и размерный ряд корпусов MET190 / MHT190

Для работы с пластинами ADGT компания предлагает высокопроизводительные фрезерные корпуса MET190, а также их модификацию MHT190 (фрезы типа «кукуруза»).

Ключевые особенности корпусов:

• Полный диапазон диаметров – от 16 до 315 мм, что позволяет подобрать инструмент для обработки как небольших деталей, так и крупногабаритных заготовок.
• Разнообразие типов соединения – доступны корпуса с цилиндрическим хвостовиком, с оправкой (борштанга) и со сменной головкой. Это обеспечивает совместимость с различными моделями станков и типами оснастки.
• Фрезы MHT190 (тип «кукуруза») – новое решение для высокопроизводительного съёма металла. Этот инструмент отличается повышенной металлоёмкостью обработки и при этом позволяет получать хорошее качество боковой поверхности. Особо важно, что MHT190 изготавливается по индивидуальным заказам – инженеры GESAC разрабатывают специализированные конфигурации для решения самых сложных технологических задач заказчика.

Практические примеры обработки

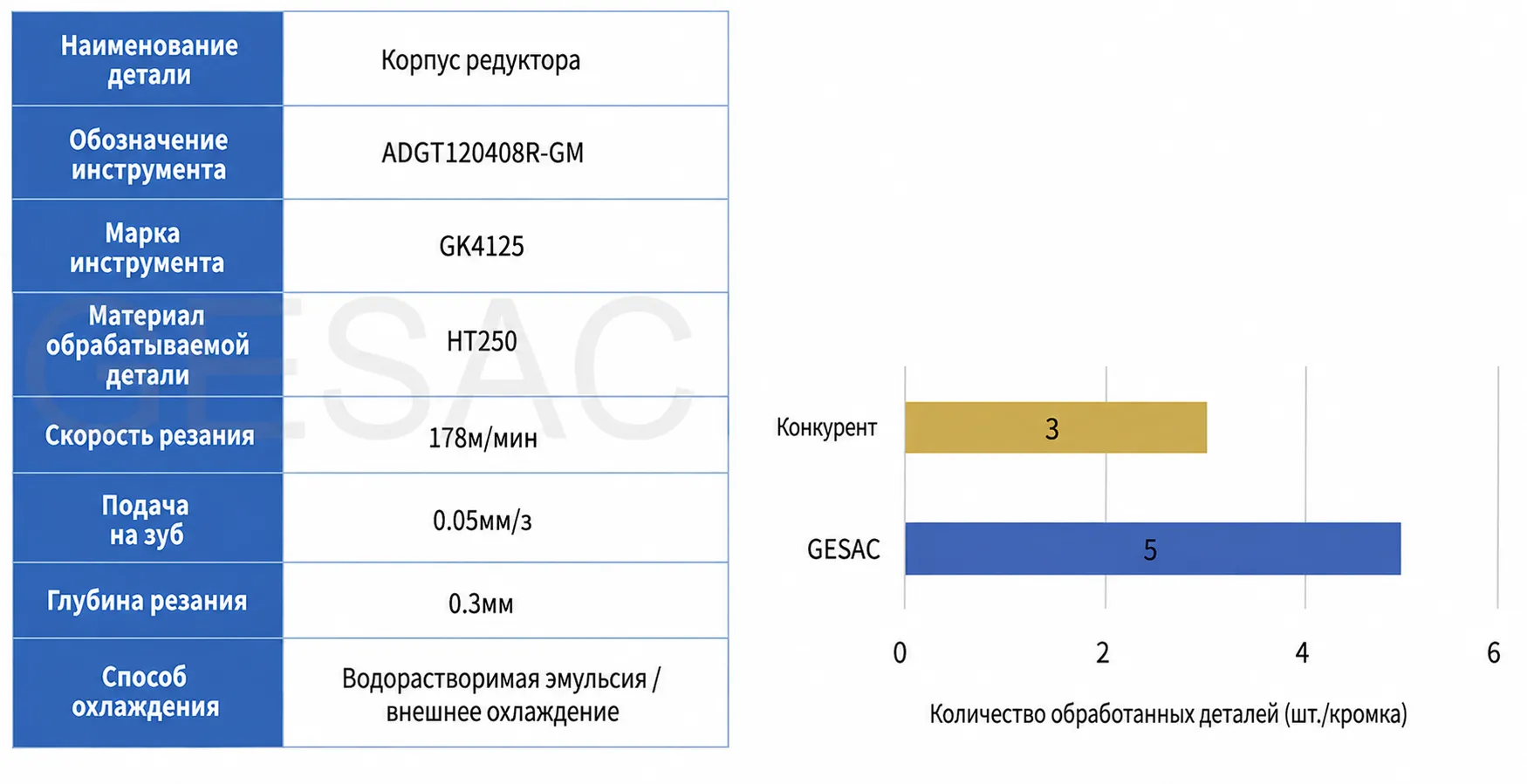

Пример 1. Фрезерование корпуса коробки передач из чугуна

Условия задачи: обрабатывалась коробка передач из серого чугуна HT250 с твёрдостью около 200 HBW. Основным требованием заказчика было увеличение стойкости инструмента по сравнению с применяемым ранее решением и снижение общих затрат на оснастку.

Используемый инструмент: торцевая фреза MET190 с шестью зубьями, диаметр 63 мм, оснащённая пластинами ADGT120408R-GM-GK4125.

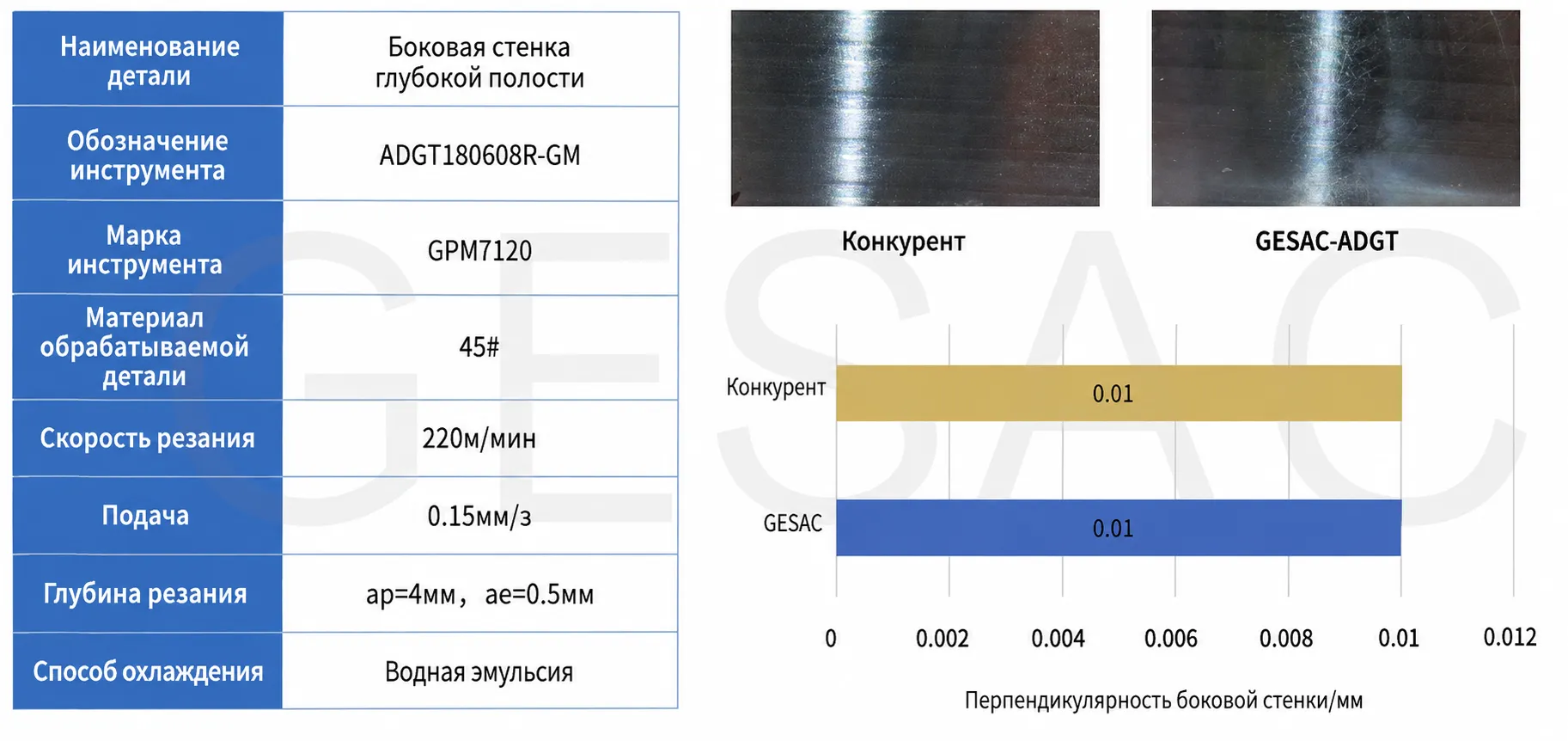

Пример 2. Обработка глубокой полости и боковых стенок корпуса из стали 45#

Условия задачи: деталь – корпус из стали 45# с глубокой внутренней полостью. Критические требования заказчика:

• перпендикулярность боковых стенок при фрезеровании уступами должна быть выдержана в пределах 0,01 мм;
• на поверхности не должно быть видимых следов от проходов инструмента.

Дополнительное усложнение – недостаточная жёсткость закрепления заготовки и значительный вылет инструмента.

Используемый инструмент: фреза MET190 с тремя зубьями, диаметр 32 мм, с пластинами ADGT180608R-GM-GPM7120.

Резюме

Серия фрез с прямым углом ADGT+MET190 от GESAC – это инструмент, который привносит в прецизионную обработку новый уровень уверенности и предсказуемости. Сочетание высокоточной геометрии пластин и жёсткой конструкции корпусов обеспечивает стабильную работу на всём технологическом маршруте: от агрессивного чернового фрезерования до финишной обработки ответственных поверхностей. Инструмент одинаково эффективен на сталях, чугунах и нержавеющих сталях, что делает его универсальным решением для машиностроительных предприятий.

Внедрение ADGT+MET190 позволяет реально снизить себестоимость обработки за счёт роста стойкости и сокращения простоев, повысить производительность и гарантированно добиться высокого качества готовых деталей.

Инновации ради стабильности производства
GESAC нацелена поставлять заказчикам всё более профессиональные решения в сфере обработки резанием, помогая высококлассному станочному оборудованию достигать более стабильной, точной и эффективной производительности.
