Решение от GESAC: Обработка гибких колёс для гармонических редукторов – преодоление вызовов при изготовлении высокоточных зубчатых передач для робототехники

Комплексное решение GESAC для обработки гибких колёс гармонических редукторов: новый уровень прецизионного зубонарезания в робототехнике

Гармонические редукторы, благодаря уникальному сочетанию малых габаритов, высокой точности, отсутствию люфта и исключительной плавности хода, стали неотъемлемой частью современных приводных систем. Они находят широкое применение в высокоточных узлах промышленных роботов, а также в сочленениях рук, запястий и шеи человекоподобных роботов, где критически важны лёгкость конструкции и микронная точность. По сути, именно эти редукторы обеспечивают возможность реализации микроперемещений и высокой повторяемости позиционирования, являясь ключевым звеном трансмиссии гибких роботизированных систем.

Конструктивно гармонический редуктор состоит из трёх высокоточных элементов: жёсткого колеса, гибкого колеса и волнового генератора. Принцип его работы основан на создании волновым генератором управляемой упругой деформации гибкого колеса, которая, взаимодействуя с жёстким колесом, трансформируется в движение и крутящий момент. Именно безупречная плавность этого процесса позволяет добиться необходимой точности отработки угловых перемещений в сочленениях робота.

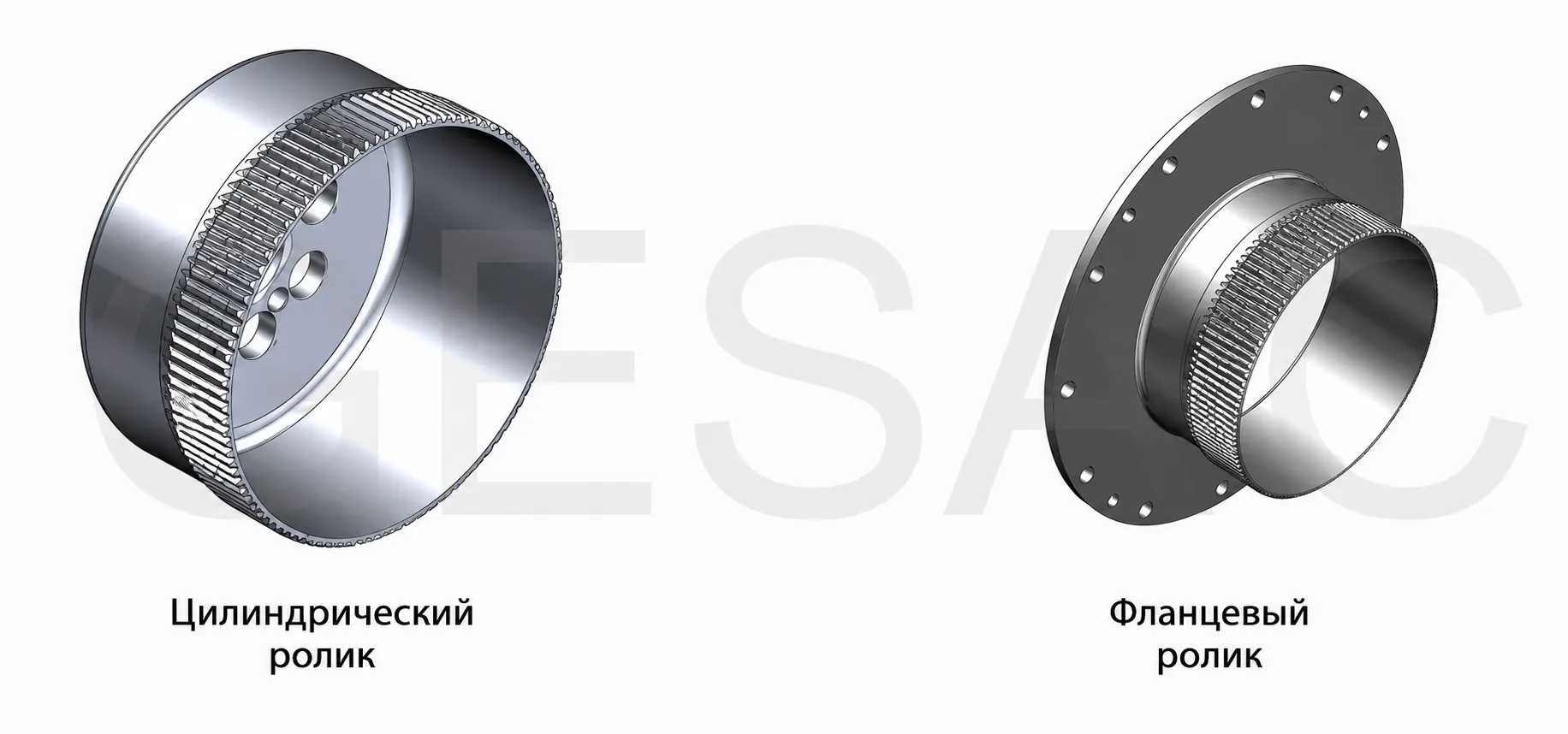

Центральным элементом системы является гибкое колесо — тонкостенная упругая деталь с наружным зубчатым венцом, которая может выполняться в чашеобразном или колпачковом исполнении. В обоих случаях открытый край детали несёт наружные зубья с модулем в диапазоне от m0,1 до m1,5. В качестве материала преимущественно используются легированные конструкционные стали марок 40CrNiMoA и 40CrA. После улучшения твёрдость заготовки обычно составляет HRC 30–35, а финишная термообработка повышает этот показатель до HRC 55–60.

Технологические вызовы при обработке гибких колёс

Производство гибких колёс сопряжено с рядом серьёзных технологических ограничений, которые напрямую влияют на выход годных изделий и экономическую эффективность производства:

• Чистовое растачивание внутреннего отверстия выполняет роль базовой операции для последующего зубонарезания. Нестабильность или недостаточная точность режущего инструмента на этом этапе делает невозможным корректный контроль припуска: недостаточный припуск не позволяет нивелировать деформации, возникшие после термообработки, а избыточный — снижает производительность хонингования и провоцирует потерю круглости.
• Процесс нарезания зубьев червячными фрезами малых модулей на тонкостенных заготовках критически чувствителен к балансу режущих усилий. Любая неравномерность распределения нагрузки по режущим кромкам приводит к перераспределению внутренних напряжений и, как следствие, деформации детали. Кроме того, режущие кромки склонны к микросколам и налипанию обрабатываемого материала, что проявляется в виде вогнутости профиля, вибрационных рисок и других дефектов поверхности зубьев.

В ответ на эти отраслевые вызовы компания GESAC предлагает комплексное технологическое решение для полного цикла обработки гибких колёс. В его основе лежит сбалансированный подбор инструментов: для наружного точения и обработки торцов — отрицательные пластины P-серии для новой стали; для внутреннего точения — положительные пластины U-серии; для сверления отверстий — спиральные свёрла серии D938; и, наконец, для самой ответственной операции — нарезания наружного зубчатого венца — принципиально новые зуборезные фрезы GESAC, разработанные специально для гибких колёс гармонических редукторов.

Практические кейсы применения

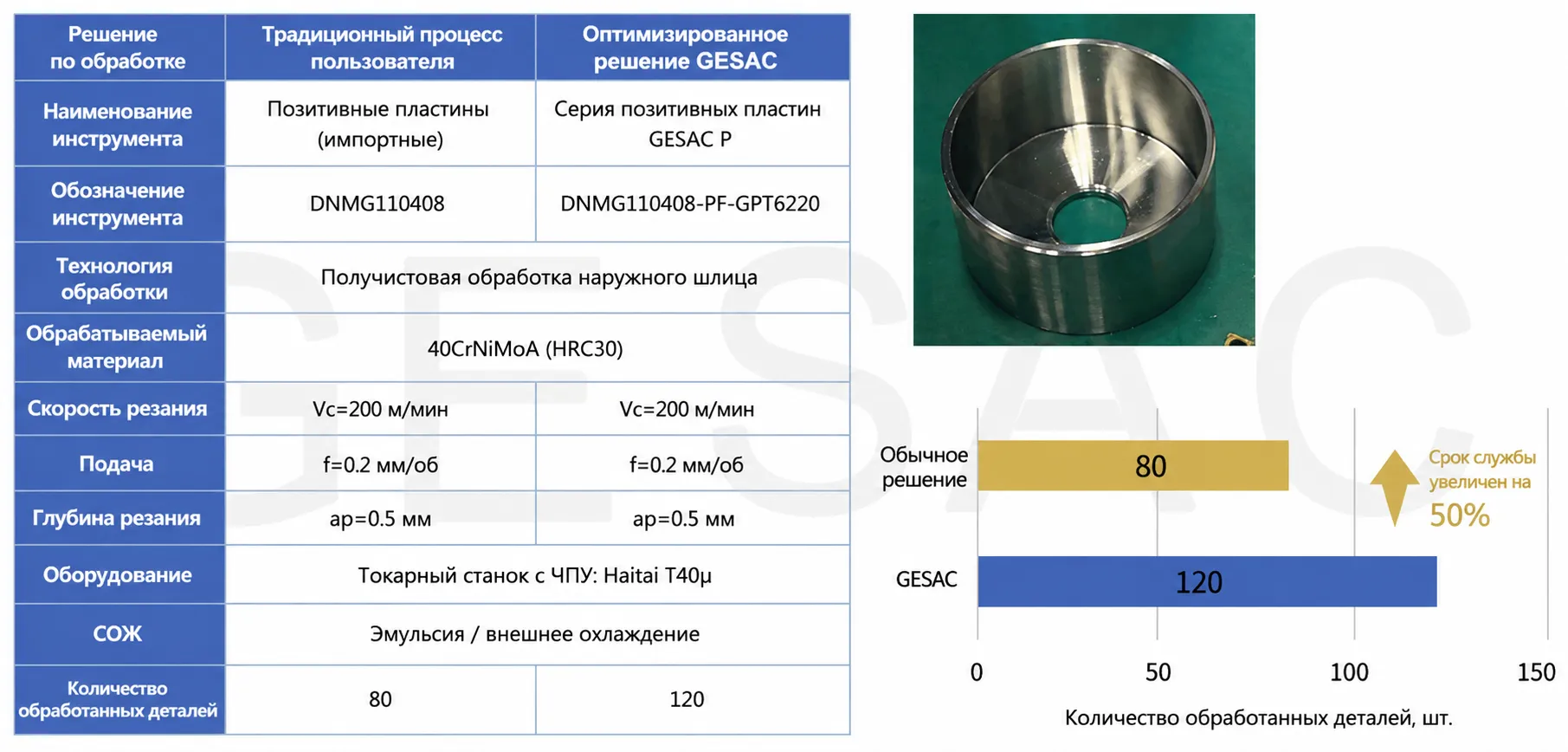

Операция 1: Получистовая обработка наружной цилиндрической поверхности

Для этой операции предлагается новая токарная пластина GESAC для стали марки GPT6220, оптимизированная для высокоскоростного непрерывного резания углеродистых и легированных сталей в диапазоне от чистовой до получистовой обработки. Отрицательная стружечная геометрия PF обеспечивает увеличенный ресурс работы при точении наружных поверхностей гибких колёс. В ходе сравнительных испытаний в идентичных производственных условиях стойкость нашего инструмента продемонстрировала прирост на 50% по сравнению с инструментом ведущего зарубежного производителя.

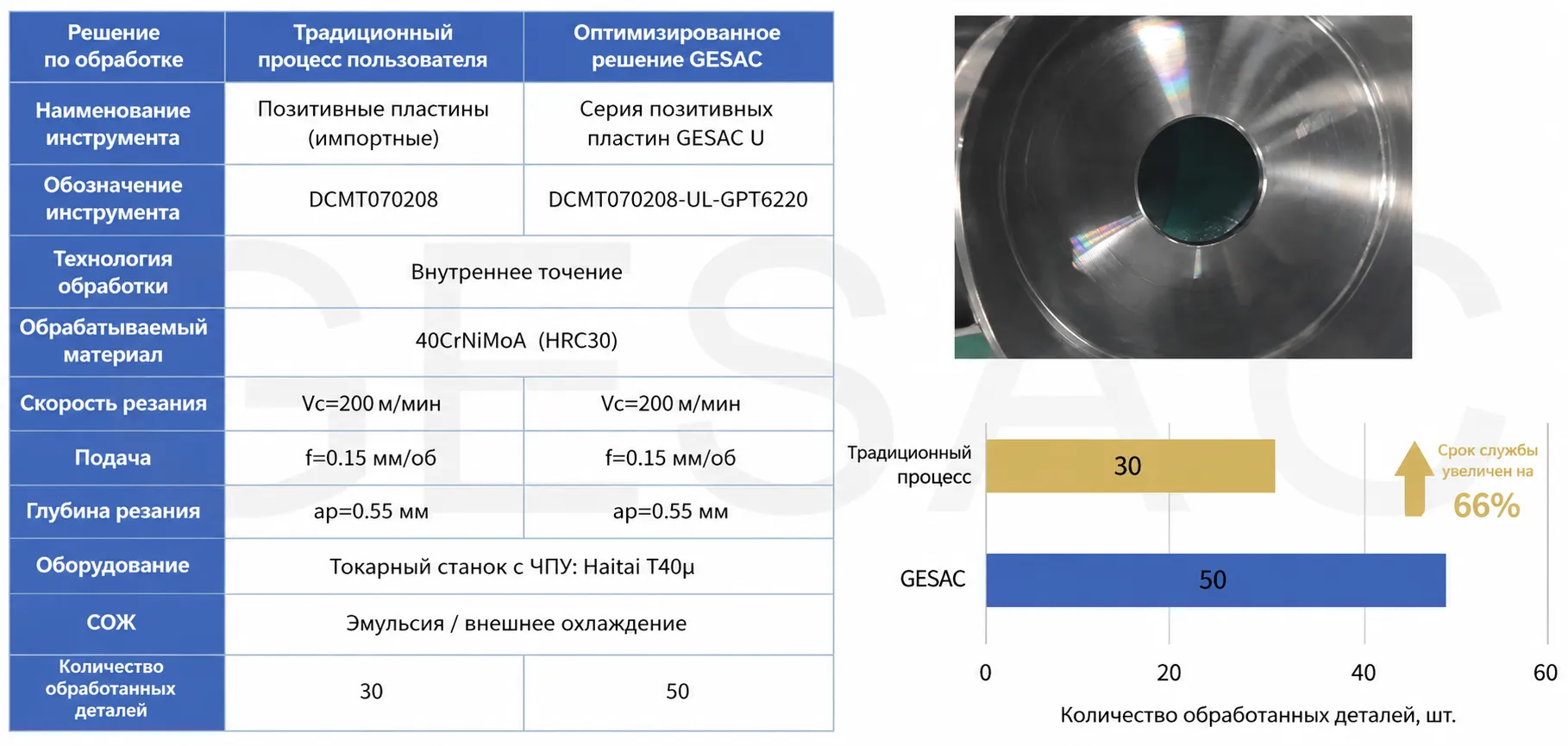

Операция 2: Получистовая обработка внутренней поверхности

Та же пластина марки GPT6220, но уже с положительной геометрией UL, показывает отличные результаты при получистовом растачивании внутренних полостей благодаря сниженному сопротивлению резанию. Результаты стендовых испытаний подтвердили повышение стойкости нашего инструмента на 66% в сравнении с зарубежным аналогом в тех же условиях эксплуатации.

Операция 3: Чистовая обработка внутренней поверхности

Особые требования заказчика к качеству внутренней поверхности — параметр шероховатости не выше Ra 0,8. Для достижения этой планки применяется пластина из серии «Колибри» VCGT11T302M-BK-GAT7115, гарантирующая стабильно высокое качество финишной поверхности. При сопоставимых режимах резания ресурс работы данной пластины на 20% превышает показатели инструментов зарубежных брендов.

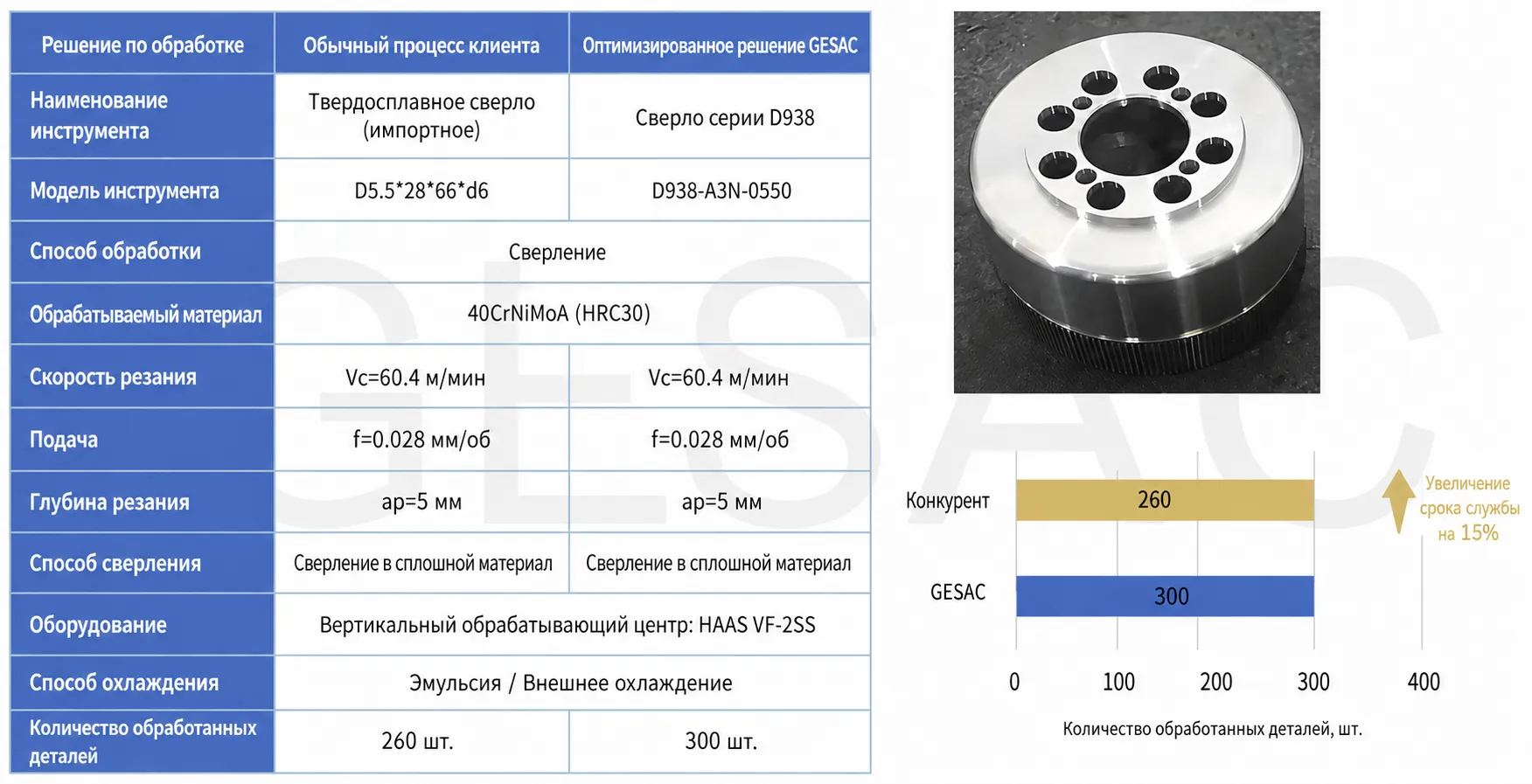

Операция 4: Обработка отверстий в торцевой части

Для сверления торцевых отверстий в гибких колёсах задействованы спиральные свёрла общего назначения серии D938 от GESAC. Данный инструмент обеспечивает высокую точность позиционирования и стабильный диаметр отверстий. В ходе производственных испытаний стойкость наших свёрел оказалась на 15% выше по сравнению с зарубежными аналогами, работавшими в идентичных условиях.

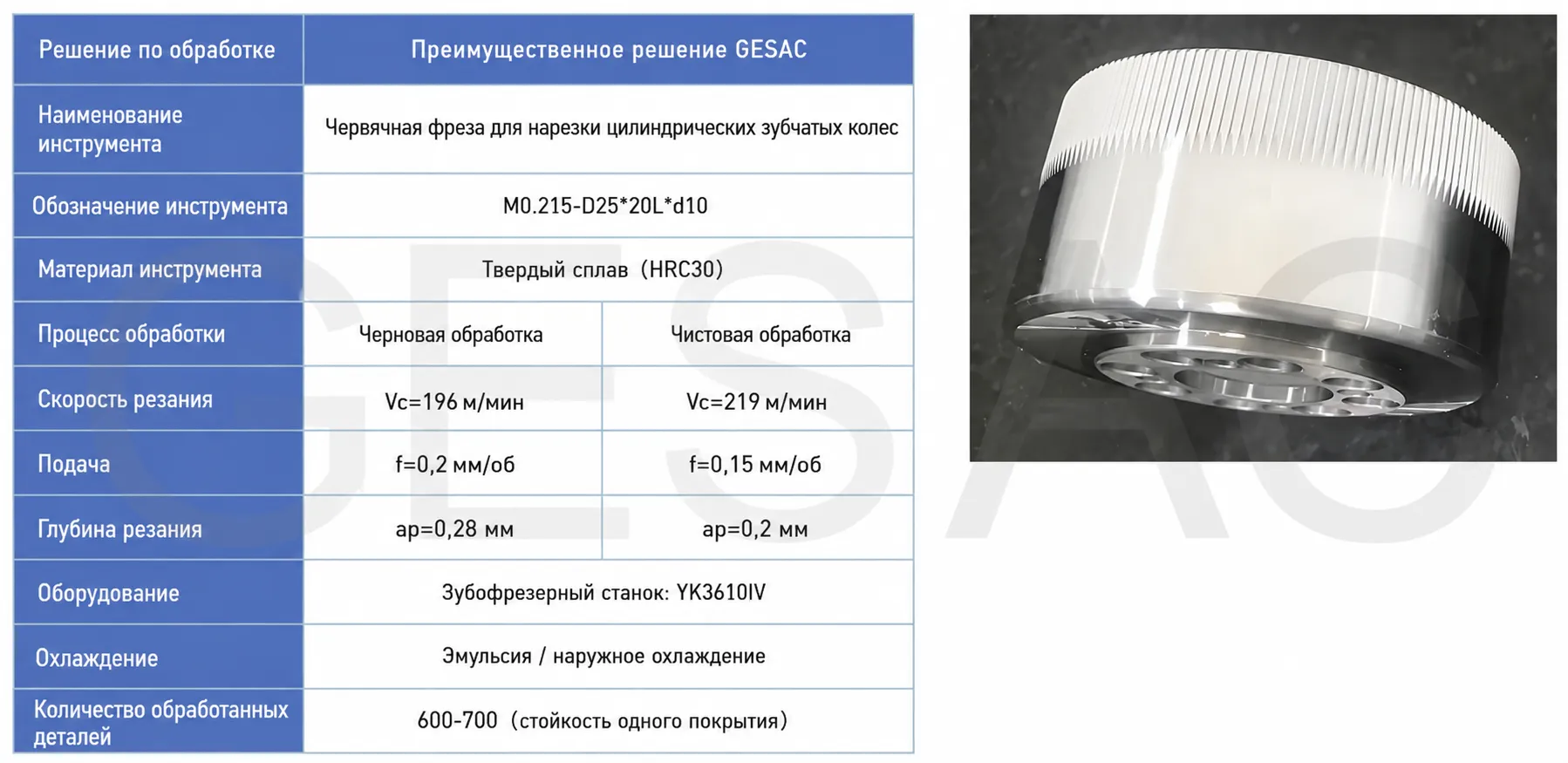

Операция 5: Нарезание наружного зубчатого венца — ключевой этап производства

Это наиболее ответственная операция во всей технологической цепочке изготовления гибкого колеса. Для её реализации компания GESAC разработала новое поколение зуборезных фрез, специально адаптированных под геометрию и материал гибких колёс. Инструмент позволяет выполнять высокоточное профилирование зубчатых венцов с модулем менее m0,2, достигая при этом степени точности класса AAA. Ниже представлена схема обработки.

Гармонический редуктор по праву считается «сердцем» роботизированного сочленения, а обработка гибкого колеса остаётся одним из самых сложных барьеров на пути к серийному производству. GESAC, опираясь на многолетнюю экспертизу в области высокоточной обработки резанием, предлагает не просто отдельный инструмент, а полноценную технологическую линейку, которая комплексно решает проблемы деформации тонкостенных деталей, минимизации дефектов зубчатого профиля и снижения расхода инструмента. Цифровые показатели, подтверждённые в реальном производстве, являются лучшим доказательством надёжности и эффективности китайского инструмента. В эпоху активного развития китайского производства мы продолжаем наращивать инвестиции в разработку прецизионных решений для роботостроения. Наша стратегическая задача — предлагать производителям трансмиссионных систем комплексные сценарии, позволяющие преодолевать производственные ограничения и совместно выводить российскую промышленную и сервисную робототехнику на качественно новый уровень точности и масштабируемости производства.
