Выбор инструмента для обработки титана: чем и как сверлить титан
Содержание:
- Почему титан сложно сверлить
- Каким сверлом сверлить титан
- Геометрия сверла и условия стабильного резания
- Режимы сверления титана
- Как сверлить титан на станке
- Основные проблемы при сверлении титана
- Другие операции при обработке титана
- Как подобрать инструмент для обработки титана
Сверление титана требует прежде всего контроля температуры, стабильной подачи и жесткости технологической системы. Из-за сочетания низкой теплопроводности, высокой прочности и склонности материала к налипанию на режущую кромку ошибки в выборе сверла или режима быстро приводят к перегреву, росту износа и ухудшению качества отверстия. Поэтому инструмент выбирают не только по диаметру: учитывают марку титанового сплава, глубину отверстия, тип станка, способ подачи СОЖ и требования к точности.
Для промышленной обработки титана применяют сверла из быстрорежущей стали, HSS-Co и твердого сплава. На станках с ЧПУ при достаточной жёсткости оборудования и стабильном процессе твердый сплав обычно позволяет работать в более производительных режимах. Однако конкретные скорость резания и подачу необходимо выбирать по рекомендациям производителя инструмента для заданной марки титана.
Почему титан сложно сверлить
Уникальные свойства титана одновременно объясняют его применение в аэрокосмической, энергетической, медицинской и химической промышленности и усложняют механическую обработку.
Одна из основных особенностей — низкая теплопроводность. Значительная часть тепла, возникающего в процессе резания, концентрируется в непосредственной близости от режущей кромки. Если охлаждение недостаточно, температура инструмента растёт, ускоряется износ и увеличивается вероятность налипания материала.
Высокая прочность титановых сплавов создаёт значительную нагрузку на режущий инструмент. При этом вязкая стружка должна своевременно выводиться из отверстия. Забивание винтовых канавок повышает силы резания, трение и риск поломки сверла.
Еще одна вероятная проблема — наклеп обрабатываемой поверхности. Он может возникать, когда режущая кромка не формирует полноценную стружку, а преимущественно трется о металл. Поэтому при сверлении титана нежелательны длительные остановки инструмента в контакте с заготовкой и неоправданно малая подача.
На точность обработки также влияет сравнительно высокая упругость материала. Большой вылет сверла, биение, недостаточно жёсткое закрепление заготовки и вибрации могут привести к уводу отверстия, ухудшению шероховатости и нестабильной стойкости инструмента.

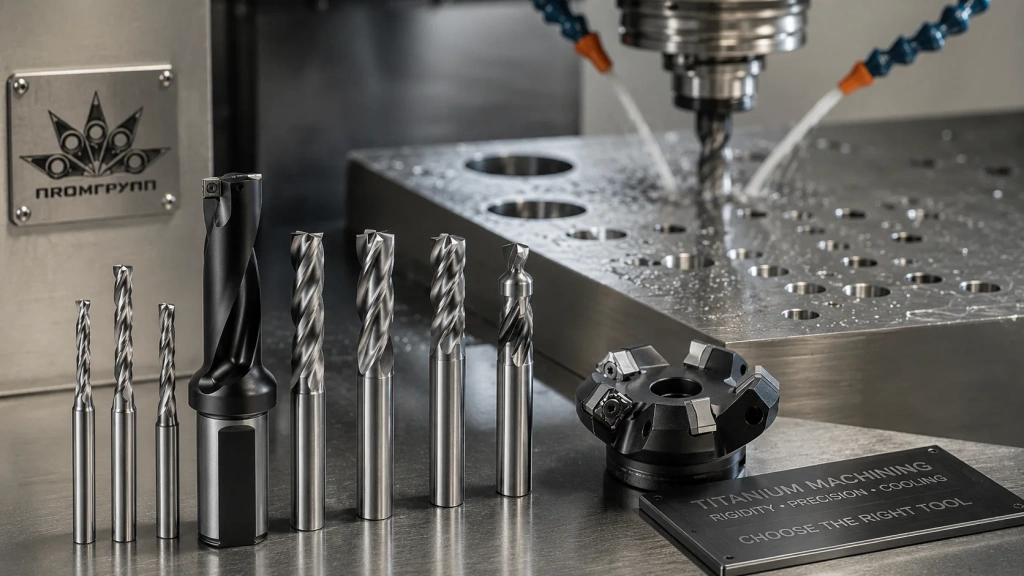

Каким сверлом сверлить титан
Выбор инструмента зависит от марки титана, диаметра и глубины отверстия, объема выпуска и возможностей оборудования.
|
Тип сверла |
Когда применяется |
Что учитывать |
|
HSS |
Небольшой объём работ и сравнительно умеренные требования к производительности |
Ограниченная теплостойкость требует особенно внимательного контроля нагрева |
|
HSS-Co |
Единичное и мелкосерийное сверление, когда нужна более высокая теплостойкость режущей части |
Режимы всё равно должны соответствовать конкретному материалу и геометрии сверла |
|
Твердосплавное |
Серийная обработка на жёстких станках, в том числе с ЧПУ |
Чувствительно к биению, вибрациям и нестабильной подаче |
|
С внутренним подводом СОЖ |
Производительное и глубокое сверление |
Требуется соответствующая система подачи охлаждающей жидкости |
Обычные сверла из быстрорежущей стали могут применяться только в подходящих технологических условиях. Для сложных титановых сплавов и серийного производства их срок службы часто ограничивается температурой режущей кромки.
HSS-Co лучше сохраняет свойства при нагреве, поэтому такой инструмент используют для более нагруженного сверления. При этом само наличие кобальта не устраняет необходимость правильного охлаждения, геометрии и режима резания.
На жёстком промышленном оборудовании чаще рассматривают твердосплавное сверло. Твёрдый сплав позволяет работать при высокой нагрузке на режущую часть, но предъявляет более строгие требования к состоянию шпинделя, инструментальному держателю, биению и закреплению заготовки.
Покрытие также влияет на трение, теплостойкость и износ режущего инструмента, однако нельзя выбирать сверло только по наличию покрытия, в том числе нитрида титана или других соединений. Покрытие не компенсирует неподходящую геометрию, чрезмерную скорость или плохой стружкоотвод.
Геометрия сверла и условия стабильного резания
При обработке титана материал режущей части — только один из параметров. Геометрия определяет, насколько уверенно инструмент входит в заготовку, какие силы резания возникают и как удаляется стружка.
Важны:
-
подготовка режущей кромки и перемычки;
-
геометрия винтовых канавок и способность выводить вязкую стружку;
-
сочетание переднего и заднего углов, влияющее на резание и прочность кромки;
-
минимально необходимая длина рабочей части;
-
небольшой вылет инструмента из держателя.
Для неглубокого отверстия нет смысла использовать чрезмерно длинное сверло. Рост вылета снижает жесткость, повышает чувствительность к биению и может вызвать вибрацию. Это особенно критично при работе твердым сплавом.
Значения углов при вершине и других параметров геометрии нельзя считать универсальными для всех марок титана и конструкций сверл. Их следует проверять по каталогу изготовителя.
Режимы сверления титана
Главная ошибка при подборе режима — искать универсальную «скорость сверления титана». Даже для одного диаметра параметры будут различаться в зависимости от марки титанового сплава, твердости заготовки, материала сверла, покрытия, глубины отверстия, применения СОЖ и жесткости станка.Скорость резания и частота вращения
При обработке титана повышение скорости резания Vc увеличивает тепловую нагрузку на режущую кромку. Из-за низкой теплопроводности материала попытка ускорить процесс только повышением оборотов может резко сократить срок службы инструмента.
Частоту вращения рассчитывают через выбранную скорость резания:
n = (1000 × Vc) / (π × D),
где:
-
n — частота вращения, об/мин;
-
Vc — скорость резания, м/мин;
-
D — диаметр сверла, мм.
Сначала следует определить допустимую Vc по каталогу производителя для конкретного инструмента и материала, а уже затем рассчитывать обороты шпинделя.
Подача
Подача на оборот f, мм/об, должна обеспечивать устойчивое образование стружки. Слишком малая подача способна перевести процесс из резания в интенсивное трение. В результате растёт температура, появляется риск наклепа и ускоряется износ.
Чрезмерная подача создает другую проблему: растут осевое усилие и нагрузка на режущую кромку. При недостаточной жёсткости это может вызвать вибрации, повреждение сверла или снижение точности обработки.
Поэтому нельзя отдельно «снижать обороты» без контроля подачи. Задача оптимизации заключается в получении стабильной стружки при приемлемой температуре и нагрузке на инструмент.

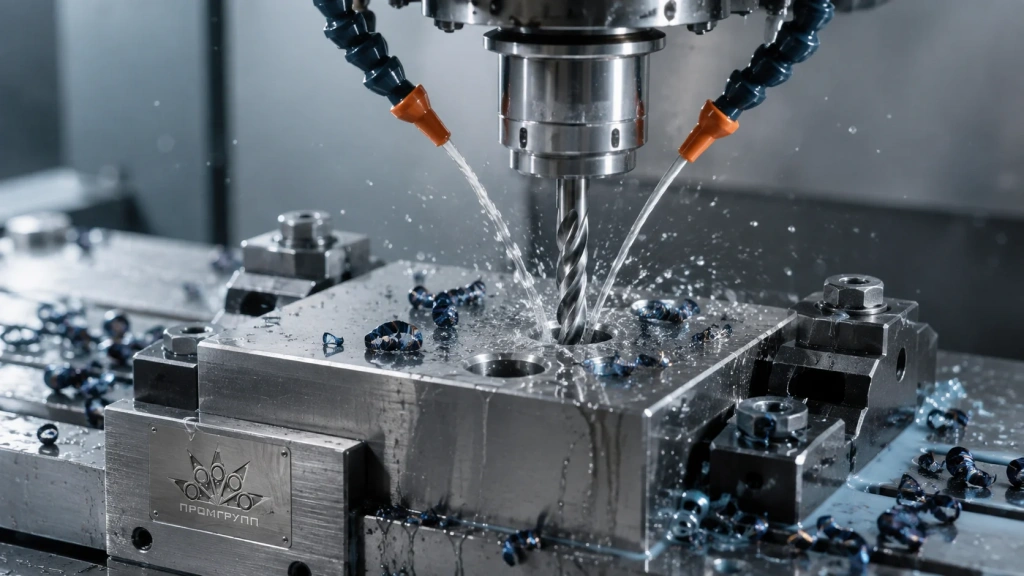

СОЖ и удаление стружки
При сверлении титана охлаждающая жидкость решает сразу несколько задач: отводит тепло, уменьшает трение, снижает вероятность налипания материала и помогает удалять стружку.
Поток СОЖ необходимо подавать именно в рабочую зону. Простое смачивание внешней поверхности заготовки мало помогает, если жидкость не достигает режущей кромки.
Особенно сложные условия возникают при глубоком сверлении титана. По мере увеличения глубины отверстия ухудшаются отвод тепла и эвакуация стружки. Если канавки забиваются, возрастают момент, осевое усилие и вероятность повреждения инструмента.
На станках с ЧПУ для таких операций предпочтительны сверла, позволяющие подавать СОЖ через внутренние каналы. Давление и расход охлаждающей жидкости подбирают с учетом диаметра инструмента, глубины отверстия и рекомендаций изготовителя.
Если внутреннего охлаждения нет, может применяться цикл с периодическим выводом сверла для освобождения канавок. Глубина каждого рабочего хода не должна задаваться как универсальная величина: она зависит от конкретного инструмента, материала и условий стружкообразования.

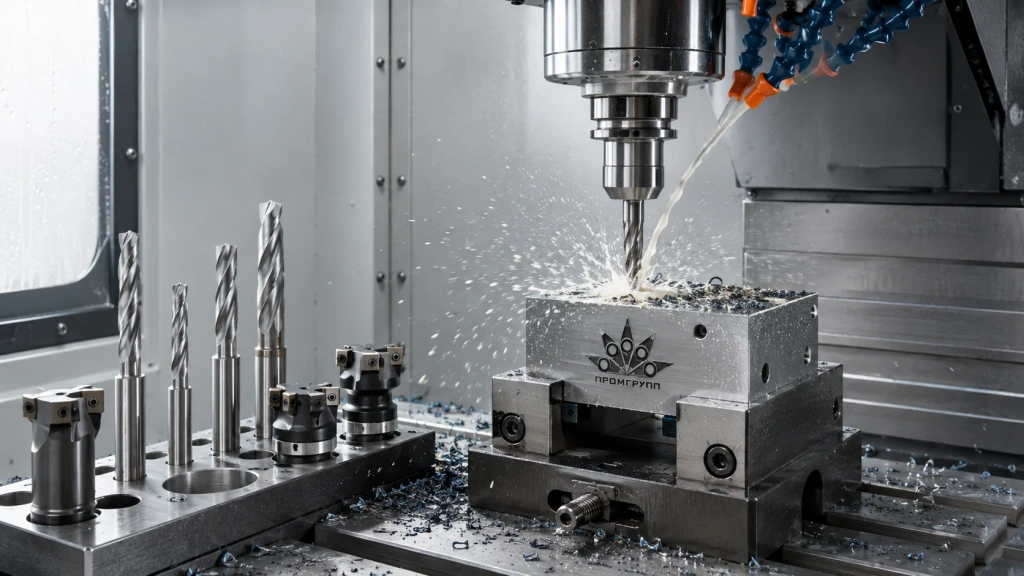

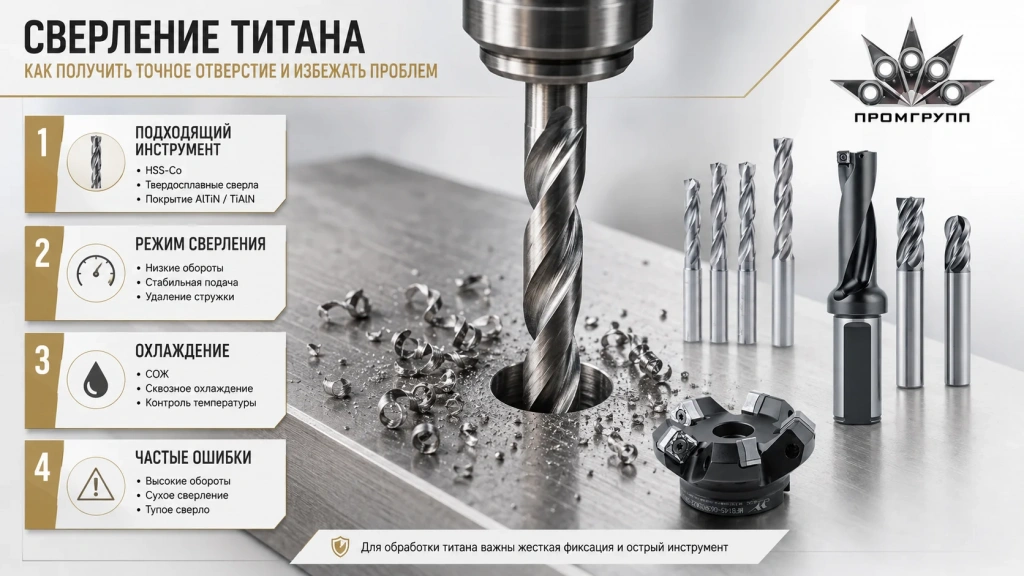

Как сверлить титан на станке
Последовательность операции влияет на стойкость сверла не меньше, чем его материал.
-
Определить марку материала. Технически чистый титан и высокопрочный титановый сплав требуют разных режимов и могут предъявлять разные требования к инструменту.
-
Выбрать сверло. Учитывают диаметр, глубину отверстия, серию производства, возможности станка и способ подачи СОЖ.
-
Жёстко закрепить заготовку. Перемещение или вибрация детали ухудшают точность и повышают вероятность поломки режущего инструмента.
-
Минимизировать вылет сверла. Одновременно проверяют инструментальный держатель и биение.
-
Назначить Vc и f по каталогу производителя. Частоту вращения рассчитывают по диаметру инструмента.
-
Обеспечить охлаждение. При наличии внутреннего подвода СОЖ его особенно целесообразно использовать для глубоких отверстий.
-
Контролировать стружкообразование. Стружка не должна накапливаться в канавках и повторно попадать между инструментом и стенкой отверстия.
-
Проверить результат. После операции контролируют диаметр, положение отверстия, шероховатость, заусенцы и состояние режущих кромок.
На станках с ЧПУ дополнительно полезен мониторинг процесса по нагрузке шпинделя и стабильности цикла. Постепенный рост нагрузки при одинаковой операции может указывать на износ кромки, ухудшение стружкоотвода или изменение условий охлаждения.
Основные проблемы при сверлении титана
Сверло быстро изнашивается. Возможные причины — чрезмерная скорость резания, недостаточная подача СОЖ, затупленная кромка, неподходящая геометрия или работа инструмента вне рекомендованной области применения. Простое снижение оборотов не всегда решает проблему: необходимо также проверить подачу и характер стружки.
Режущая кромка перегревается. Следует проверить Vc, доступ СОЖ в рабочую зону и состояние сверла. При глубоком отверстии причиной может быть недостаточный вывод горячей стружки.
Титан налипает на инструмент. Адгезия усиливается при повышенной температуре и трении. Требуется проверить остроту кромки, режим подачи и условия смазывания.
Канавки забиваются стружкой. Причиной может быть несоответствие геометрии инструмента задаче, недостаточная подача охлаждающей жидкости или слишком большой непрерывный рабочий ход при глубоком сверлении.
Сверло уходит от центра. Проверяют центрирование, биение, вылет инструмента, состояние держателя и фиксацию заготовки.
Поверхность отверстия имеет задиры или вибрационные следы. Необходимо оценить жесткость технологической системы, износ режущей части, стружкоотвод и режим резания.
Глубокое сверление и обработка на ЧПУ
При глубоком сверлении требования к стабильности процесса возрастают. Инструмент работает в закрытой зоне, где сложнее одновременно удалить стружку и обеспечить охлаждение режущей части.
Для станков с ЧПУ ключевыми становятся минимальное биение, жесткий держатель, небольшой вылет, программно контролируемая подача и предсказуемая работа системы СОЖ. При подходящем оборудовании использование внутреннего охлаждения упрощает подвод жидкости непосредственно к кромке и способствует удалению стружки из отверстия.
Цикл сверления выбирают в соответствии с конструкцией инструмента. Не каждое современное твердосплавное сверло требует частого прерывистого вывода: лишние входы и выходы также могут создавать неблагоприятные переходные нагрузки. Поэтому стратегию глубокого сверления необходимо согласовывать с рекомендациями производителя.
Другие операции при обработке титана
После сверления могут потребоваться зенкование, развертывание или подготовка отверстия под резьбу. Здесь сохраняются те же базовые требования: жёсткость, контролируемая нагрузка на режущую кромку, достаточное охлаждение и отсутствие длительного трения инструмента о поверхность.
При изготовлении сложных титановых деталей сверление часто входит в один технологический процесс с фрезерованием. Для таких операций применяются в том числе фрезы концевые твердосплавные. При их выборе также учитывают марку титана, характер черновой или чистовой обработки, жесткость системы, вылет, способ подвода СОЖ и требуемое качество обработки.
Резка титана, точение и шлифование имеют собственные требования к инструменту и режимам. Общее для них — необходимость контролировать теплообразование и не допускать условий, при которых трение начинает преобладать над полноценным резанием.

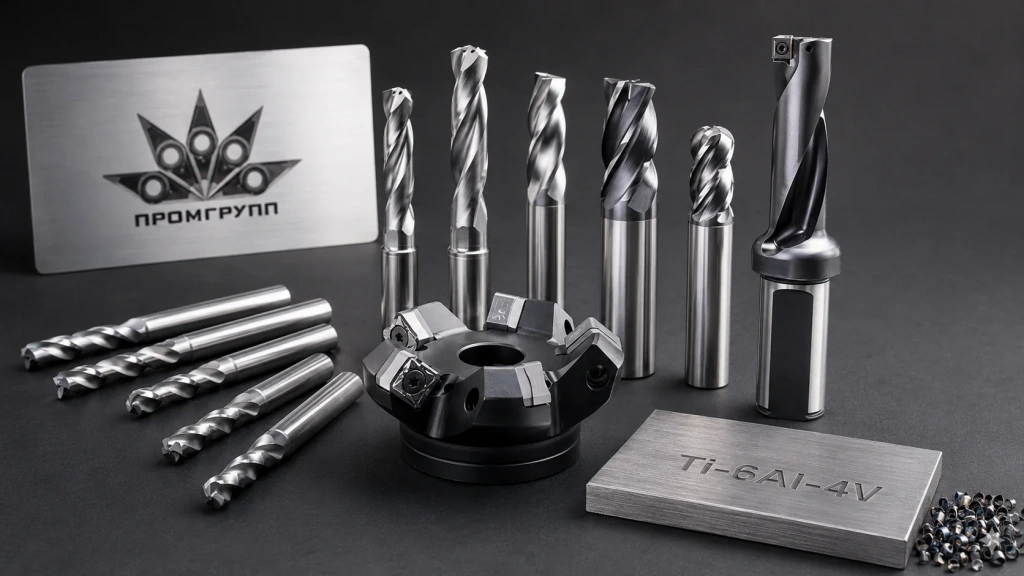

Как подобрать инструмент для обработки титана
Для корректного выбора недостаточно указать только «титан» и диаметр отверстия. Желательно определить марку материала, его состояние и твердость, диаметр и глубину отверстия, наличие сквозного или глухого выхода, тип станка, параметры шпинделя, способ закрепления детали и возможности системы охлаждения.
Специалисты ПРОМГРУПП могут подобрать режущий инструмент под конкретную операцию, проверить совместимость сверла с оснасткой, предложить аналог и помочь с комплектацией участка. Для подбора геометрии, сплава, покрытия и стартовых режимов резания используются данные производителя конкретного инструмента.
