Концевые фрезы по металлу: виды и назначение

Содержание:

Концевая фреза — один из ключевых режущих инструментов в металлообработке. Без этой оснастки невозможно представить современное машиностроение, приборостроение и производство пресс-форм. Инструмент данного типа применяется повсеместно: на универсальных горизонтально- и вертикально-фрезерных станках, на обрабатывающих центрах с ЧПУ и даже на ручных шпиндельных установках. Именно этот класс оснастки обеспечивает обработку пазов, карманов, контуров и сложных пространственных поверхностей с высокой точностью. Чтобы грамотно подобрать инструмент под конкретную задачу, важно понимать классификацию, конструктивные особенности и ключевые технические параметры.

Что такое фреза и как она выглядит

Фреза — многолезвийный режущий инструмент, у которого зубья расположены по периферии тела вращения. При работе каждый зуб последовательно снимает слой металла, а совокупность таких микроциклов образует требуемую геометрию поверхности.

Концевая фреза это инструмент цилиндрической формы, у которого режущие кромки расположены как на боковой поверхности, так и на торце. Именно торцевые зубья позволяют оснастке врезаться в материал в осевом направлении — то есть инструмент может «сверлить» вход в карман, а затем перемещаться в поперечном направлении.

Основные конструктивные элементы

• Хвостовик — цилиндрическая или коническая часть, которая зажимается в патроне или цанге шпинделя станка.

• Рабочая часть — цилиндрический участок с режущими зубьями и стружечными канавками.

• Зубья — острые режущие кромки, снимающие припуск с заготовки.

• Стружечные канавки — пространство между зубьями для отвода стружки из зоны резания.

Визуально концевой инструмент напоминает длинное сверло, но отличается большим числом режущих кромок и предназначен именно для бокового фрезерования, а не только для сверления.

Основные виды фрез по металлу

Прежде чем перейти к концевым вариантам, полезно разобраться в общей классификации: какие бывают фрезы по металлу.

По расположению режущих кромок и способу установки различают:

• Торцевые — для обработки горизонтальных плоскостей, устанавливаются на оправку.

• Цилиндрические — для обработки плоскостей на горизонтально-фрезерных станках.

• Дисковые (прорезные и отрезные) — для прорезки пазов и отрезки заготовок.

• Угловые — для обработки угловых поверхностей и скосов.

• Концевые — универсальный инструмент для пазов, карманов, контуров, фасок.

• Шпоночные — узкоспециализированная оснастка для шпоночных пазов.

• Т-образные — для Т-образных пазов, широко применяемых в станочных столах.

• Фасонные — для поверхностей специального профиля.

Среди всех типов фрез по металлу концевые занимают особое место благодаря универсальности и возможности работы в трех осях одновременно.

Концевые фрезы по металлу: особенности и назначение

Концевая фреза — инструмент, у которого хвостовик и рабочая часть составляют единое целое или соединены неразъемно. Для чего нужна концевая фреза? Прежде всего — для решения задач, которые невозможно выполнить торцевым или цилиндрическим инструментом: выборка замкнутых карманов, контурная обработка деталей, прорезка пазов в труднодоступных местах.

Геометрия и число зубьев

Количество зубьев (канавок) напрямую влияет на производительность и качество обработки:

• 2 зуба — оптимальны для мягких металлов (алюминий, медь): широкая канавка обеспечивает надежную эвакуацию стружки.

• 3 зуба — универсальный вариант, баланс между производительностью и чистотой поверхности, особенно для алюминиевых сплавов.

• 4 зуба — стандарт для стали и чугуна, высокая точность и чистота.

• 5–8 зубьев — для чистовых проходов на высоких скоростях; применяются с твердыми сплавами при обработке закаленных сталей.

Типы концевых фрез

По форме рабочей части

Цилиндрические (квадратные) — наиболее распространенный тип. Плоский торец с режущими кромками. Применяются для фрезерования плоскостей, прямоугольных пазов, карманов, ступеней. Подходят для большинства операций в металлообработке.

Шаровые (сферические) — рабочая часть имеет полусферическую форму. Незаменимы при обработке сложных криволинейных и 3D-поверхностей, пресс-форм, штампов, лопаток. На ЧПУ-станках применяются для финишной обработки контурных поверхностей.

Тороидальные (радиусные) — скругленный угол между торцом и боковой поверхностью (угловой радиус). Занимают промежуточное положение между цилиндрическими и шаровыми: менее склонны к вибрации, обеспечивают хорошую чистоту поверхности при чистовом фрезеровании.

Конические — рабочая часть имеет конусность. Применяются для изготовления конических отверстий, пазов с уклоном, обработки деталей с наклонными стенками и гравировки.

Фасочные — предназначены для снятия фасок и обработки кромок под заданным углом (30°, 45°, 60°, 90°). Используются для подготовки деталей под сварку и снятия заусенцев.

По материалу режущей части

Быстрорежущие (HSS) — изготавливаются из быстрорежущей стали марок Р6М5, Р6М5К5, Р18. Обладают хорошей ударной вязкостью, допускают переточку, относительно недорогие. Применяются при обработке конструкционных сталей, чугуна, цветных металлов на станках с ограниченной жесткостью.

Твердосплавные концевые фрезы — рабочая часть (или весь инструмент) выполнена из твердого сплава на основе карбида вольфрама (WC-Co): марки ВК6, ВК8, К10, К20. Обладают значительно большей твердостью (85–93 HRA), износостойкостью и допускают работу на скоростях резания в 3–5 раз выше, чем HSS-инструмент.

По конструкции

Цельные — хвостовик и рабочая часть изготовлены из единой заготовки. Обеспечивают максимальную жесткость и точность. Стандартный вариант для диаметров до 25–32 мм.

Сборные — хвостовик из инструментальной стали, режущая часть из твердого сплава, соединение пайкой или механическим зажимом. Экономически выгодны для крупных диаметров.

Со сменными пластинами — корпус из легированной стали, режущие твердосплавные пластины меняются без замены корпуса инструмента.

Твердосплавные концевые фрезы: преимущества и применение

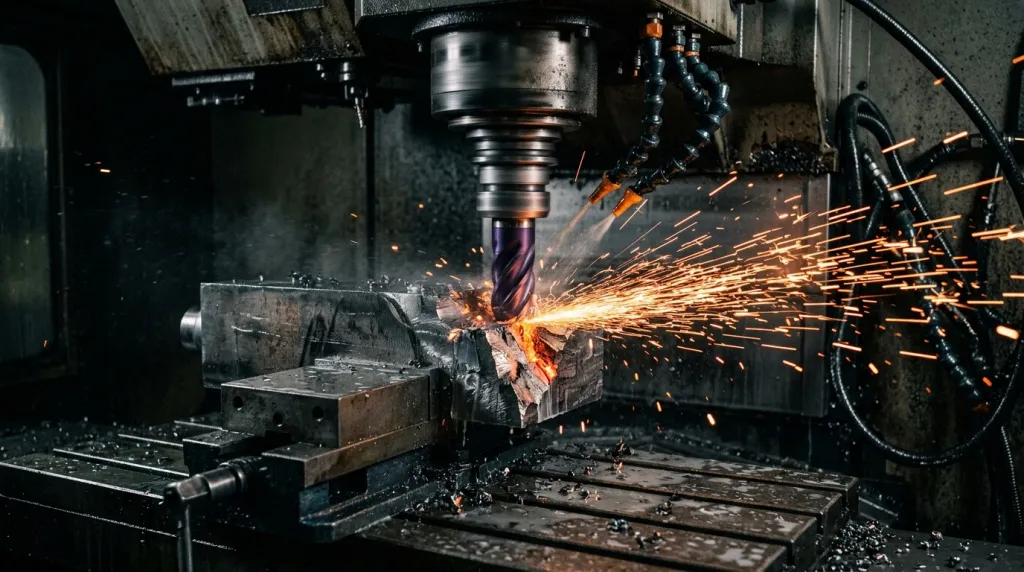

Фреза концевая твердосплавная по металлу стала стандартом в современном производстве, особенно в сочетании с ЧПУ-оборудованием. Ключевые преимущества:

• Высокая скорость резания — допустимая скорость для стали 80–200 м/мин против 20–40 м/мин у быстрорежущего инструмента.

• Износостойкость — твердосплавная оснастка в 5–10 раз дольше сохраняет остроту режущей кромки.

• Термостойкость — твердые сплавы сохраняют режущие свойства при температурах до 900–1000 °C.

• Точность обработки — высокая жесткость инструмента минимизирует отжим и вибрации, что напрямую влияет на геометрическую точность детали.

Дополнительно на рабочую часть наносятся износостойкие покрытия:

• TiN (нитрид титана) — золотистое покрытие, повышает твердость поверхности, снижает коэффициент трения.

• TiAlN (нитрид титана-алюминия) — высокотемпературное покрытие для работы на высоких скоростях без СОЖ.

• AlTiN — для обработки закаленных и нержавеющих сплавов.

• DLC (алмазоподобное покрытие) — оптимально для цветных металлов, особенно алюминия.

Область применения: высокоскоростная обработка конструкционных, нержавеющих и жаропрочных сталей, чугуна, цветных сплавов, а также закаленных сталей (HRC до 65) при использовании специальных марок твердых сплавов.

ГОСТ и стандарты

Производство и применение режущей оснастки в России регламентируется государственными стандартами. Знание актуальных ГОСТов необходимо при составлении технологической документации и закупочных спецификаций.

Основные стандарты на концевой инструмент:

Стандарты на специальные виды оснастки:

Фасочная фреза ГОСТ — оснастка для снятия фасок регламентируется отраслевыми стандартами и нормалями предприятий. Наиболее распространены варианты с углами 30°, 45°, 60°, изготавливаемые из HSS и твердых сплавов по техническим условиям производителей и требованиям ИСО.

ГОСТ фрезы определяют допуски на диаметр хвостовика, биение, параметры режущей части и требования к материалу. При закупке инструмента следует запрашивать сертификаты соответствия с указанием номера стандарта.

Как выбрать фрезу по металлу

При подборе концевого инструмента ключевую роль играют пять факторов: обрабатываемый материал (для алюминия — 2–3 зуба и DLC-покрытие, для стали — 4 зуба и TiAlN, для нержавейки — AlTiN со СОЖ), тип операции (черновая — меньше зубьев и шире канавка, чистовая — больше зубьев и малая глубина резания, 3D — шаровая рабочая часть), диаметр и вылет инструмента (вылет не более 3–4 диаметров во избежание вибраций), режимы резания (при первом запуске — 70–80% от табличных значений с последующей корректировкой), а также репутация производителя: для ответственных операций рекомендуется оснастка с подтвержденным соответствием ГОСТу или ISO.

Где купить концевую фрезу по металлу

Концевую фрезу по металлу купить можно у специализированных поставщиков режущего инструмента. При выборе поставщика стоит обращать внимание на:

• Наличие сертификатов соответствия и паспортов на инструмент.

• Возможность подбора оснастки по чертежу или техническому заданию.

• Наличие склада: для производственных нужд критична скорость поставки.

• Широкий ассортимент: цилиндрические, шаровые, тороидальные, Т-образные, фасочные варианты.

• Техническая поддержка при подборе режимов резания.

На сайте promgrupp.ru представлен широкий ассортимент концевого инструмента от проверенных производителей — с возможностью выбора по диаметру, материалу, числу зубьев и типу покрытия.
