Решения GESAC для обработки ступичных узлов автомобилей

Решения GESAC для обработки ступичных узлов автомобилей

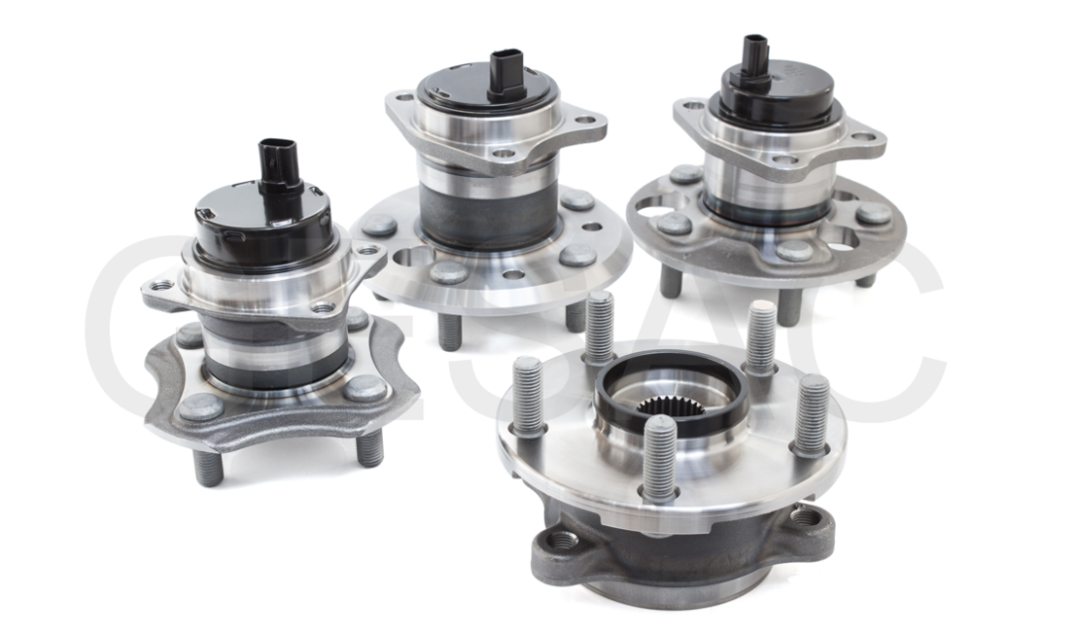

Ступичный узел является одним из ключевых компонентов шасси автомобиля. Его часто называют «суставом автомобиля». И в автомобилях с ДВС, и в электромобилях ступичный узел соединяет колесо с системой подвески, передает крутящий момент и тормозное усилие, а также воспринимает различные нагрузки, возникающие во время движения. От его работы зависят безопасность, стабильность и эффективность эксплуатации автомобиля.

В состав ступичного узла обычно входят ступичный фланец, внутреннее и наружное кольца, тела качения, уплотнения, датчики и другие элементы. В зависимости от конструкции в качестве тел качения применяются шарики или ролики.

Ступичный фланец представляет собой основной конструкционный элемент ступичного узла. Он обеспечивает соединение с колесом, передачу нагрузок и необходимую точность установки. Точность изготовления и качество поверхности ступичного фланца непосредственно влияют на точность позиционирования колеса, плавность вращения и безопасность автомобиля. Поэтому к режущему инструменту для обработки ступичных узлов предъявляются высокие требования.

При торцевом точении ступичного узла возникает прерывистое резание, поэтому режущая пластина должна обладать высокой стойкостью к выкрашиванию. При чистовой обработке особенно важны качество обработанной поверхности и точность.

При нарезании резьбы возникает другая проблема. Обрабатываемый материал обладает высокой вязкостью, поэтому стружка легко деформируется, сжимается и налипает. Это может приводить к образованию заусенцев, повреждению вершин профиля резьбы и другим дефектам.

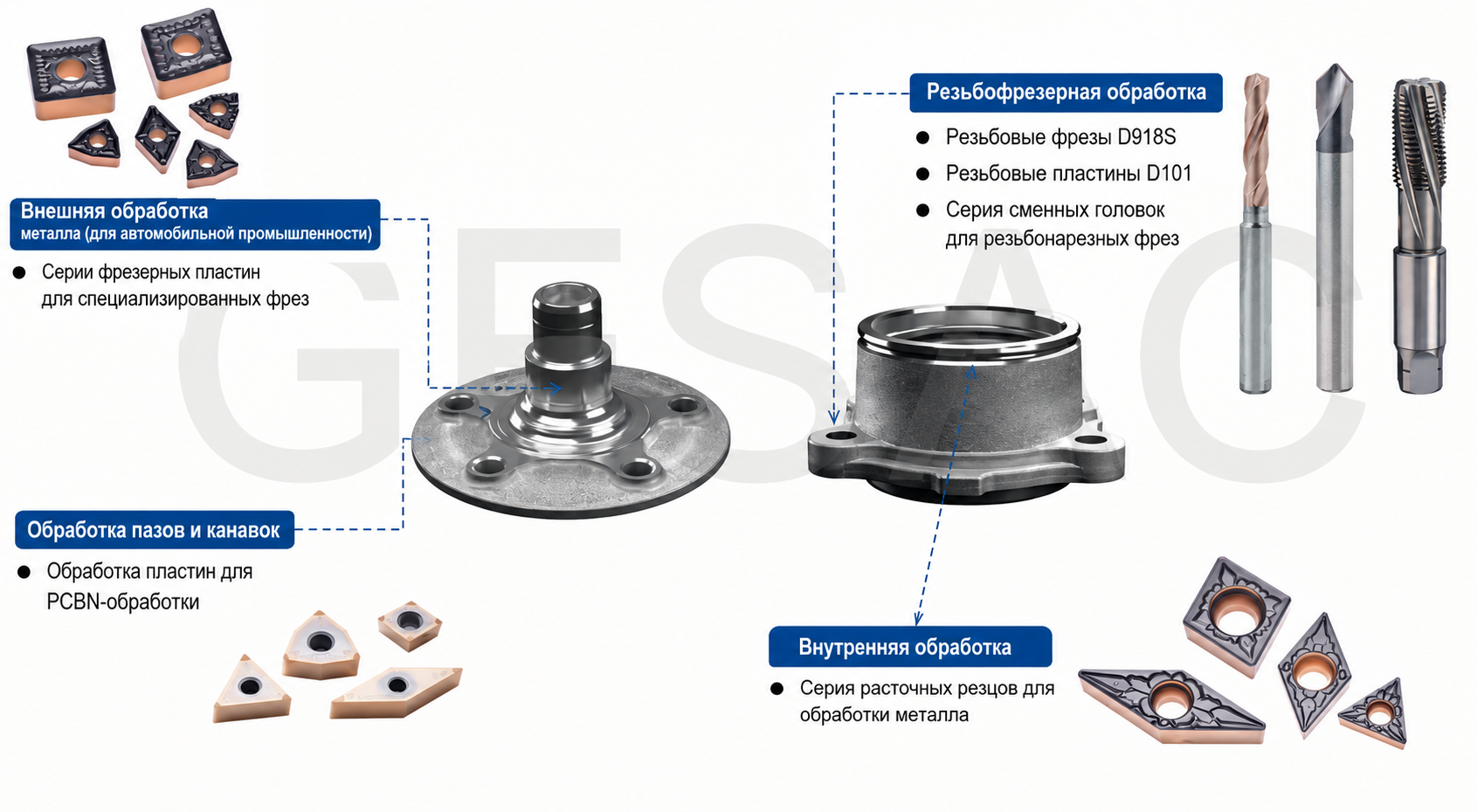

Обзор решения

Ключевые особенности продукции

Новая серия отрицательных стружколомов P для точения стали

Новая серия стружколомов P для точения стали предназначена для обработки широкого спектра автомобильных компонентов, включая ступичные узлы.

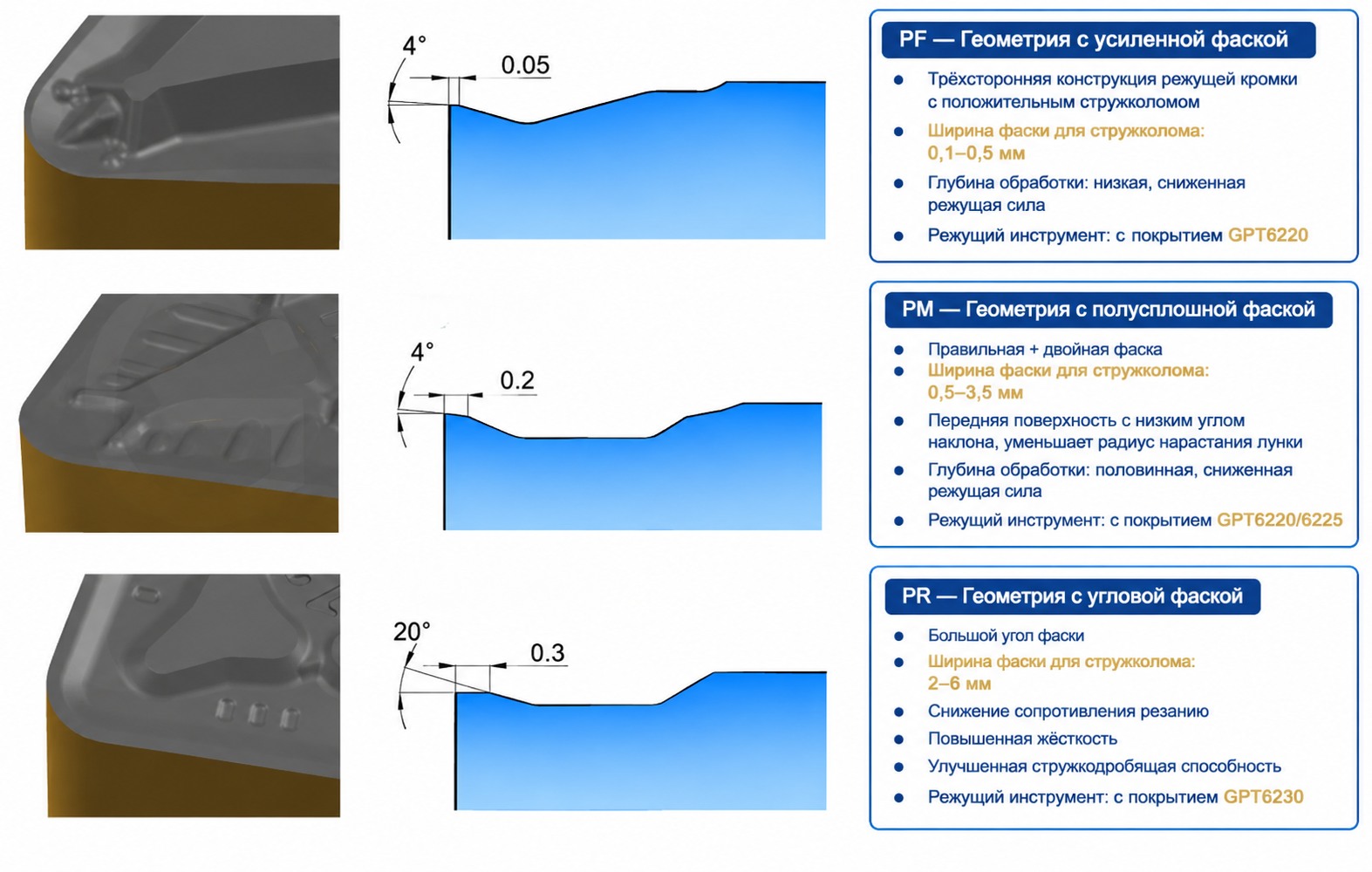

Три геометрии стружколомов, PF, PM и PR, охватывают различные условия обработки ступичных узлов, от чистового до чернового точения. В сочетании с новыми марками твердого сплава серии GPT62 с двухцветным покрытием они предназначены для обеспечения необходимой стойкости и стабильности режущих пластин при обработке ступичных узлов.

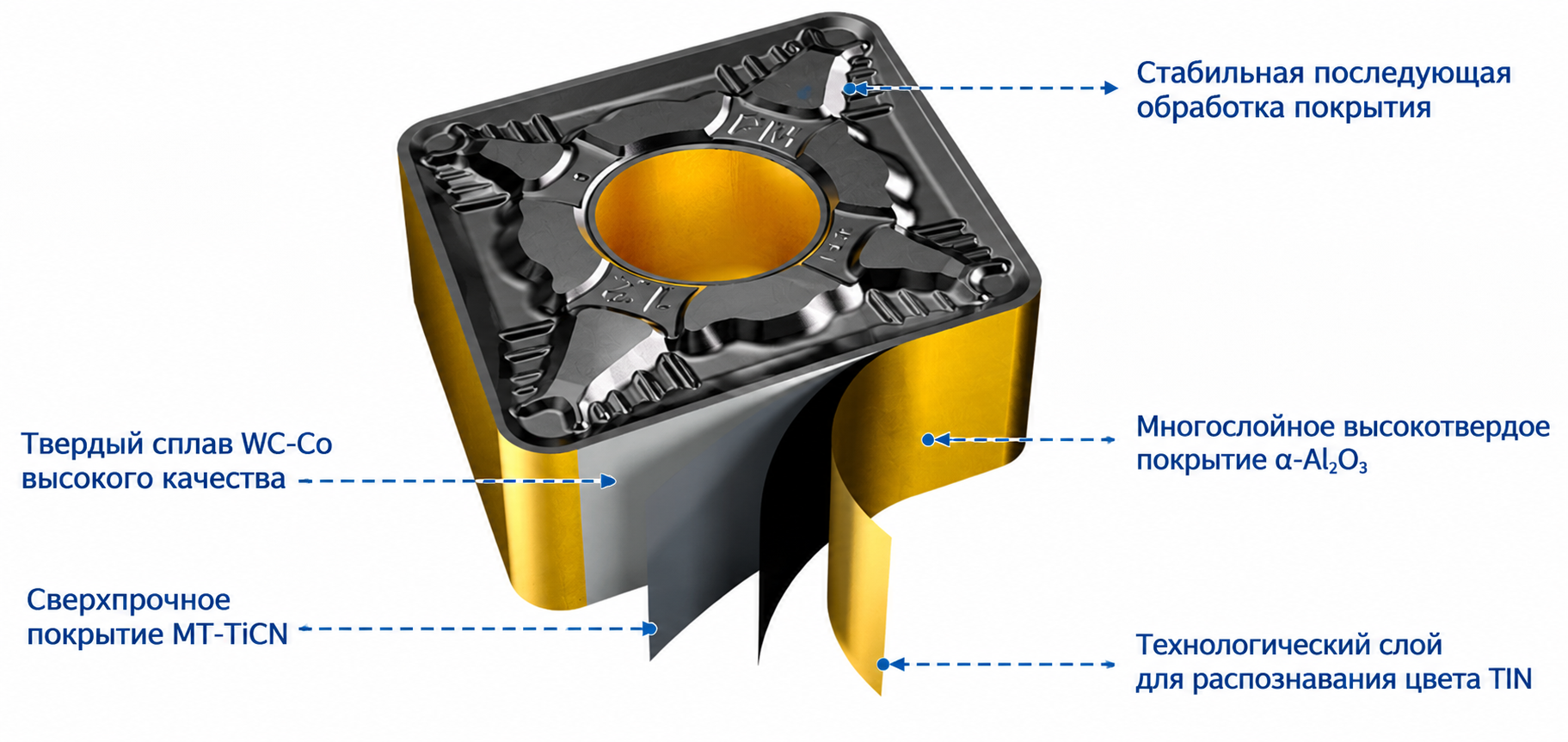

GPT62: новое поколение марок для точения стали

♦ Износостойкая марка GPT6220

Высокоскоростное непрерывное и легкое прерывистое резание | Углеродистые и легированные стали | Чистовая → получистовая обработка

GPT6220 предназначена для чистовой и получистовой обработки углеродистых и легированных сталей при высокоскоростном непрерывном и легком прерывистом резании.

Марка оснащена плотным CVD-покрытием с высокой твердостью и износостойкостью, которое сочетается с твердосплавной основой высокой прочности.

♦ Универсальная марка GPT6225

Непрерывное и умеренно прерывистое резание | Углеродистые и легированные стали | Чистовая → получистовая обработка

GPT6225 предназначена для чистовой и получистовой обработки углеродистых и легированных сталей при непрерывном и умеренно прерывистом резании.

В конструкции используется мелкозернистое CVD-покрытие с плотным сцеплением слоев в сочетании с твердосплавной основой повышенной вязкости.

♦ Марка GPT6230 для прерывистого резания

Сильно прерывистое резание / тяжелые условия обработки | Углеродистые и легированные стали | Чистовая → черновая обработка

GPT6230 предназначена для чистовой и черновой обработки углеродистых и легированных сталей в условиях сильного прерывистого резания и повышенных нагрузок.

Марка сочетает мелкозернистое CVD-покрытие с повышенной вязкостью и упрочненной структурой с особо вязкой твердосплавной основой.

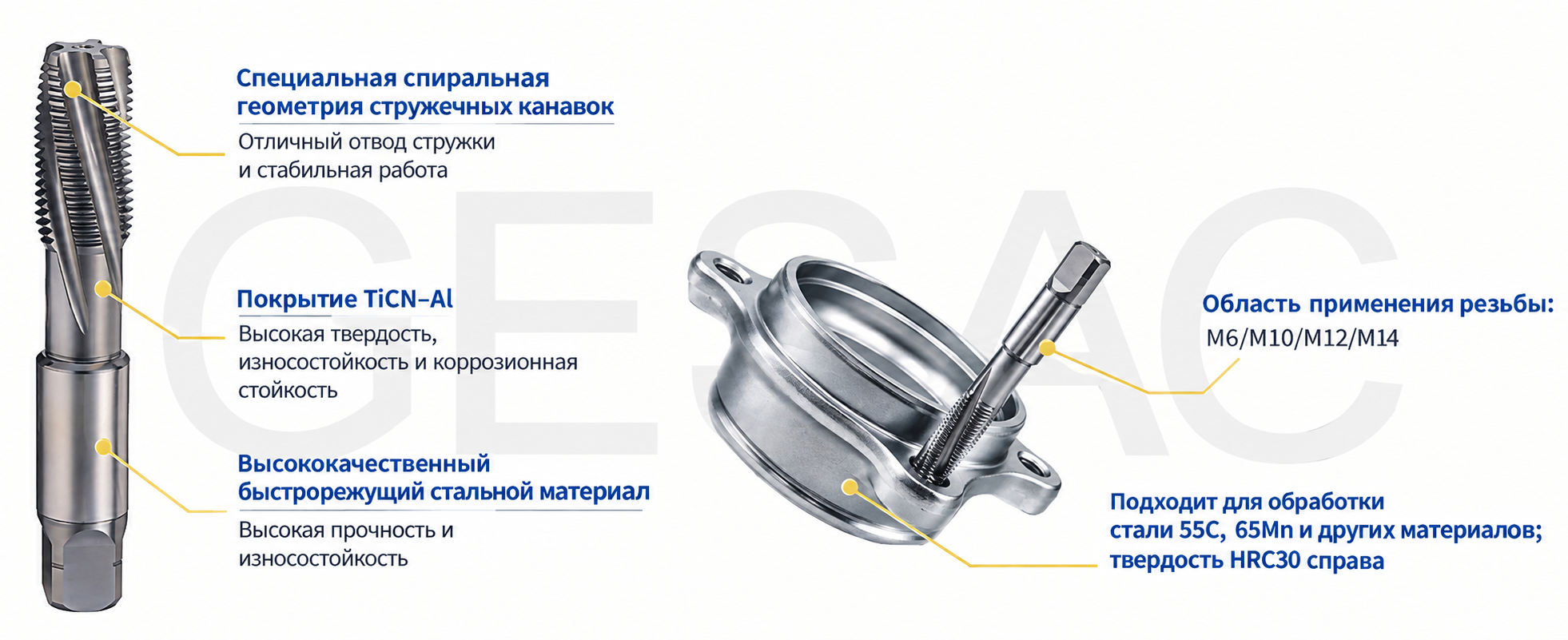

Серия метчиков для обработки ступичных узлов

Специализированная серия метчиков предназначена для нарезания резьбы в ступичных узлах и других автомобильных компонентах.

Метчики применяются при нарезании резьбы в термообработанных сталях 55C и 65Mn твердостью около HRC 30. Размерный ряд включает M6, M10, M12 и M14.

Серия разработана для решения задач отвода стружки и повышения износостойкости инструмента при обработке вязких сталей. Применение специализированных метчиков позволяет обеспечить качество резьбы и увеличить стойкость инструмента.

Примеры обработки

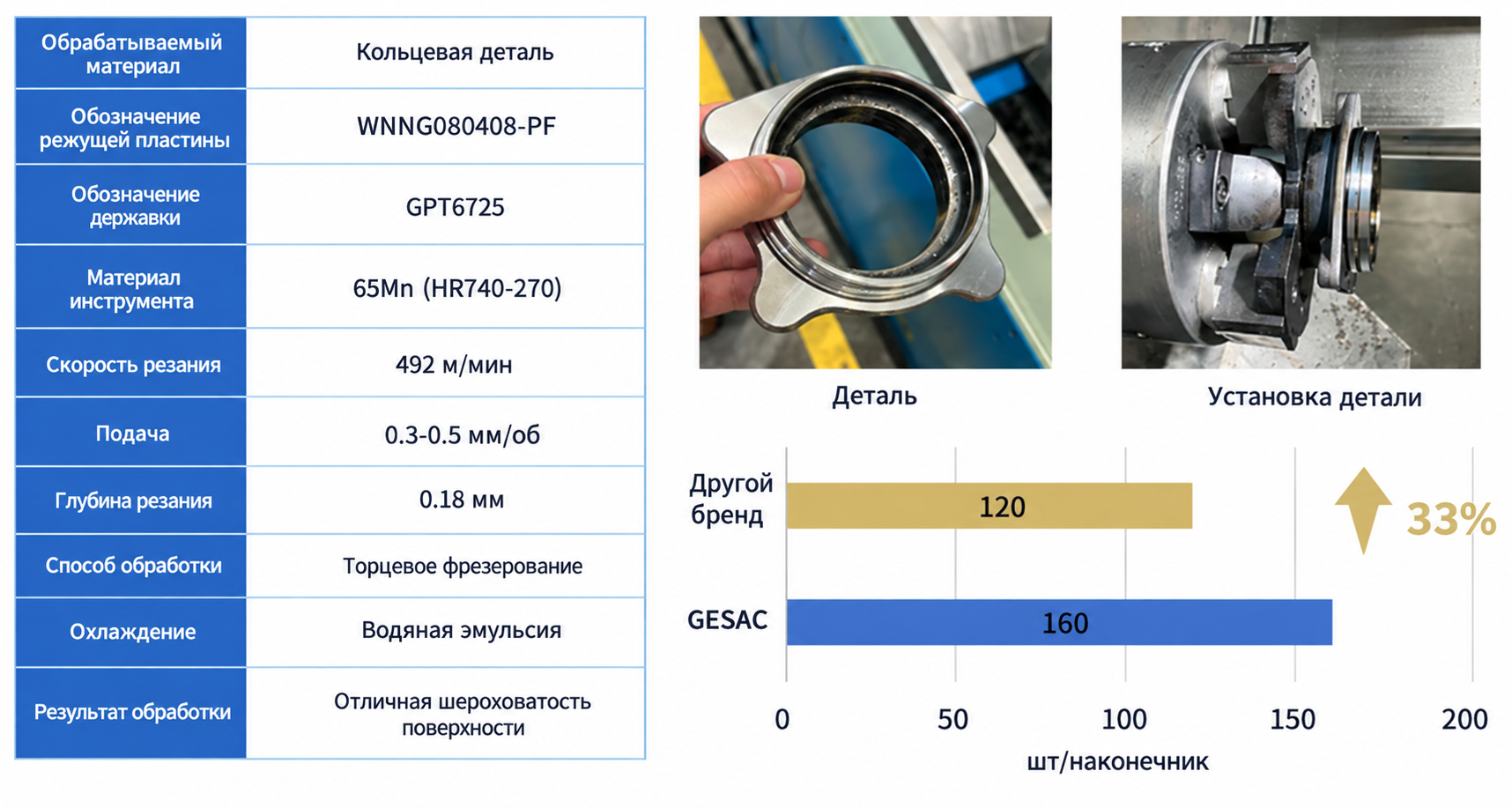

Пример 1. Чистовая обработка торцевой поверхности ступичного узла

Пример 2. Черновая обработка наружного диаметра и торцевой поверхности ступичного узла в условиях прерывистого резания

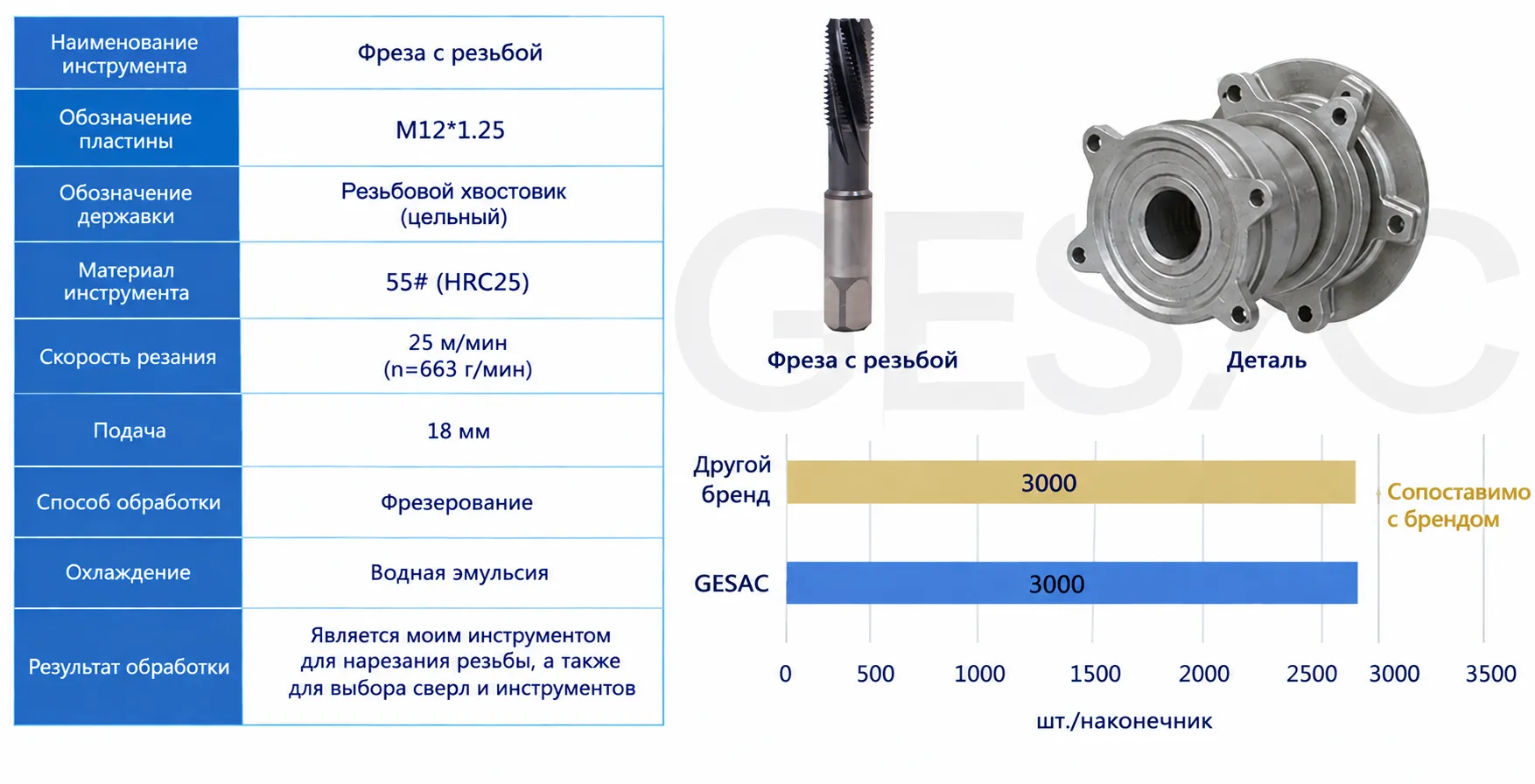

Пример 3. Нарезание резьбы в ступичном узле
