Любое современное металлообрабатывающее производство или частная мастерская не обходятся без качественного режущего инструмента. И если раньше резцы приходилось постоянно перетачивать, то сегодня стандартом стали сменные многогранные элементы.

Для тех, кто только начинает погружаться в тему металлообработки, часто возникает базовый вопрос: твердосплавные пластины что это такое простыми словами? Говоря доступным языком, это небольшие сменные режущие насадки (вставки), которые механически крепятся на державку токарного резца или корпус фрезы. Когда одна режущая кромка затупляется, мастеру достаточно просто ослабить винт и повернуть пластину новой, острой гранью. Это колоссально экономит время и деньги.

Многим интересно, как делают твердосплавные пластины, ведь они способны резать даже самую прочную сталь. Их производят методом порошковой металлургии. Основной компонент - карбид вольфрама (сверхтвердый порошок), который смешивается со связующим металлом (обычно кобальтом). Смесь прессуют в специальных формах под высоким давлением, а затем запекают (спекают) в печах при температуре около 1500 °C. В результате получается материал, сочетающий невероятную твердость и износостойкость.

Основные виды твердосплавных пластин

Инструмент подбирается строго под конкретную технологическую задачу. Различные виды твердосплавных пластин отличаются не только формой, но и геометрией стружколома, а также типом покрытия.

В первую очередь, все типы твердосплавных пластин делятся по виду обработки:

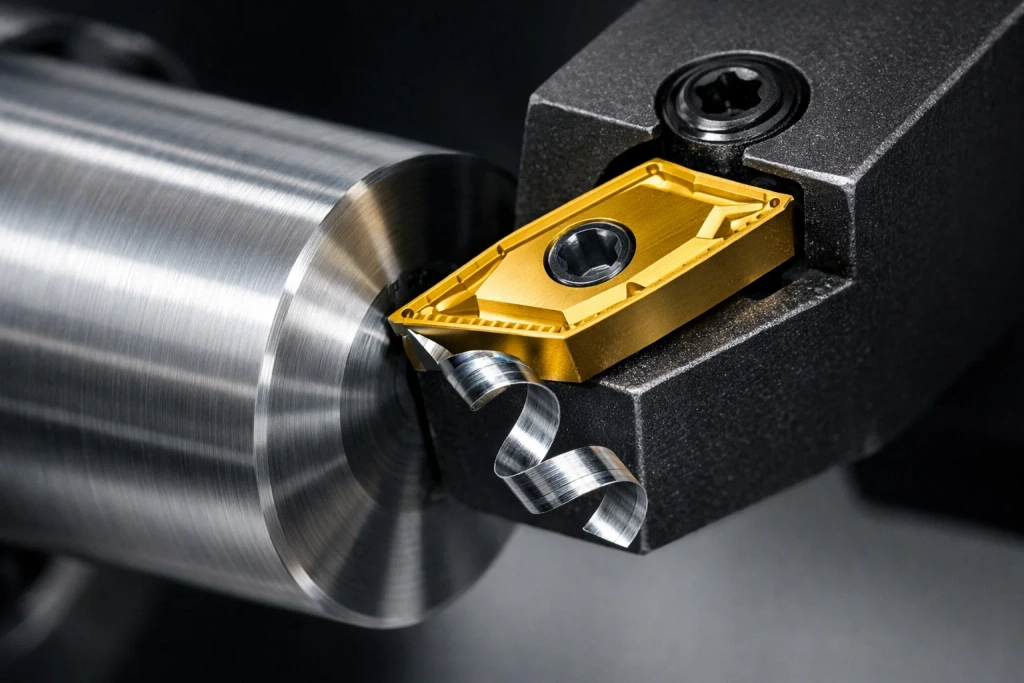

1. Токарные пластины – используются для наружного точения, растачивания отверстий, подрезки торцов.
2. Фрезерные пластины – устанавливаются на торцевые, кукурузные и дисковые фрезы.
3. Отрезные и канавочные – имеют специфический профиль для нарезания метрической, дюймовой или трубной резьбы.

Для наглядности мы подготовили таблицу с самыми популярными формами токарных пластин:

Назначение и применение: пластина твердосплавная для чего используется

Давайте разберем, для чего используется пластина твердосплавная в зависимости от обрабатываемого материала. В мире принята единая цветовая и буквенная классификация ISO, которая помогает снабженцам и мастерам не ошибиться при покупке.

Твердый сплав сам по себе хрупок, поэтому на него наносят различные покрытия (нитрид титана, оксид алюминия и др.) и подбирают определенный химический состав. По назначению материалы делятся на 6 основных групп:

• P (Синий цвет) - Углеродистые и легированные стали. Самая широкая группа.
• M (Желтый цвет) - Нержавеющие стали. Пластины для нержавейки имеют острую кромку, так как материал склонен к налипанию и вязкости.
• K (Красный цвет) - Чугун. Чугун крошится при резке, стружка получается короткой, поэтому здесь нужен особый стружколом и высокая абразивная стойкость.
• N (Зеленый цвет) - Цветные металлы (алюминий, медь, латунь). Пластины часто имеют полированную поверхность без покрытия.
• S (Коричневый цвет) - Жаропрочные сплавы и титан. Применяются в авиакосмической отрасли.
• H (Серый цвет) - Закаленные стали (твердостью от 45 до 65 HRC).

Расшифровка маркировки твердосплавных пластин

Для многих новичков каталог инструмента выглядит как шифр. Однако международная маркировка твердосплавных пластин по системе ISO предельно логична. Умея ее читать, вы сможете безошибочно подобрать аналог любому инструменту.

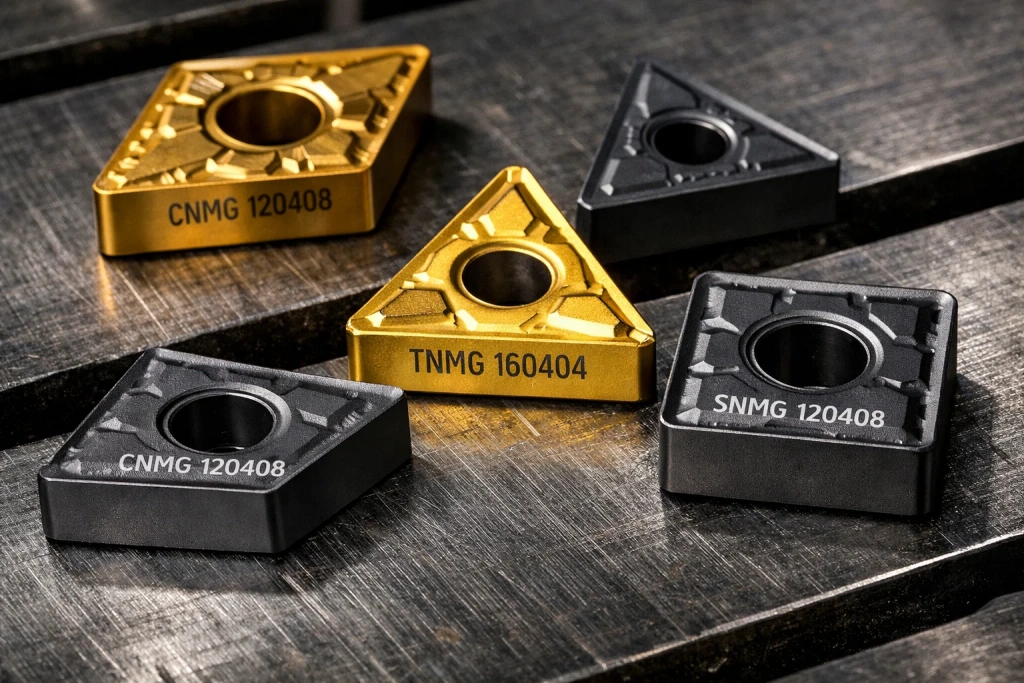

Рассмотрим, как работает расшифровка твердосплавных пластин, на примере популярной номенклатуры: CNMG 120408 - PM.

Код состоит из букв и цифр, где каждая позиция имеет свое значение. Первые 4 буквы описывают геометрию, следующие 6 цифр - размеры твердосплавных пластин, а буквы через дефис обозначают тип стружколома.

Таблица расшифровки кода по ISO

Важно: Размеры всегда зашифрованы в цифрах. Если вам нужны пластины поменьше для чистовых работ, код может выглядеть как CNMG 090304 (где длина кромки 9 мм, а радиус 0.4 мм).

Обратите внимание, что подробную техническую информацию, рекомендуемые режимы резания (скорость, подачу, глубину) и полные таблицы расшифровок всегда можно посмотреть в официальных каталогах на сайте «Промгрупп».

Как правильно выбрать твердосплавные пластины: чек-лист покупателя

Осознанный выбор твердосплавных пластин - залог высокого качества деталей и экономии бюджета. Нельзя купить «универсальную» пластину для всех задач. Чтобы не ошибиться, следуйте этому простому чек-листу:

1. Определите обрабатываемый материал. (Сталь, нержавейка или алюминий?). От этого зависит выбор сплава (буквы P, M, K, N, S, H) и покрытия.
2. Оцените тип операции.
   • Черновая обработка: нужны пластины с большим радиусом (08, 12) и прочной геометрией (формы S, W, C).
   • Чистовая обработка: выбирайте пластины с малым радиусом (02, 04) и острыми углами (формы V, D) для получения идеальной гладкости.
3. Проверьте совместимость с державкой. Если у вас уже есть резец, на нем выбита маркировка (например, PCLNR 2020K12). Последние цифры и первая буква подскажут, какая пластина туда подойдет (в данном случае форма C, длина кромки 12).
4. Учитывайте условия резания. Работаете с ударом (прерывистое точение)? Выбирайте более вязкие, "крепкие" сплавы. Точите непрерывно на высоких скоростях? Подойдут твердые износостойкие сплавы с толстым покрытием.

Преимущество покупки пластин ПРОМГРУПП

Надежный режущий инструмент - это инвестиция, которая окупается снижением процента брака, увеличением скорости работы и сокращением простоев станков. Разобравшись с маркировками и типами, вы сможете подбирать оснастку как настоящий технолог.

Ищете, где выгодно приобрести оригинальный инструмент? ООО «ПРОМГРУПП» - официальный представитель и прямой импортер ведущих мировых брендов в России. В нашем ассортименте широко представлены твердосплавные пластины от проверенных заводов-изготовителей, в том числе продукция премиум-класса от GESAC и надежный, экономически эффективный инструмент от EGRETOOL.

Мы не просто продаем инструмент, мы помогаем нашим клиентам внедрять эффективные решения.

• Нужна помощь с подбором аналогов?
• Сомневаетесь в выборе режимов резания?
• Хотите ознакомиться с полным ассортиментом?

Обращайтесь к специалистам «Промгрупп» за профессиональной консультацией, скачивайте актуальные каталоги на сайте и переходите к покупкам оригинального инструмента с официальной гарантией от производителя!
