Модернизированные высокопроизводительные пластины для сверления неглубоких отверстий с увеличенным сроком службы и более широкими условиями эксплуатации
GESAC представляет модернизированную версию высокопроизводительного сверла для неглубоких отверстий — новинка относится к серии с дифференцированной внутренней и наружной конструкцией режущих пластин.
Инструмент для сверления неглубоких отверстий традиционно классифицируется как оснастка, задействованная на этапах черновой и получистовой обработки.
Диапазон диаметров — от φ12,0 до φ80,0 при глубине отверстия, не превышающей 5D. В сравнении с монолитными твердосплавными сверлами такие решения демонстрируют более высокую экономическую эффективность, а относительно спиральных сверл из быстрорежущей стали — заметно лучшую производительность. Подобный инструмент востребован в автомобилестроении, энергетическом машиностроении, общем станкостроении, производстве арматуры, пресс-форм и штампов. Стремясь закрыть запросы заказчиков на высокую результативность при обработке стальных заготовок, GESAC на базе имеющейся линейки сверл для неглубоких отверстий выпустил усовершенствованную версию высокопроизводительного инструмента. Новинка относится к серии с дифференцированной внутренней и наружной конструкцией режущих пластин.
Область применения
Модернизированное высокопроизводительное сверло для неглубоких отверстий, оптимизированное для работы по стали, расширяет возможности текущего портфеля продуктов в сегменте высокоэффективной обработки:
Режим низких скоростей и высоких подач: ситуации, когда требуются стабильное резание и особые параметры обработки;
Высокие требования к качеству поверхности: задачи с улучшенной шероховатостью стенки отверстия в закаленной, отпущенной или низкоуглеродистой стали;
Длительная непрерывная эксплуатация: случаи, где критически важны повышенный ресурс инструмента и его отказоустойчивость;
Привлекательная стоимость: сценарии, где нужны рабочие характеристики на уровне ведущих импортных марок, но при более доступной цене.
Сценарии внедрения
Внутренняя пластина (режущая кромка): серия SOMG-C
Новая геометрия пластины: криволинейная режущая кромка, переменный передний угол, изменяемая ширина контактной площадки.
Оптимизированный твердый сплав: применяется стальная основа с PVD-покрытием; достигнуты повышенная прочность и высокая стабильность процесса.
Конструкция адаптирована под режимы резания внутреннего контура; значительно улучшена устойчивость обработки.

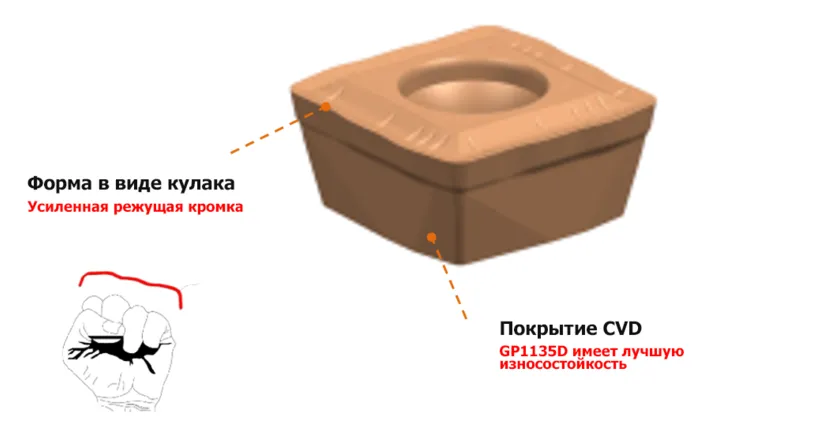

Наружная пластина (режущая кромка): серия QPMG-P
Использование CVD-покрытия, обеспечивающего наилучшую сопротивляемость износу.
Патентованная кулачковая форма режущей кромки; более равномерное распределение усилий, повышенная режущая способность и гарантированное качество стенки отверстия.

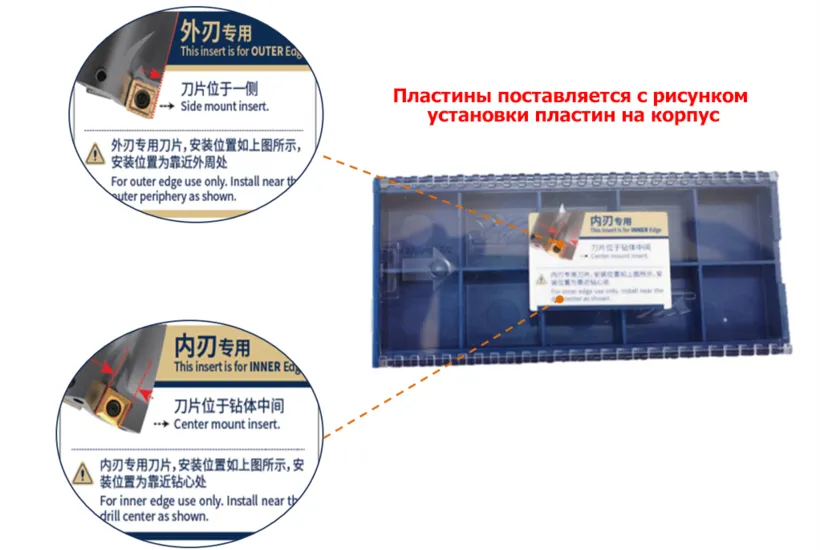

Важно: внутренняя и наружная пластины не взаимозаменяемы и не устанавливаются совместно. Для их различия на упаковочной коробке предусмотрены специальные маркировочные этикетки!
Примеры из производственной практики
Пример 1. Внутренние испытания — обработка стали 50Mn

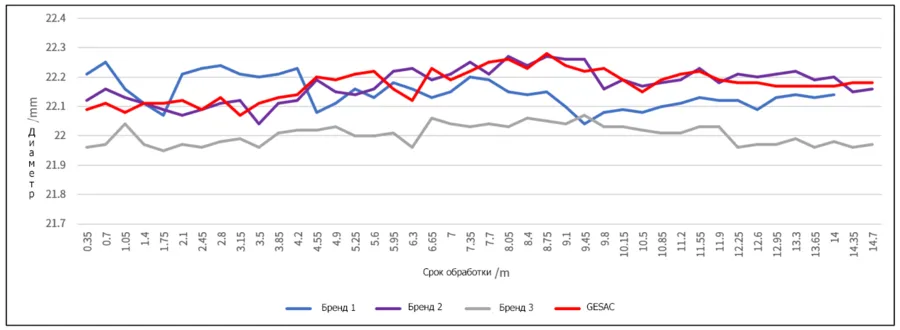

Диаграмма изменения диаметра отверстия при обработке материала 50Mn с использованием импортных марок.
В течение всего периода эксплуатации сверло GESAC демонстрирует стабильность и общий ресурс, сопоставимые с характеристиками высококлассных импортных аналогов. Более того, в данных конкретных условиях стойкость инструмента GESAC превзошла показатели некоторых зарубежных брендов.
Пример 2. Внутренние испытания — обработка стали Q345

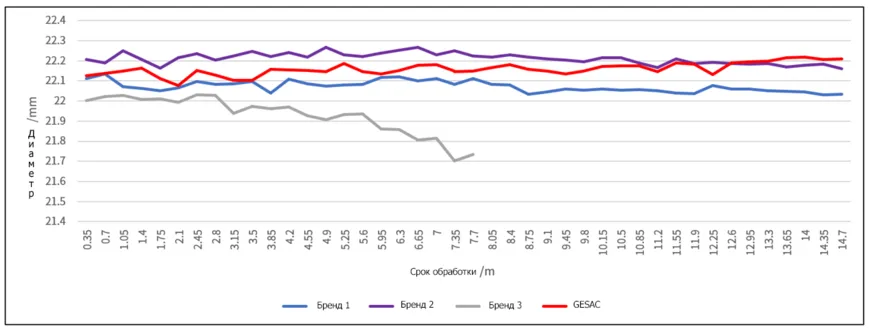

Диаграмма изменения диаметра отверстия при обработке материала Q345 импортными марками.
По результатам всего жизненного цикла работоспособность и надежность сверла GESAC находятся на том же уровне, что и у лучших импортных образцов.
Пример 3. Внешние испытания — обработка стали 35Mn

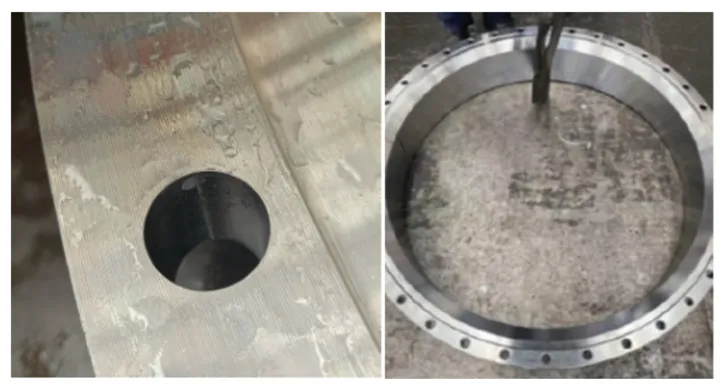

Деталь: фланец
Материал заготовки: 35Mn
Типоразмер инструмента: D22.2-3D
Корпус: GHD-222-3D-FC25-Q06S
Внутренняя пластина: SOMG060204-C-DP-GM4240
Наружная пластина: QPMG060204-P-DP-GP1135D
Глубина сверления: 32 мм
Режимы резания: Vc 160 м/мин, подача 0,08 мм/об
Результаты: качество поверхности отверстия и ресурс инструмента находятся на уровне импортных аналогов.
Пример 4. Внешние испытания — обработка стали 50Mn
Деталь: поворотный подшипник
Материал заготовки: 50Mn
Типоразмер инструмента: D22.0-5D
Корпус: GHD-220-5D-FC25-Q06S
Внутренняя пластина: SOMG060204-C-DP-GM4240
Наружная пластина: QPMG060204-P-DP-GP1135D
Глубина сверления: 95 мм
Режимы резания: Vc 124 м/мин, подача 0,09 мм/об
Результаты: стабильность обработки и качество отверстия сопоставимы с характеристиками импортных брендов.

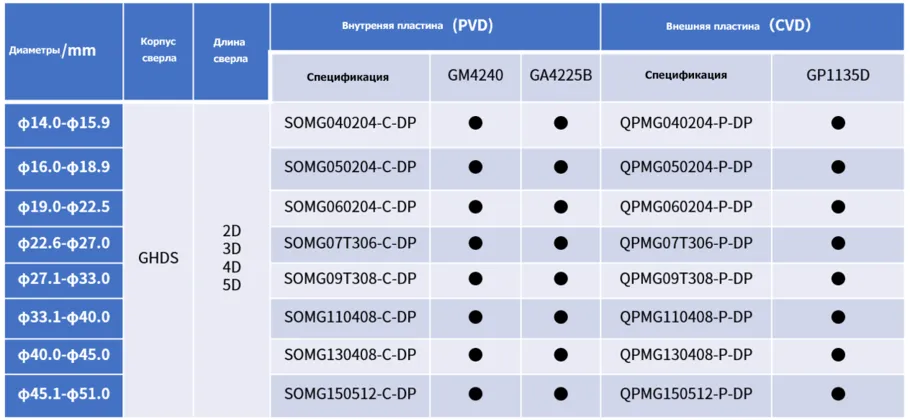

Сводные технические характеристики
Благодаря комплексному улучшению как геометрических форм инструментальных элементов, так и свойств самих материалов, GESAC расширяет технологический потенциал своих клиентов, обеспечивая более высокий уровень производительности и стабильности при обработке различных типов сталей.
