Новые режущие инструменты GESAC решают проблемы при обработке моторизованных шпинделей, повышая точность и эффективность

Решение GESAC: Новые режущие инструменты устраняют проблемы при механообработке моторизованных шпинделей, повышая точность и производительность

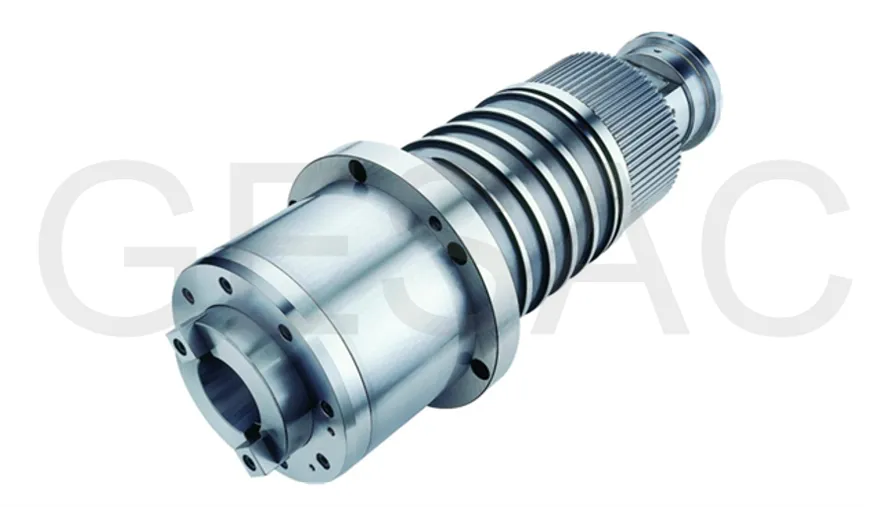

Моторизованные шпиндели представляют собой высокоточные узлы, в которых двигатель и шпиндель объединены в единую конструкцию; они массово устанавливаются на самые разные станки с ЧПУ. Такие узлы могут развивать сверхвысокие обороты — вплоть до десятков тысяч оборотов в минуту — при этом точность вращения достигает микронного диапазона. Именно точность вращения выступает одним из главных показателей эффективности моторизованного шпинделя. Всякое отклонение по точности ведёт к выходу размеров обрабатываемой детали за поле допуска, плохой шероховатости поверхности и избыточным геометрическим погрешностям (в частности, по круглости и цилиндричности), что снижает качество готовых изделий и подрывает стабильность производства.

Как обеспечить микронную точность в условиях высокоскоростного производства? Фокусируясь на ключевых проблемах обработки моторизованных шпинделей, компания GESAC предлагает индивидуально подобранные решения, базирующиеся на новых пластинах серии P для точения стали и канавочном инструменте GTD. Это позволяет системно подойти к задаче, превращая сложные технологические вызовы в конкурентные преимущества заказчика.

Ключевые проблемы при обработке

Моторизованный шпиндель как прецизионный базовый компонент, объединяющий двигатель и шпиндель, порождает в реальном процессе механообработки две выраженные трудности, требующие комплексного подхода:

• Плохая управляемость соосностью: посадочные поверхности под подшипники и ротор требуют соосности в коридоре 1–2 мкм. Радиальная сила резания, возникающая при точении, склонна вызывать деформацию шпинделя и отклонение инструмента, что критично сказывается на итоговой геометрии.
• Нестабильность при обработке длинных канавок: когда обрабатываются спиральные канавки протяжённостью в сотни миллиметров, изнашивание инструмента оборачивается непостоянством ширины и колебаниями глубины канавки, что отрицательно влияет на распределение напряжений в обрабатываемой детали.

Вместо точечных решений GESAC предлагает системные оптимизации, начиная уже с этапа подбора инструментальных материалов и геометрии, — устраняя каждое узкое место с помощью целостного, высокопроизводительного подхода.

Описание предлагаемых решений

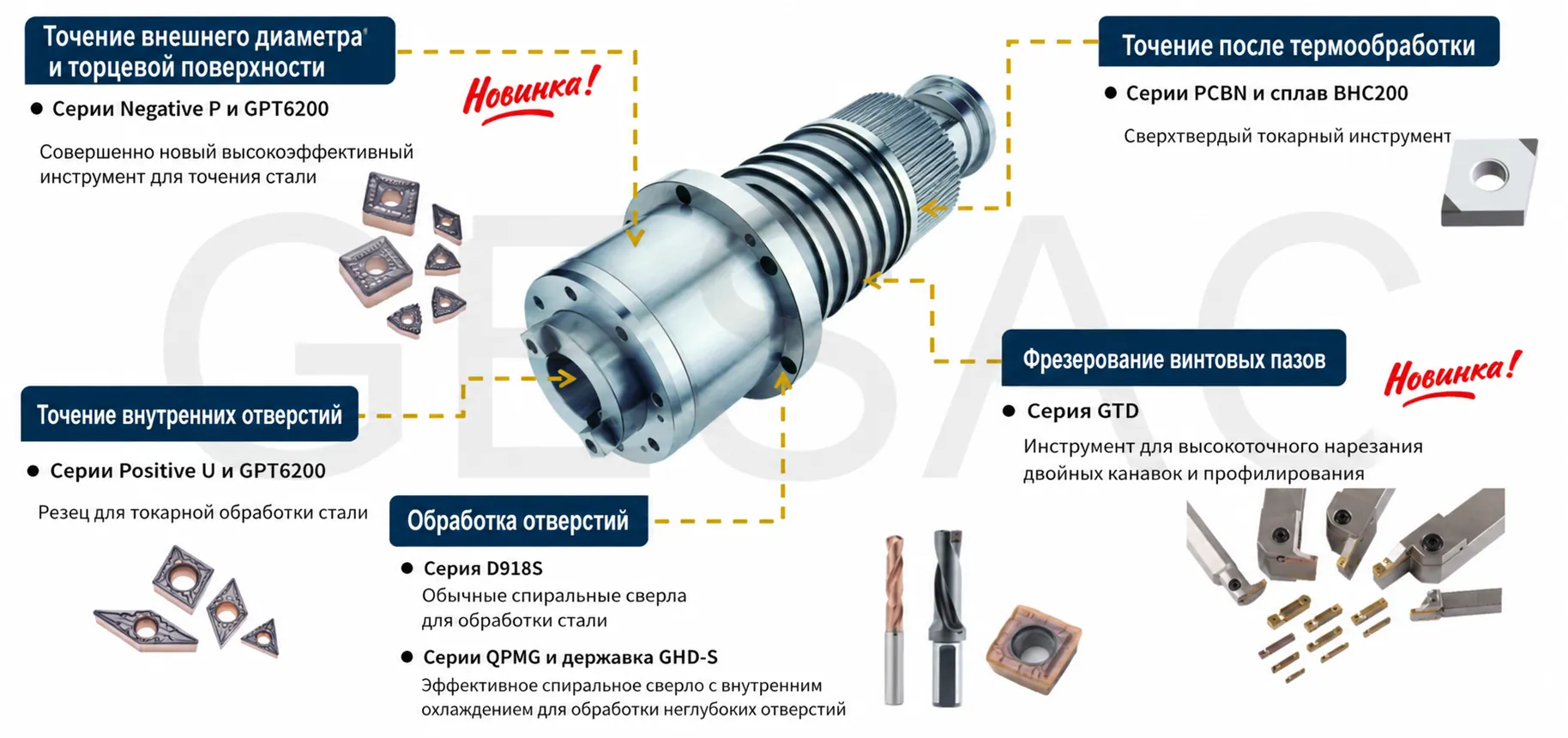

Для преодоления перечисленных выше трудностей обработки GESAC предоставляет заказные решения на основе новых пластин для точения стали серии P и канавочного инструмента GTD:

• Обработка наружных диаметров и торцов: новая серия P для точения стали. Сплав GPT6200 отличается инновационным двухкомпонентным упрочнённым мелкозернистым CVD-покрытием, сочетающим превосходную износостойкость. Совместно с разнотипной геометрией пластин семейства P это даёт возможность стабильно и производительно обрабатывать моторизованные шпиндели.
• Обработка спиральных канавок: канавочные инструменты GTD. Инструменты, произведённые методом прецизионной шлифовки и обладающие оригинальной запатентованной геометрией, сохраняют остроту режущей кромки и одновременно оптимизируют завивание стружки, снимая тем самым узкое место при высокоточной обработке спиральных канавок.

Представление ключевой продукции

Новое поколение пластин серии P для точения стали

В основе стабильной работы при резании лежат три профильные технологии, реализованные в новом сплаве GPT6200:

• Выдающееся износостойкое покрытие: новое CVD-покрытие с равномерной стабильной микроструктурой обеспечивает усиленную стойкость против лункообразования на передней поверхности и продлевает период стойкости инструмента.
• Вязкий субстрат: твёрдое CVD-покрытие согласовано с градиентно-спечённой обогащённой кобальтом подложкой, которая балансирует вязкость и сопротивление пластическому деформированию, увеличивая общую живучесть и надёжность инструмента.
• Полированная режущая кромка: специальная финишная обработка рабочей поверхности оптимизирует распределение напряжений на кромке и её сглаженность ради равномерного и стабильного процесса резания.

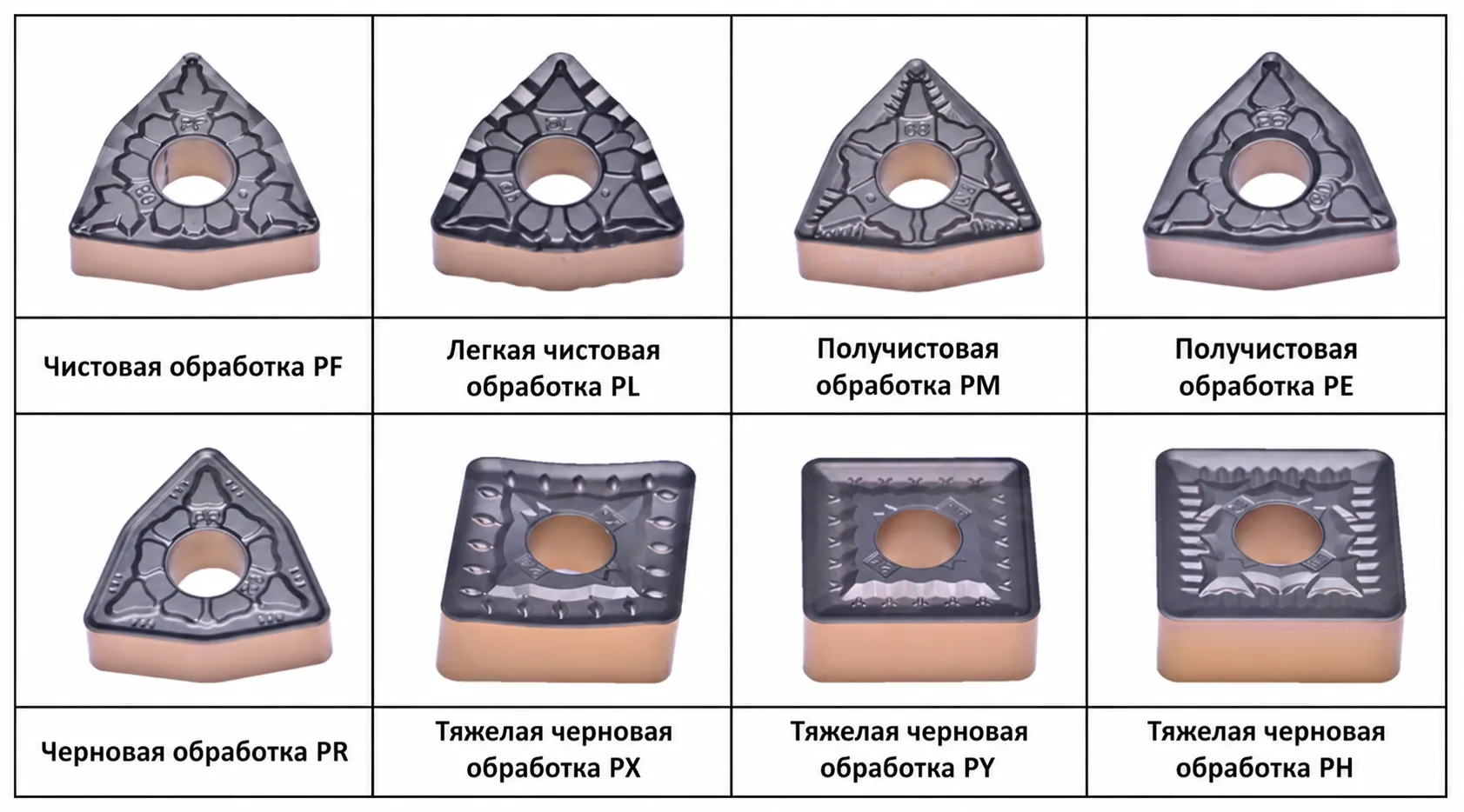

Линейки геометрий

Основные марки сплавов

Отрезные и канавочные инструменты GTD

Двухсторонние инструменты GTD широко применяются при изготовлении шпинделей, трансмиссионных валов, зубчатых колёс, поршней, штоков поршней и ходовых винтов. Они поддерживают четыре вида обработки: отрезку, прорезание канавок, точение и фасонную обработку. Линейка включает 11 типов стружколомов, ширина пластин лежит в диапазоне от 1,5 мм до 8 мм. Эксклюзивная позиционирующая конструкция кардинально уменьшает смещение и скручивание пластины в ходе продольного точения канавок и поперечного точения, гарантируя повышенную стабильность процесса обработки.

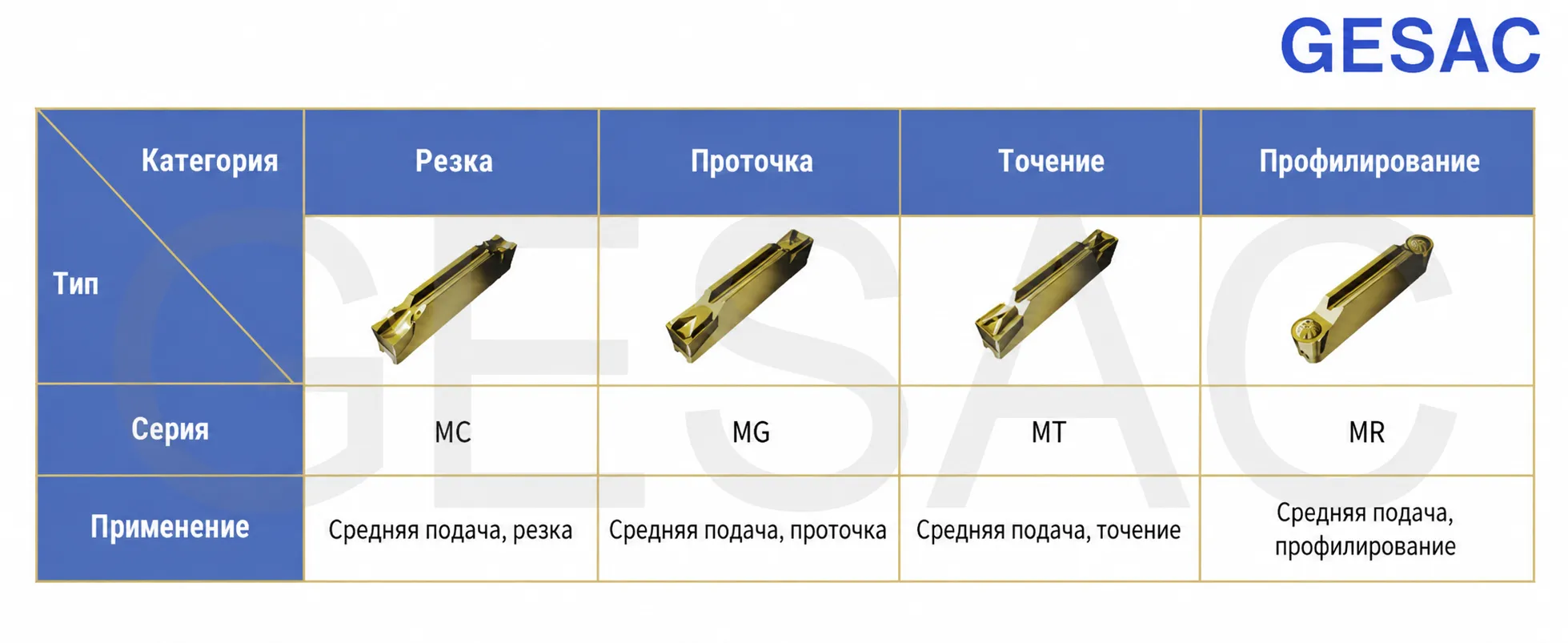

Ходовые геометрии

Практический тестовый пример

Токарная обработка внешнего контура моторизованного шпинделя

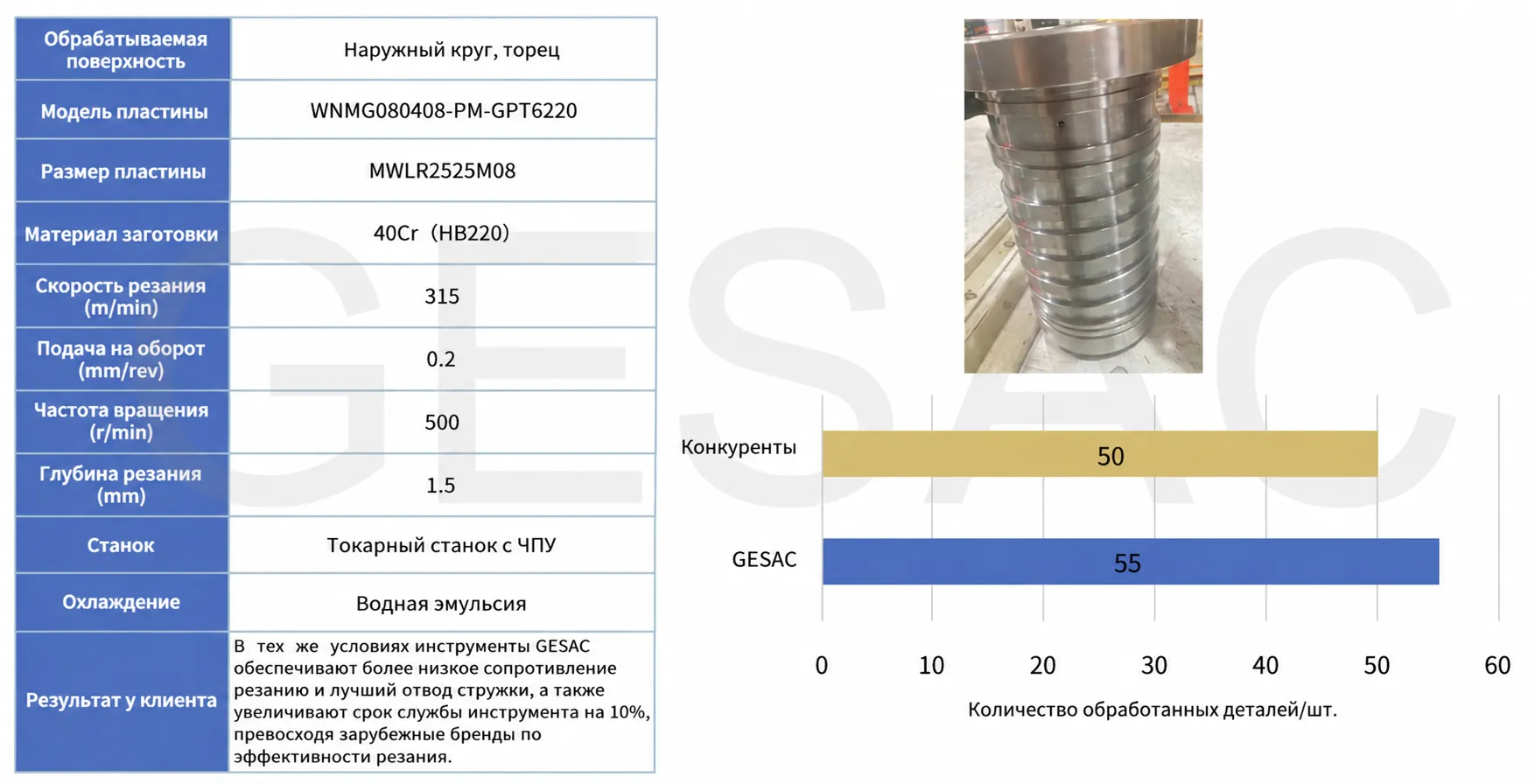

Точение наружной цилиндрической поверхности и торца

Новый сплав GPT6220 проектировался для чистовых и получистовых операций на углеродистых и легированных сталях в условиях непрерывного или слабопрерывистого высокоскоростного резания. Геометрия PM с позитивным передним углом обеспечивает низкое усилие резания при обработке наружных диаметров и торцевых поверхностей моторизованных шпинделей.

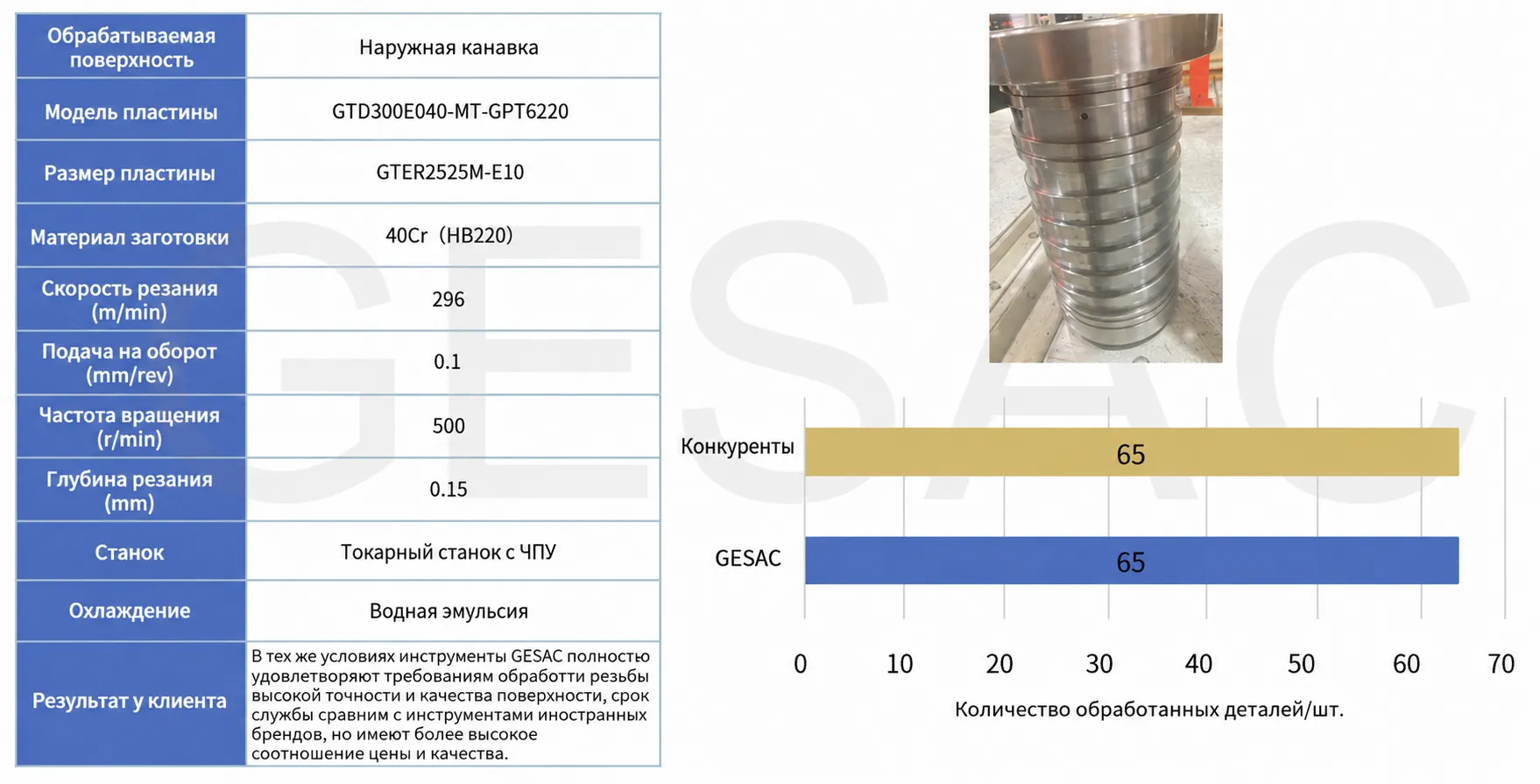

Операция 2: точение наружных спиральных канавок

Геометрия MT из линейки GTD характеризуется узкой режущей частью и оптимизированным передним углом, что увеличивает прочность боковых кромок без потери остроты. Этим удовлетворяются запросы по высокоточному изготовлению и превосходному качеству поверхности спиральных канавок моторизованных шпинделей.

Начиная с контроля точности микронного уровня и заканчивая продолжительным ресурсом стойкости и стабильностью резания, GESAC планомерно снимает наиболее трудные задачи механообработки, стоящие перед высокотехнологичным производством, опираясь на двойные инновации — в области инструментальных материалов и в геометрическом дизайне.

Инновации ради стабильности производства
GESAC нацелена поставлять заказчикам всё более профессиональные решения в сфере обработки резанием, помогая высококлассному станочному оборудованию достигать более стабильной, точной и эффективной производительности.
