Резьбовые пластины: виды и маркировка
Содержание:
- Что такое резьбовые пластины и где они применяются?
- Чем резьбовые пластины отличаются от обычных токарных?
- Виды и типы резьбовых пластин
- Маркировка резьбовых пластин (ISO)
- Как читать маркировку и размеры резьбовых пластин?
- Как выбрать резьбовые пластины?
- Как подобрать резьбовую пластину по шагу и профилю?
- Выбор твердого сплава и покрытия
- Выбор стружколома для резьбовых пластин
- Сводная таблица выбора резьбовой пластины
- Зачем нужна подкладная пластина (опорная)?
- Типичные ошибки при нарезании резьбы
- Обзор резьбовых пластин производителя GESAC
Нарезание резьбы на токарных станках с ЧПУ — одна из самых ответственных операций в металлообработке. В отличие от обычного точения, где небольшая погрешность может быть исправлена чистовым проходом, профиль резьбы формируется сразу и должен строго соответствовать допускам резьбового калибра. Именно поэтому выбор качественного резьбонарезного инструмента является критическим фактором для обеспечения точности профиля и минимизации брака на производстве.
Основой современного высокопроизводительного процесса резьбонарезания служат сменные твердосплавные пластины. Они позволяют получать стабильные результаты при серийном производстве, обеспечивают отличную повторяемость и кардинально снижают время простоя оборудования на переналадку. Качественный твердый сплав, правильная микрогеометрия кромки и износостойкое покрытие гарантируют, что деталь пройдет строгий контроль качества как по среднему диаметру, так и по шероховатости поверхности профиля.
Для инженера-технолога или оператора станка понимание принципов работы этого инструмента является базовым навыком. В этой статье мы подробно разберем, какие существуют классы и типы инструмента, как расшифровывается маркировка резьбовых пластин и на какие технические параметры следует опираться при проектировании технологического процесса.
Что такое резьбовые пластины и где они применяются?
Резьбовые пластины представляют собой сменные многогранные элементы из твердого сплава, профиль режущей кромки которых в точности повторяет контур впадины нарезаемой резьбы. Они надежно закрепляются в специальных державках винтом или прихватом и используются преимущественно на токарных станках (как универсальных, так и с ЧПУ) для формирования наружных и внутренних резьб различного назначения.
Основная задача такого инструмента — обеспечить точное, производительное и экономически эффективное изготовление резьбовых соединений на деталях типа валов, втулок, муфт, труб и крепежных элементов. Применение сменных твердосплавных пластин исключает необходимость переточки инструмента, свойственной напайным резцам. При износе режущей кромки оператору достаточно просто повернуть пластину на новую грань, что обеспечивает быстрое возобновление работы с полным сохранением размерной настройки станка по осям.

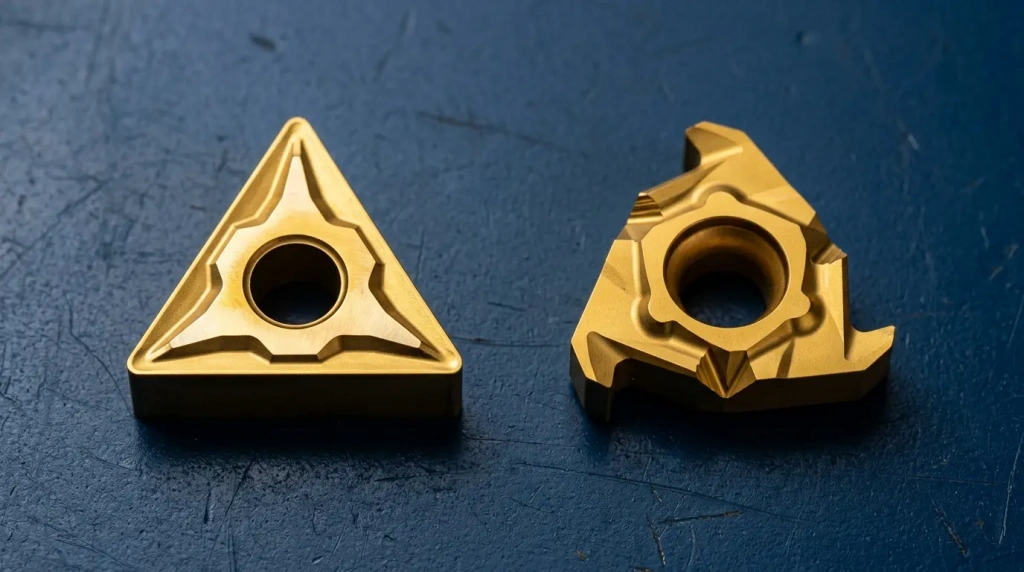

Чем резьбовые пластины отличаются от обычных токарных?
Ключевое отличие резьбонарезного инструмента от стандартных пластин для продольного точения или подрезки торца кроется в геометрии режущей части. Если обычная проходная пластина формирует поверхность за счет радиуса при вершине и главного угла в плане, то резьбовая пластина имеет сложный фасонный контур. Угол при вершине и форма боковых кромок строго соответствуют стандартам конкретной резьбы (например, 60 градусов для метрической ISO или 55 градусов для дюймовой BSW).
Кроме того, к резьбовому инструменту предъявляются значительно более жесткие требования по стабильности. В процессе нарезания резьбы резец испытывает высокие радиальные нагрузки, а профильная кромка работает в условиях затрудненного отвода стружки и повышенного трения одновременно с двух сторон профиля. Из-за этого твердые сплавы и геометрические параметры подбираются с особым акцентом на сопротивление пластической деформации, сколам и выкрашиванию вершины.
Виды и типы резьбовых пластин
В современной механообработке используются самые разные виды резьбовых пластин, классификация которых строится на основе выполняемых технологических задач. В первую очередь, типы резьбовых пластин зависят от конструктивных особенностей самой резьбы: ее шага, формы профиля и расположения на заготовке (снаружи или внутри). Понимание этой номенклатуры позволяет технологу подобрать оптимальный инструмент, избежав дорогостоящих ошибок при написании управляющей программы для ЧПУ.
Пластины полного и неполного профиля (V-профиль)
Выбор между полным и неполным профилем — одно из главных решений при разработке технологии. Пластина полного профиля формирует в металле не только впадину, но и вершину (гребень) резьбы. Она предназначена строго для одного конкретного шага. Ее огромное преимущество — отсутствие необходимости в прецизионной предварительной токарной обработке наружного диаметра заготовки, так как пластина сама калибрует вершину, заодно удаляя микрозаусенцы.
Пластины неполного профиля (также известные как V-профиль) не обрабатывают вершину резьбы, прорезая исключительно впадину. Главный плюс такого инструмента заключается в универсальности. Одной пластиной можно нарезать резьбы с различным шагом в заданном диапазоне (например, от 0.5 до 1.5 мм). Однако при этом оператору потребуется заранее с высочайшей точностью проточить наружный диаметр под резьбу, иначе внешний диаметр гребня окажется вне допуска.
Для наружной и внутренней резьбы (ER/EL и IR/IL)
Позиционирование и микрогеометрия кромки пластины напрямую зависят от того, где именно нарезается резьба. Пластины для наружной резьбы (международно маркируются буквами ER для правой резьбы и EL для левой) устанавливаются в державки для наружного точения и работают по наружному цилиндру или конусу детали.
Пластины для внутренней резьбы (IR и IL соответственно) имеют несколько иную конфигурацию посадочного места, а также углы резания, адаптированные для работы в ограниченном пространстве внутри отверстия. Эта разница обусловлена критической необходимостью обеспечения заднего угла между поверхностью инструмента и кривизной стенки отверстия, чтобы избежать губительного затирания инструмента.
По стандарту резьбы
Каждый мировой стандарт резьбы требует пластины с соответствующим углом и радиусом профиля. Самым распространенным вариантом на евразийском пространстве является метрическая резьба ISO с углом профиля 60°. Для нее инструментальные заводы выпускают самую широкую линейку пластин различных размеров и сплавов.
Помимо метрической, на производствах постоянно востребованы пластины для дюймовой резьбы UN (Unified National), трубных резьб для нефтегазового сектора (конических и цилиндрических NPT, BSPT, BSP), а также для тяжелых силовых передач — трапецеидальной (Tr), упорной (S) и круглой (Rd) резьб. Каждая из этих пластин имеет уникальные углы и строго выверенные радиусы скругления вершин.
Маркировка резьбовых пластин (ISO)
Для унификации инструмента большинство мировых производителей используют единую буквенно-цифровую систему кодировки, что значительно упрощает работу специалистам по закупкам и технологам-программистам. Стандартная маркировка резьбовых пластин позволяет по короткому коду моментально узнать всю геометрическую информацию об инструменте: от габаритов посадочного места до конкретного шага и стандарта нарезаемого профиля.
Как читать маркировку и размеры резьбовых пластин?
Рассмотрим расшифровку системы ISO на классическом и самом ходовом примере: 16 ER 1.50 ISO. Каждая позиция в этом номенклатурном коде несет конкретный технический смысл, позволяя безошибочно определить размеры резьбовых пластин и их целевое назначение:
- 16 — это размер IC (Inscribed Circle, диаметр вписанной в треугольник окружности). На производствах чаще всего встречаются размеры 11 (IC 6.35 мм), 16 (IC 9.525 мм) и 22 (IC 12.7 мм). Размер 16 является безоговорочным стандартом для машиностроения.
- E — означает External (для наружной резьбы). Если бы стояла буква I (Internal), инструмент предназначался бы для растачивания внутренней резьбы.
- R — означает Right (правое исполнение инструмента). Буква L означала бы левое исполнение.
- 1.50 — шаг резьбы в миллиметрах. Для дюймовых стандартов на этом месте указывается количество ниток на дюйм (например, 14 W или 11.5 NPT).
- ISO — стандарт профиля резьбы (в данном случае — метрическая с углом 60 градусов).
Как выбрать резьбовые пластины?
Правильный ответ на вопрос, как выбрать резьбовые пластины, требует вдумчивого анализа целого комплекса технологических факторов. В расчет обязательно берутся требования машиностроительного чертежа, физико-механические свойства обрабатываемого материала (твердость, вязкость), жесткость системы СПИД (станок-приспособление-инструмент-деталь), а также наличие и давление охлаждающей жидкости (СОЖ). Процесс технически грамотного подбора можно разбить на несколько ключевых этапов.
Как подобрать резьбовую пластину по шагу и профилю?
На этом первоначальном этапе мы определяем, как подобрать резьбовую пластину исходя исключительно из геометрии детали. Если партия деталей большая (серийное производство), а шаг резьбы строго зафиксирован чертежом, всегда отдавайте предпочтение пластинам полного профиля. Они обеспечат идеальный контур и полное отсутствие заусенцев на вершинах витков. Если же у вас инструментальный цех, ремонтная мастерская или единичное производство с частой сменой номенклатуры, экономически выгоднее использовать пластину V-профиля, закрывающую сразу широкий диапазон шагов.
Выбор твердого сплава и покрытия
Материал заготовки жестко диктует выбор карбидной основы и типа покрытия резьбовой пластины. Для высокопроизводительной обработки конструкционных, легированных и углеродистых сталей лучше всего подходят твердые сплавы с толстым CVD-покрытием (химическое осаждение паров), так как они великолепно противостоят абразивному износу и высоким температурам на больших скоростях резания.
При нарезании резьбы на нержавеющих сталях, жаропрочных никелевых сплавах или титане, где наблюдается сильная склонность к налипанию металла на кромку (образованию нароста), следует выбирать мелкозернистые твердые сплавы с гладким PVD-покрытием (физическое осаждение). PVD-покрытие значительно тоньше, оно сохраняет исходную остроту режущей кромки, что критически важно для чистого резания вязких материалов. Для работы по серому и высокопрочному чугуну используют специальные износостойкие сплавы, максимально устойчивые к абразивному выкрашиванию.
Выбор стружколома для резьбовых пластин
Процесс нарезания резьбы часто сопровождается образованием длинной, трудно контролируемой сливной стружки, которая может наматываться на вращающуюся деталь или державку, вызывая царапины и фатальный брак. Для решения этой технологической проблемы ведущие производители выпускают резьбовые пластины со специальной 3D-геометрией стружколома на передней поверхности.
Синтерированные (полученные методом прессования в форме) стружколомы направляют сходящую стружку таким образом, чтобы она завивалась в плотную спираль и ломалась о поверхность детали или специальный уступ державки. При выборе пластины со стружколомом крайне важно учитывать метод врезания в металл: большинство стружколомающих геометрий отлично работают при чередующемся боковом врезании, но могут терять свою эффективность или перегружать кромку при чистом радиальном врезании.
Сводная таблица выбора резьбовой пластины
Для упрощения работы инженеров-технологов ниже представлена базовая матрица подбора. Она поможет быстро сориентироваться в соотношении стандарта резьбы, типа профиля и рекомендуемых параметров инструмента для типичных цеховых задач.
| Стандарт резьбы / Шаг | Тип профиля пластины | Рекомендуемые параметры инструмента и условия обработки |
|---|---|---|
| ISO Метрическая, шаг 1.0 - 3.0 мм | Полный профиль | Размер IC 16, прочный CVD сплав для стали, скорость резания Vc = 100-150 м/мин |
| УНИВЕРСАЛЬНАЯ, шаг 0.5 - 1.5 мм | Неполный (A60 / G60) | Размер IC 11 или 16, острый PVD сплав, обязателен жесткий предварительный контроль наружного диаметра детали |
| Трубная коническая BSPT 11-14 ниток | Полный профиль | Размер IC 16, мелкозернистый сплав с повышенной вязкостью (PVD), обильная подача СОЖ в зону резания |
| Трапецеидальная Tr, шаг > 4 мм | Полный профиль | Размер IC 22 или 27, максимально жесткая державка, обязательное применение бокового врезания для снижения вибраций |
Зачем нужна подкладная пластина (опорная)?
Один из важнейших скрытых технических нюансов, о котором часто забывают неопытные операторы ЧПУ — это правильный подбор опорной (подкладной) пластины в резьбовой державке. Ее главная физическая функция — наклонить твердосплавную режущую пластину на угол, строго равный углу подъема винтовой линии нарезаемой резьбы. Если этого не сделать, задняя поверхность инструмента с одной стороны будет агрессивно затирать боковую сторону профиля резьбы, что приведет к мгновенному износу и искажению профиля.
Стандартные токарные державки обычно поставляются с завода с уже установленной подкладной пластиной, дающей базовый наклон в 1.5 градуса. Это покрывает большинство стандартных метрических резьб нормального шага. Однако, если вы нарезаете многозаходную резьбу или резьбу с очень крупным шагом на малом диаметре детали, угол подъема будет значительно больше. В этом случае подкладную пластину в державке необходимо заменить на другую (например, с углом 3.5 или 4.5 градуса), чтобы обеспечить корректный зазор по задней поверхности и предотвратить преждевременное выкрашивание кромки.

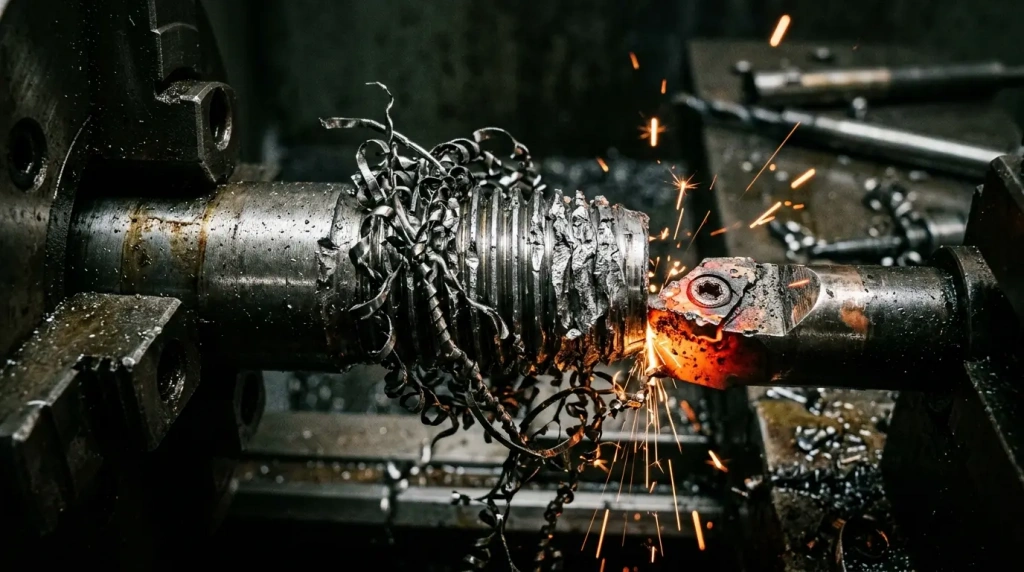

Типичные ошибки при нарезании резьбы
Даже при математически правильном выборе инструмента процесс резания может пойти не по плану из-за ошибок в программировании или наладке. Знание самых распространенных проблем помогает оперативно скорректировать режимы резания прямо у стойки ЧПУ и избежать выпуска дорогостоящего брака.
Первая и самая частая ошибка — поломка вершины твердосплавной пластины из-за неправильной подачи врезания в материал. При чисто радиальном (прямом) врезании стружка образуется в виде жесткой буквы "V", что создает колоссальное тепловое и механическое давление на хрупкую вершину профиля. Для шагов более 1.5 мм настоятельно рекомендуется использовать модифицированное боковое врезание, где основная нагрузка распределяется только по одной, более прочной стороне режущей кромки.
Вторая проблема — затирание задней поверхности пластины и плохая шероховатость на одной из сторон витка. Как уже подробно упоминалось выше, это происходит из-за неверного подбора угла опорной подкладной пластины. Если на одной стороне (фланке) резьбы чистота идеальная, а на противоположной четко видны следы вырывов материала и матовая поверхность, немедленно проверьте и замените опорную пластину под нужный угол.
Третья типичная ошибка — образование плотного нароста (наклепа) на режущей кромке. Это классическая ситуация при обработке вязкой нержавеющей стали на слишком низкой скорости резания. Тепло не уходит в стружку, и металл приваривается к инструменту. Решение проблемы: увеличить скорость резания (Vc) для разогрева зоны контакта или применить инструмент с более гладким PVD-покрытием и острой геометрией стружколома, чтобы минимизировать трение.
Обзор резьбовых пластин производителя GESAC
Когда перед производством стоит задача подобрать максимально надежный инструмент с оптимальным соотношением цены и качества, многие ведущие предприятия выбирают продукцию компании GESAC. Это крупный производитель, который за годы работы зарекомендовал себя как поставщик высокопроизводительных твердосплавных решений для современных станков с ЧПУ, способных на равных конкурировать с топовыми европейскими, американскими и японскими брендами.
В технологической линейке GESAC, предназначенной для резьбонарезания, особой популярностью у инженеров пользуются пластины с износостойкими сплавами серии GP (специализированы для обработки сталей) и GM (оптимизированы для нержавеющих сталей и жаропрочных сплавов). Они выпускаются во всех стандартах профилей и размерах IC 11, 16 и 22, охватывая 99% ходовых задач машиностроения. Благодаря инновационным многослойным покрытиям и тонко оптимизированной микрогеометрии режущей кромки, резьбовые пластины GESAC демонстрируют прогнозируемо высокую стойкость даже при агрессивных режимах резания, обеспечивая идеальную чистоту профиля детали и стабильное, безопасное стружкодробление.
Качественное, точное и производительное нарезание резьбы требует комплексного инженерного подхода, где правильно подобранный инструмент играет абсолютно ключевую роль. Понимание разницы между полным и неполным профилем, уверенное умение читать номенклатурную маркировку ISO и грамотный подбор твердого сплава под конкретный обрабатываемый материал — это обязательные базовые навыки, которые должен иметь каждый современный специалист механообрабатывающего производства.
Особое внимание в работе следует уделять неочевидной кинематике процесса: правильному выбору метода врезания в управляющей программе и строгому контролю угла подъема винтовой линии с помощью сменных опорных пластин. Инвестируя время в детальное изучение и правильный подбор резьбовой пластины, вы напрямую инвестируете в стабильность технологического процесса, высокую размерную стойкость инструмента и, как следствие, в общую экономическую эффективность всего вашего предприятия.
