Виды и методы фрезерования

Содержание:

1. Фрезерование — что это за процесс
2. Основные виды фрезерования: классификация
3. Виды фрезерных работ по типу обработки
4. Торцевое и цилиндрическое фрезерование
5. Попутное и встречное фрезерование
6. Когда применять каждый метод
7. Как выбрать метод фрезерования

Фрезерование — одна из наиболее распространенных операций в механической обработке металлов. Этот процесс лежит в основе производства корпусных деталей, валов, пресс-форм, кронштейнов и сотен других изделий машиностроения. Гибкость метода обеспечивается богатым арсеналом видов фрезеровки, режущего инструмента и схем обработки — от простого снятия припуска на плоскости до воспроизведения сложных трехмерных контуров.

Фрезерование — что это за процесс

Это метод механической обработки материалов с помощью многолезвийного режущего инструмента — фрезы. Суть процесса состоит в сочетании двух движений:

• главное движение — вращение фрезы вокруг своей оси;

• движение подачи — перемещение заготовки или инструмента относительно друг друга.

За счет последовательного вступления зубьев фрезы в контакт с заготовкой происходит срезание стружки. Каждый зуб работает периодически — в отличие от токарного резца, работающего непрерывно. Это определяет прерывистый характер нагрузки и ряд специфических требований к режущему инструменту и оснастке.

Применяется для:

• обработки плоских и фасонных поверхностей;

• обработки пазов, канавок и шпоночных гнезд;

• обработки уступов и торцов;

• нарезания резьб и зубьев зубчатых колес (на специализированных станках);

• создания сложных контуров и объемных форм на ЧПУ.

Диапазон обрабатываемых материалов широк: конструкционные и легированные стали, чугун, цветные металлы и их сплавы, жаропрочные и нержавеющие стали.

Основные виды фрезерования: классификация

Прежде чем переходить к частным методам, важно понять общую систему классификации. Виды фрезерования группируются по нескольким независимым признакам.

По типу обрабатываемой поверхности

По числу одновременно работающих инструментов

• Одноинструментальное — одна фреза, простые операции;

• Многоинструментальное (многошпиндельное) — несколько фрез одновременно, высокая производительность, применяется в серийном и массовом производстве.

По схеме взаимодействия инструмента с заготовкой

• попутное фрезерование (по подаче);

• встречное фрезерование (против подачи).

По траектории движения инструмента (ЧПУ)

• линейная;

• круговая;

• трохоидальная;

• плунжерная (осевая подача).

Виды фрезерных работ по типу обработки

Обработка плоскостей

Фрезерование плоскостей — базовая операция, обеспечивающая получение ровных горизонтальных, вертикальных и наклонных поверхностей. Применяется при подготовке баз, обработке привалочных плоскостей корпусных деталей, снятии литейной корки.

Для горизонтальных плоскостей преимущественно используют торцевые фрезы большого диаметра — они обеспечивают высокую производительность и стабильное качество поверхности за счет одновременной работы нескольких зубьев. Шероховатость поверхности при чистовом торцевом фрезеровании достигает Ra 1,6–3,2 мкм.

Фрезеровка пазов и канавок

К этой группе относятся:

• прямолинейные пазы — фрезеруются дисковыми или концевыми фрезами с боковым врезанием;

• шпоночные пазы — обрабатываются двузубыми концевыми (шпоночными) фрезами с вертикальной подачей;

• Т-образные пазы — выполняются в два перехода: сначала прямой паз, затем Т-образной фрезой;

• канавки под стопорные кольца и уплотнения — дисковыми фрезами с точной шириной.

Точность ширины паза — ключевой параметр: допуск нередко составляет ±0,02–0,05 мм.

Обработка контуров и профилей

Контурная фрезерная обработка предполагает движение инструмента по заданной кривой в плоскости XY (2,5D) или в трехмерном пространстве (3D, 5D). Применяется концевой инструмент малого диаметра. Характерные операции:

• обход контура кармана;

• фрезеровка наружных профилей по программе ЧПУ;

• создание радиусных сопряжений и скруглений.

Точность контура определяется жесткостью системы «станок–приспособление–инструмент–заготовка» (СПИЗ) и параметрами управляющей программы.

Обработка сложных и объемных поверхностей

На многоосевых станках с ЧПУ (4- и 5-осевых) выполняется фрезеровка деталей с криволинейной геометрией — лопаток турбин, пресс-форм, протезов, корпусных деталей с множеством карманов. Инструмент — сферические и тороидальные концевые фрезы. Параметры траектории (шаг строчки, угол наклона инструмента) напрямую определяют шероховатость поверхности и время обработки.

Торцевое и цилиндрическое фрезерование

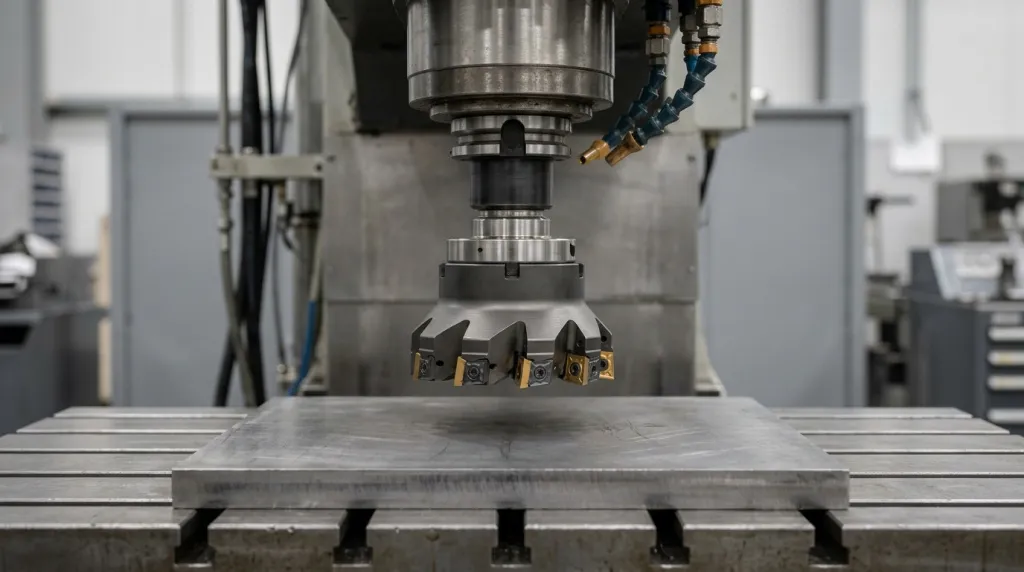

Торцевое фрезерование

При торцевом фрезеровании ось вращения инструмента перпендикулярна обрабатываемой поверхности. Режущие кромки расположены как на торце, так и на периферии фрезы, однако основную работу выполняют торцевые зубья.

Особенности:

• высокая производительность — за один проход снимается широкий припуск;

• стабильная нагрузка на шпиндель за счет одновременного контакта нескольких зубьев;

• хорошая виброустойчивость;

• возможность работы фрезами диаметром 40–800 мм и более.

Область применения: обработка плоскостей корпусных деталей, плит, оснований станков, привалочных поверхностей. Именно торцевая фрезерная обработка используется при подготовке баз на первых операциях технологического процесса.

Технологические режимы: скорость резания для обработки стали — 100–250 м/мин (твердосплавный инструмент), подача на зуб — 0,05–0,3 мм/зуб в зависимости от материала и требований к шероховатости.

Цилиндрическое фрезерование

При цилиндрическом фрезеровании ось фрезы параллельна обрабатываемой плоскости. Резание осуществляется периферийными зубьями цилиндрической (реже — дисковой) фрезы. Этот вид обработки характерен для горизонтально-фрезерных станков.

Особенности:

• нагрузка на каждый зуб изменяется по синусоидальному закону;

• контакт инструмента с заготовкой — по дуге, что создает переменную нагрузку на систему СПИЗ;

• при использовании фрез с винтовыми зубьями обеспечивается плавный вход и выход каждого зуба, снижается вибрация.

Область применения: обработка плоскостей и уступов на горизонтально-фрезерных станках, нарезание шлицев, обработка плоских поверхностей деталей типа «рычаг», «кронштейн».

Попутное и встречное фрезерование

Это один из наиболее важных выборов при настройке процесса фрезерования металла. Схема определяет направление нагрузки на инструмент, качество поверхности и стойкость фрезы.

Встречное фрезерование

При встречном фрезеровании (фрезерование против подачи, up-milling) направление движения зуба в зоне контакта противоположно направлению подачи заготовки.

Кинематика среза: толщина стружки нарастает от нуля (в момент входа зуба) до максимума (в момент выхода). Зуб как бы «скользит» по поверхности перед началом резания.

Достоинства встречного фрезерования:

• плавный, постепенный рост нагрузки — меньше ударов при входе зуба;

• менее жесткие требования к люфтам в приводе подачи стола;

• подходит для работы по литейной и кузнечной корке, загрязненным поверхностям;

• возможна работа на старом или изношенном оборудовании без устранения зазоров.

Недостатки встречного фрезерования:

• фреза «отрывает» заготовку от стола (сила резания направлена вверх и против подачи) — требуется более надежное закрепление;

• повышенный износ задней грани зуба из-за начального трения о поверхность;

• более высокая шероховатость по сравнению с попутным методом;

• увеличенное теплообразование в зоне резания;

• ниже стойкость инструмента при обработке чистых, незакаленных поверхностей.

Попутное фрезерование

При попутном фрезеровании направление движения зуба в зоне контакта совпадает с направлением подачи заготовки.

Кинематика среза: толщина стружки максимальна в момент входа зуба и убывает до нуля при выходе. Зуб сразу начинает резать без предварительного скольжения.

Достоинства попутного фрезерования:

• сила резания прижимает заготовку к столу — лучшее базирование, меньше вибраций;

• более высокое качество поверхности (меньшая шероховатость);

• стружка отводится назад, не попадая повторно в зону резания;

• меньший нагрев режущей кромки — выше стойкость инструмента;

• рекомендуется для чистовых переходов.

Недостатки попутного фрезерования:

• ударная нагрузка в момент входа зуба — требует жесткой, виброустойчивой системы;

• люфт в винтовой паре привода подачи вызывает рывки (автовыдвижение стола) — необходим беззазорный привод или ШВП;

• не подходит для обработки по твердой корке (литье, поковки без предварительной обдирки);

• требует более жесткого, современного станка.

Когда применять каждый метод

Выбирайте встречное фрезерование, если:

• на поверхности заготовки присутствует твердая корка (литье, штамповка, поковка);

• используется старый станок с люфтами в приводе подачи;

• выполняется черновая обдирка с большими глубинами резания;

• нет уверенности в жесткости крепления заготовки.

Выбирайте попутное фрезерование, если:

• выполняется чистовой или получистовой переход;

• работа ведется на станке с ЧПУ с ШВП или беззазорным приводом;

• требуется высокое качество поверхности и точные размеры;

• обрабатывается незакаленный металл без корки;

• необходимо максимизировать стойкость режущего инструмента.

Как выбрать метод фрезерования

Выбор оптимального метода определяется совокупностью факторов:

1. Материал заготовки

• Твердые и труднообрабатываемые сплавы (жаропрочные стали, титан) — малые глубины резания, высокие скорости, попутное фрезерование, инструмент с покрытием AlTiN;

• Мягкие материалы (алюминий, медь) — высокие скорости, острый инструмент с крупным шагом зубьев, хороший стружкоотвод;

• Чугун — сухое или минимально-количественное смазывание (МКС), умеренные режимы.

2. Тип поверхности

• Плоскость → торцевое фрезерование;

• Паз, карман → концевое или дисковое;

• Криволинейный профиль → концевое или фасонное на ЧПУ;

• Резьба → резьбофрезерование концевой резьбовой фрезой.

3. Требования к точности и шероховатости

• IT12–IT14, Ra 6,3–12,5 — черновые переходы, встречное или попутное фрезерование без ограничений;

• IT8–IT10, Ra 1,6–3,2 — получистовые переходы, предпочтительно попутное;

• IT6–IT7, Ra 0,4–0,8 — чистовые и финишные переходы, только попутное, минимальная глубина и подача.

4. Состояние оборудования

• Новый станок с ЧПУ и ШВП — попутное фрезерование во всех случаях (кроме обработки по корке);

• Старый станок с люфтами в приводах — встречное фрезерование для исключения самопроизвольного затягивания стола.

5. Тип и состояние инструмента

• Твердосплавный инструмент с покрытием — допустимы высокие скорости резания, оба метода;

• Быстрорежущая сталь (HSS) — умеренные режимы, предпочтительно встречное при черновой обработке.

Фрезерование остается одной из самых универсальных технологий механической обработки, потому что позволяет решать широкий круг задач: от снятия припуска с плоскости до обработки пазов, контуров и сложных объемных поверхностей. Выбор конкретного метода зависит не только от формы детали, но и от материала заготовки, требований к точности, состояния станка и характеристик режущего инструмента.

На практике важно помнить, что попутное фрезерование чаще применяют для чистовой и получистовой обработки на жестком оборудовании, а встречное фрезерование — для черновых переходов, работы по корке и случаев, когда станок имеет люфты в подаче. Поэтому правильный выбор схемы обработки напрямую влияет на качество поверхности, стойкость фрезы и производительность участка.

Для инженера, технолога или оператора ЧПУ фрезерование — это не просто набор операций, а инструмент точной настройки процесса под конкретную задачу. Чем лучше подобраны метод, фреза, режимы резания и оборудование, тем стабильнее результат и ниже себестоимость обработки.
