GESAC BuzzEdge: ультразвуковая обработка как системная инженерная задача

Сложные материалы и новые подходы к обработке

Аэрокосмическая отрасль, производство электромобилей и смежные направления высокоточного машиностроения всё чаще обращаются к легковесным композитам. Сотовые заполнители, углепластики, многослойные полимерные структуры завоевали рынок благодаря исключительному соотношению прочности к массе. Однако за эти преимущества приходится платить на этапе механической обработки. Материалы такого класса демонстрируют целый спектр нежелательных эффектов при резании: заусенцы, разрывы волокон, межслойные расслоения. Классический режущий инструмент, работающий по принципу непрерывного силового контакта, нередко достигает здесь предела своих возможностей.

Инженерный ответ на этот вызов сформировался на стыке материаловедения и акустики. Технология, переводящая инструмент в режим высокочастотных ультразвуковых колебаний, позволила принципиально изменить характер взаимодействия кромки с обрабатываемой поверхностью.

Опираясь на ресурсы Национального инженерного исследовательского центра вольфрамовых материалов, компания GESAC разработала и запустила в производство инструментальную линейку BuzzEdge. Фактически речь идёт о специализированном решении для прецизионной малоразрушающей обработки, которое закрывает многолетние потребности производителей сложных деталей.

Физика процесса

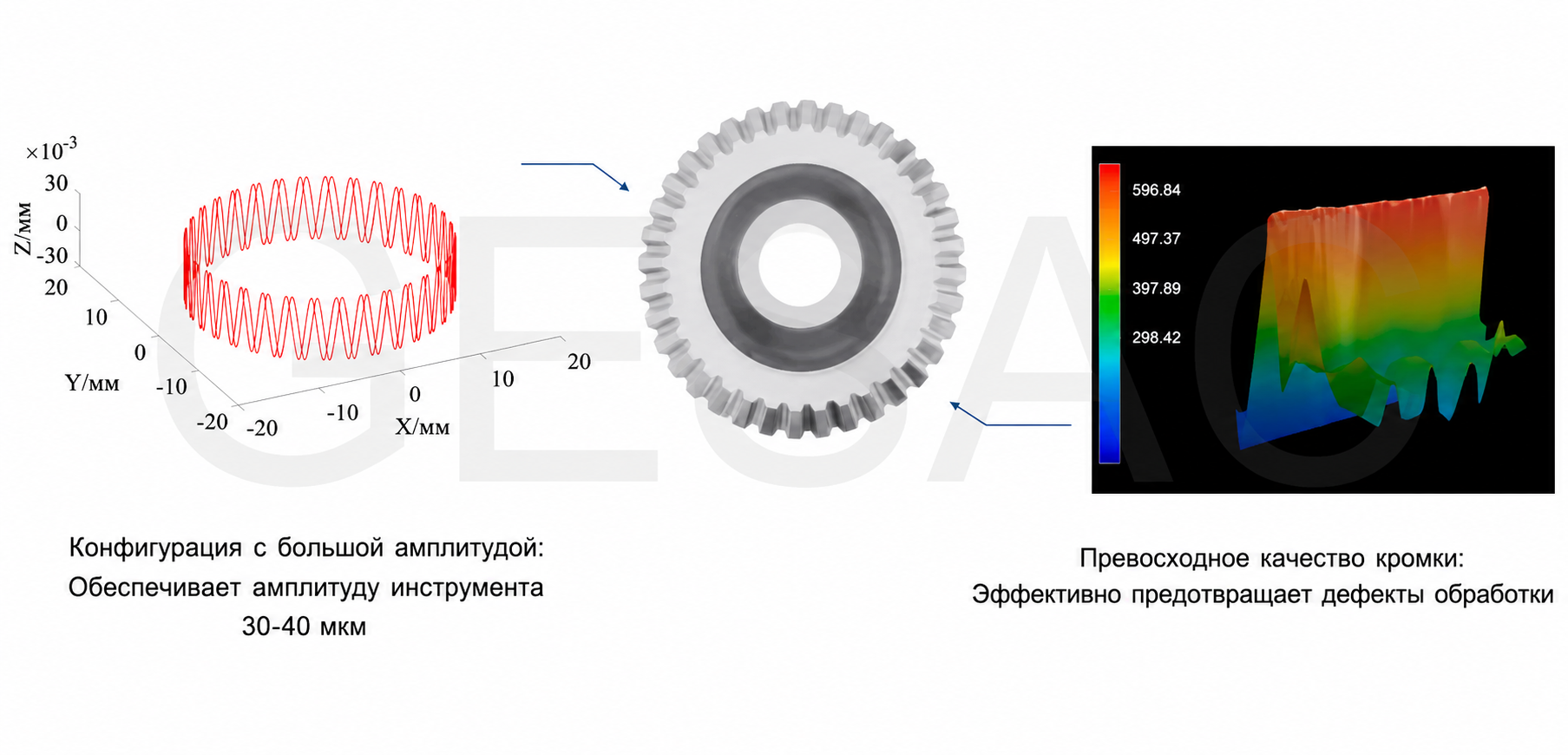

В основе BuzzEdge заложен механизм наложения на режущую кромку продольных либо изгибных ультразвуковых осцилляций с частотой порядка нескольких десятков килогерц. Амплитуда смещения исчисляется микронами, однако высочайшая частота событий кардинально меняет макроскопическую картину резания. Контакт лезвия с материалом переходит из разряда постоянного трения в серию микроударов с мгновенным разделением волокон или ячеек.

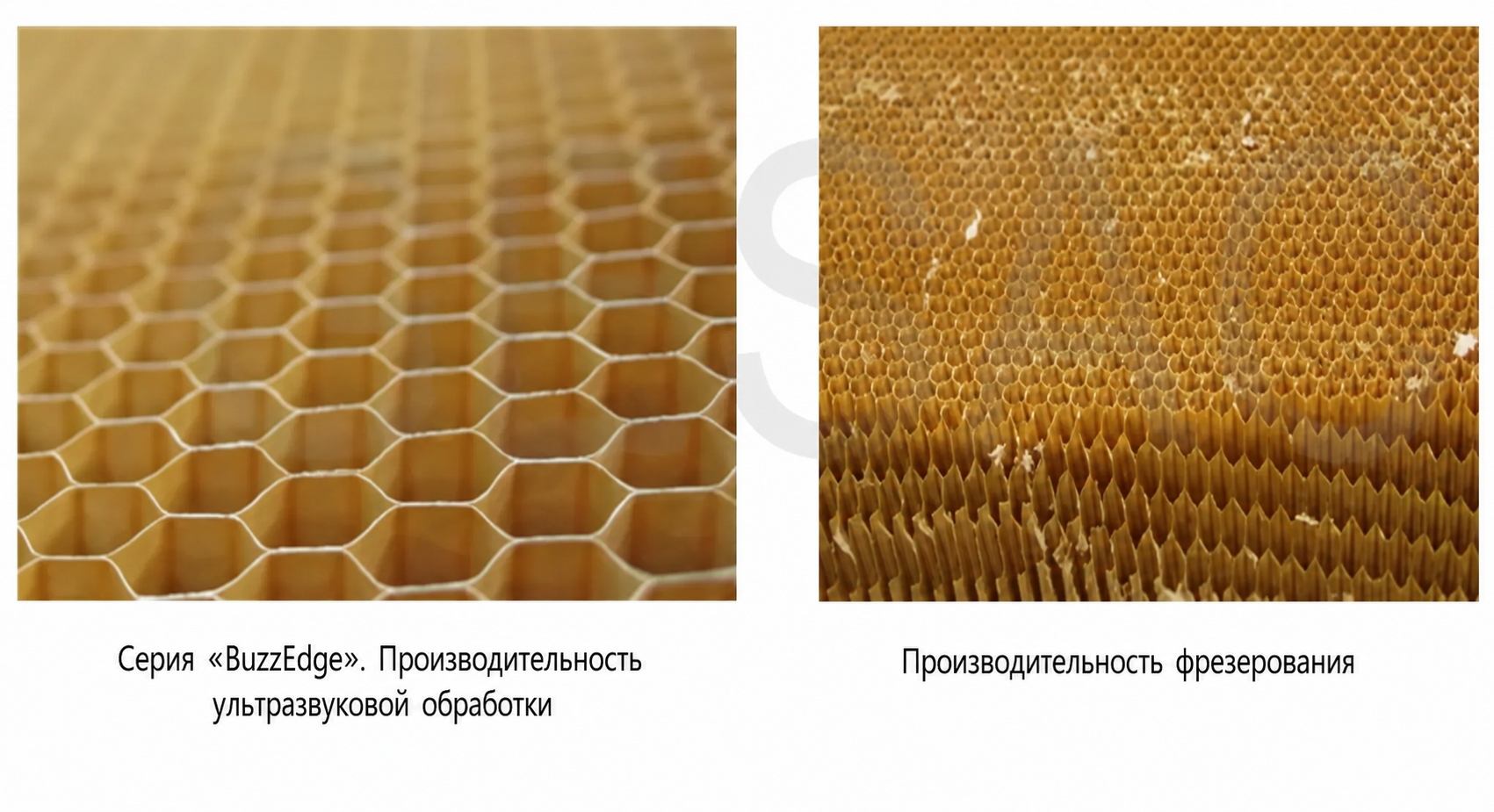

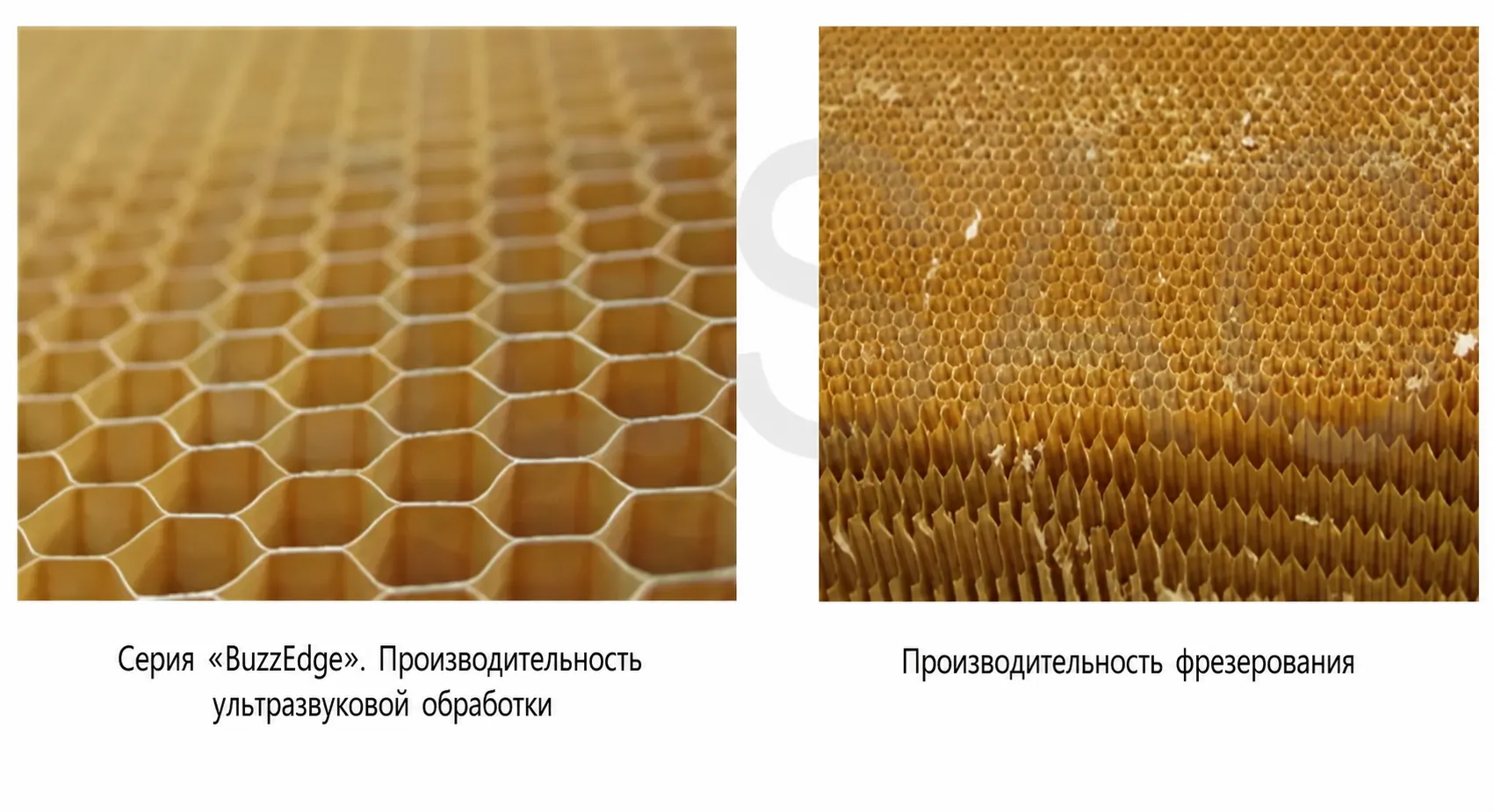

Отсюда вытекает первое фундаментальное преимущество серии — стабильно высокое качество кромки и поверхности. Детали из сотовых композитов, углепластиков, технической кожи и пластиков после прохода инструмента не требуют дополнительной зачистки.

Второе преимущество касается ресурса. Минимизация рабочих нагрузок ожидаемо продлевает срок службы оснастки, что особенно чувствительно в серийном авиастроении, где жёсткие нормативы сочетаются с высокими требованиями к повторяемости геометрии. Сравнительные испытания демонстрируют, что инструмент BuzzEdge работает на уровне ведущих зарубежных аналогов, а по ряду позиций превосходит их по совокупной длине обработанного материала.

Третий аспект — чистота производственной среды. Ультразвуковой метод генерирует на порядок меньше пыли и мелкодисперсных частиц по сравнению с традиционным фрезерованием композитов. Это напрямую влияет на безопасность рабочего места и упрощает организацию участка.

Материальная база и конструктивные особенности

Поведение инструмента под высокочастотной нагрузкой предъявляет особые требования к материалу и геометрии. Инженеры GESAC разработали для линейки BuzzEdge специализированные марки твёрдого сплава и быстрорежущей стали, способные длительно сохранять структурную целостность в условиях вибрационных напряжений без микротрещинообразования.

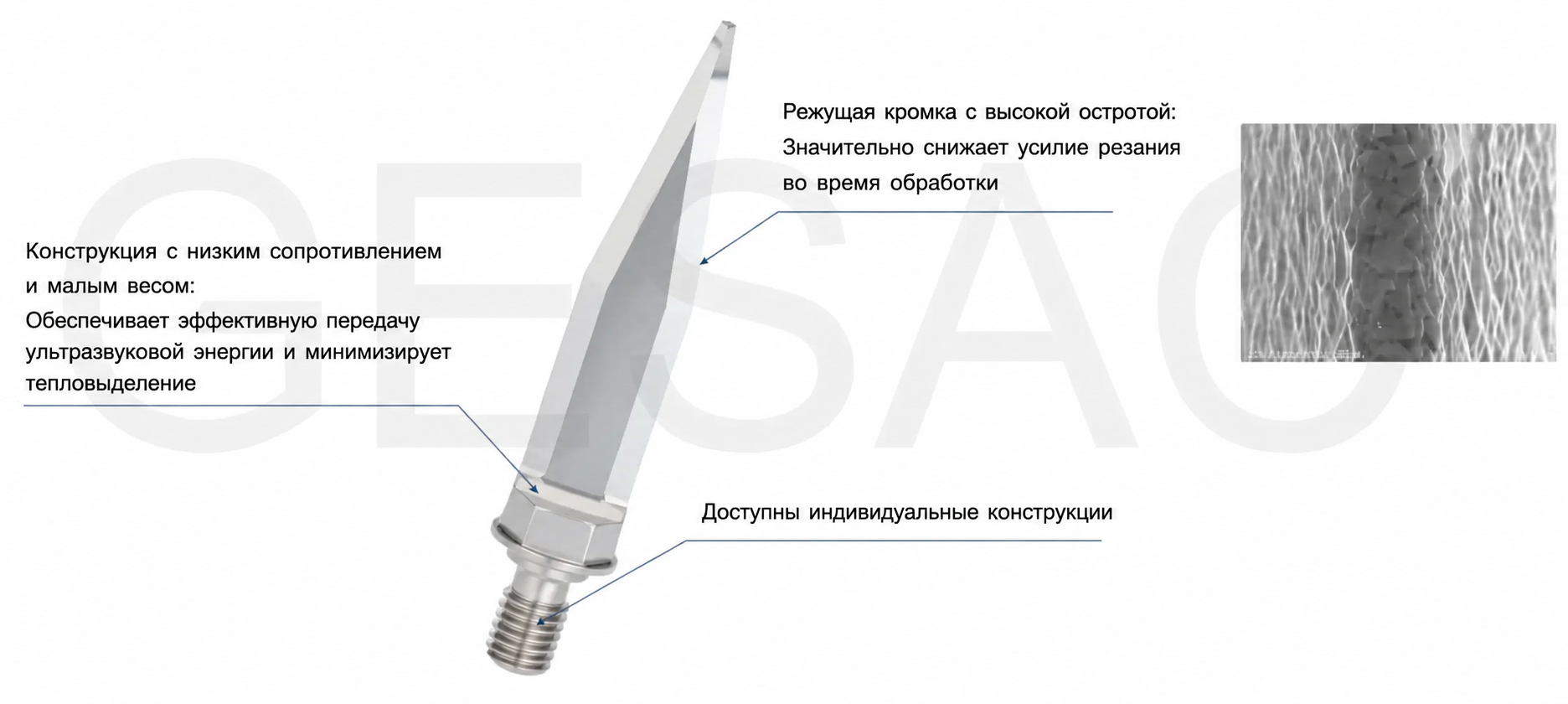

Конструктивное исполнение нацелено на максимально эффективный перенос акустической энергии от излучателя к точке контакта. Снижение массы рабочей части и оптимизация профиля позволили уменьшить паразитные потери колебаний. При этом геометрия режущей кромки сохраняет необходимую остроту, которая вместе с вибрационным эффектом обеспечивает исключительно лёгкий вход в материал.

Типоразмеры и область применения

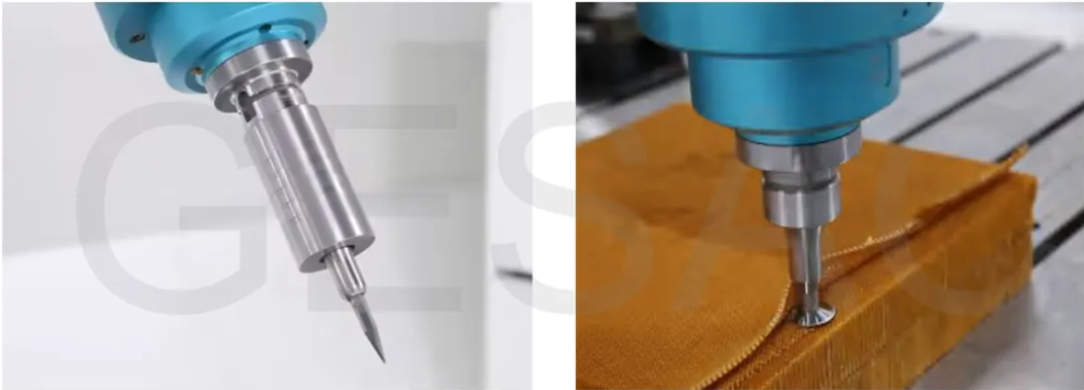

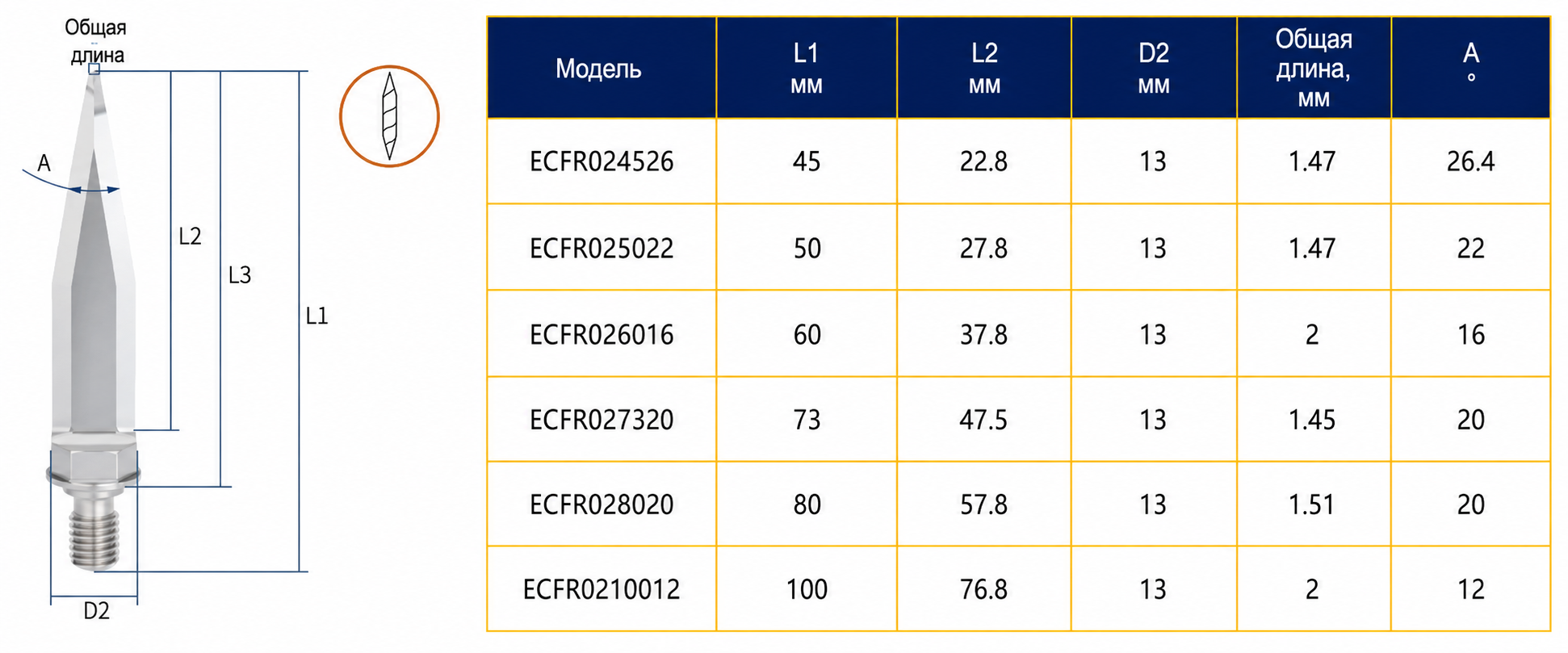

Номенклатура BuzzEdge перекрывает основные потребности производств, занятых обработкой композитных панелей и оболочек. Для раскроя и оконтуривания сотовых заполнителей, а также углеродных препрегов предлагаются прямые лезвия с длиной режущей части от 20 до 80 миллиметров. Они удобны для выполнения надрезов, подрезки кромок и финишной обработки сложных контуров.

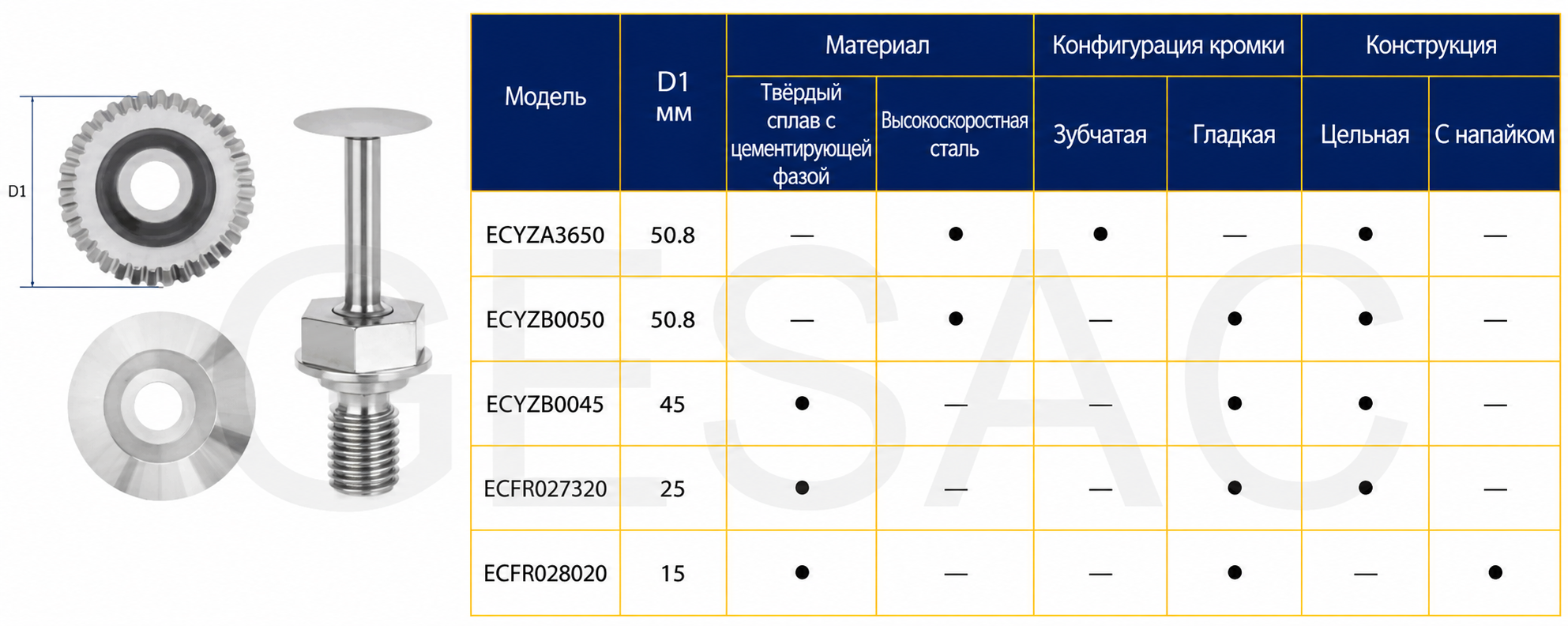

Для операций плоскостного фрезерования и калибровки сотовых плит предназначен дисковый инструмент. Диапазон диаметров — от 15 до 50,8 миллиметров, что позволяет подобрать оснастку под конкретный типоразмер детали и жёсткость станочной системы.

Для условий, выходящих за рамки стандартных режимов, предусмотрена возможность нанесения износостойких PVD-покрытий, дополнительно поднимающих стойкость и снижающих адгезию материала к кромке. Если же серийный типоразмер не закрывает специфическую задачу, инженерная группа GESAC готова спроектировать инструмент под техническое задание заказчика.

Практические результаты

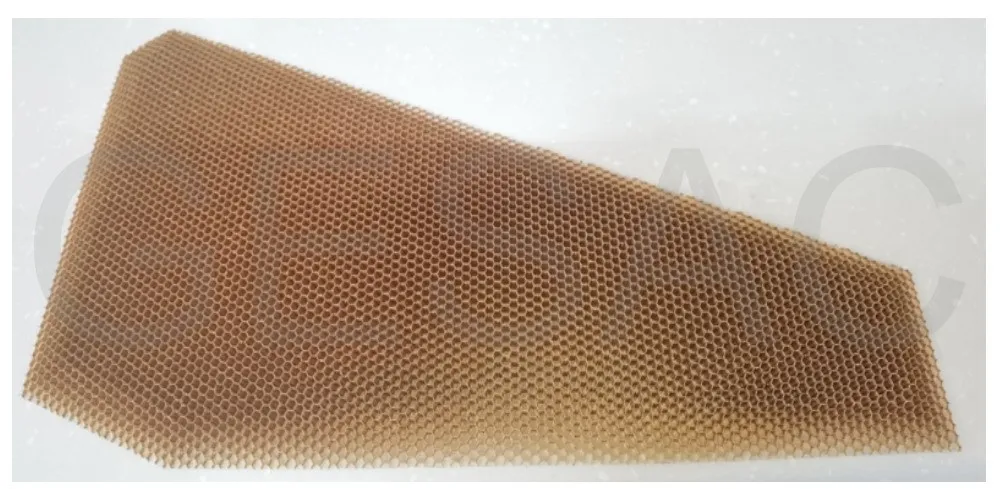

Наиболее показательным образом возможности серии раскрываются в прямом сравнении с конкурентными продуктами на реальных производственных операциях. Рассмотрим пример чистовой обработки деталей из сотового заполнителя Nomex. Заказчик длительное время сталкивался с деформацией ячеек, ворсистостью торцов и расслоениями по клеевому слою после прохода штатного инструмента.

Специалисты GESAC предложили комбинированное решение на базе двух позиций BuzzEdge: диск диаметром 50,8 мм для фрезерования плоскостей и прямое лезвие длиной 40 мм для подрезки контуров. Такая пара закрыла всю технологическую цепочку обработки детали.

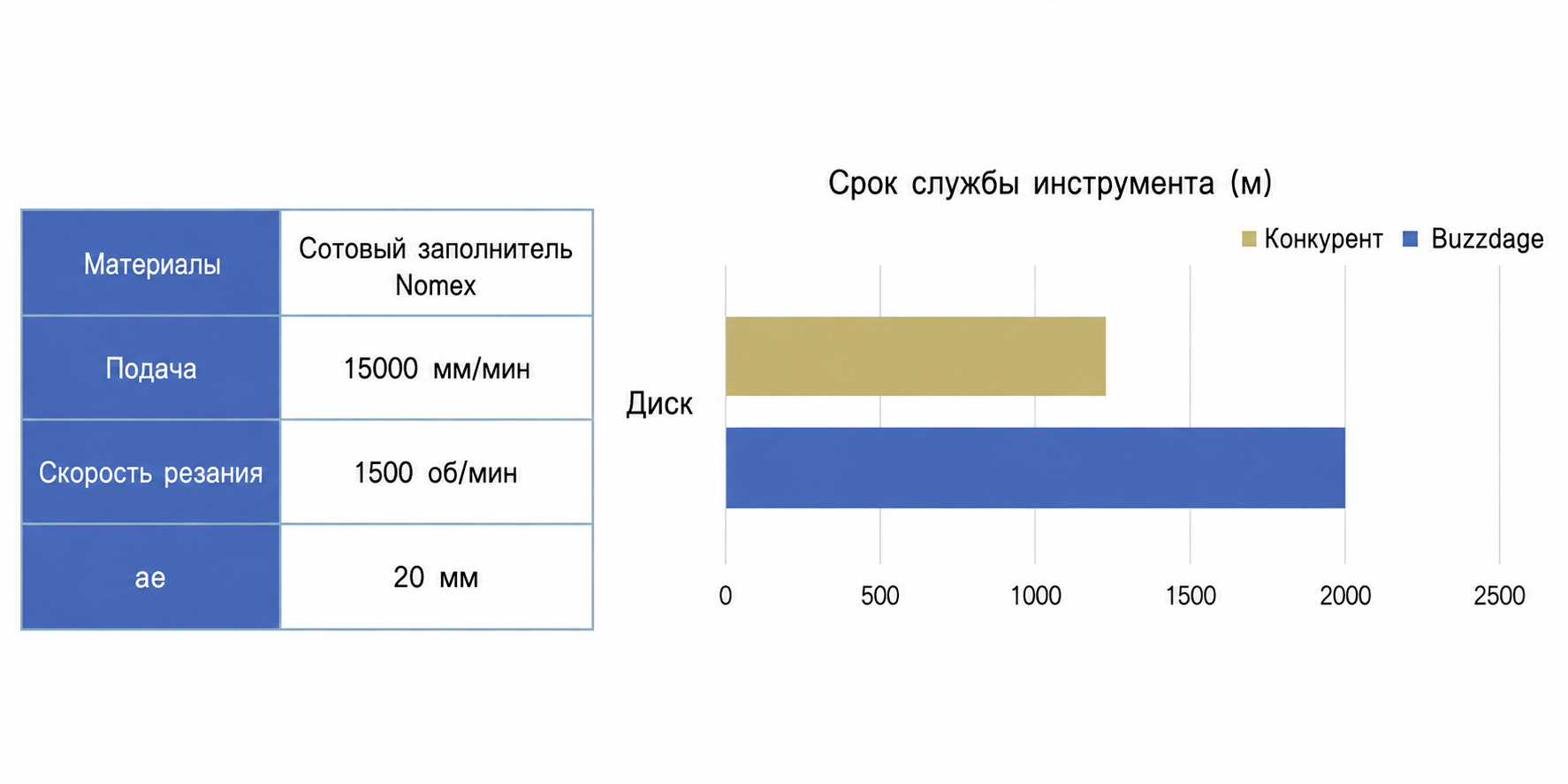

Дисковый инструмент испытывался на режиме 1500 об/мин при подаче 15000 мм/мин и боковом врезании 20 мм. В этих условиях BuzzEdge продемонстрировал наработку 2000 метров обработанного материала. Конкурентный инструмент при тех же параметрах достиг лишь 1200 метров. Прирост стойкости составил более 66 процентов.

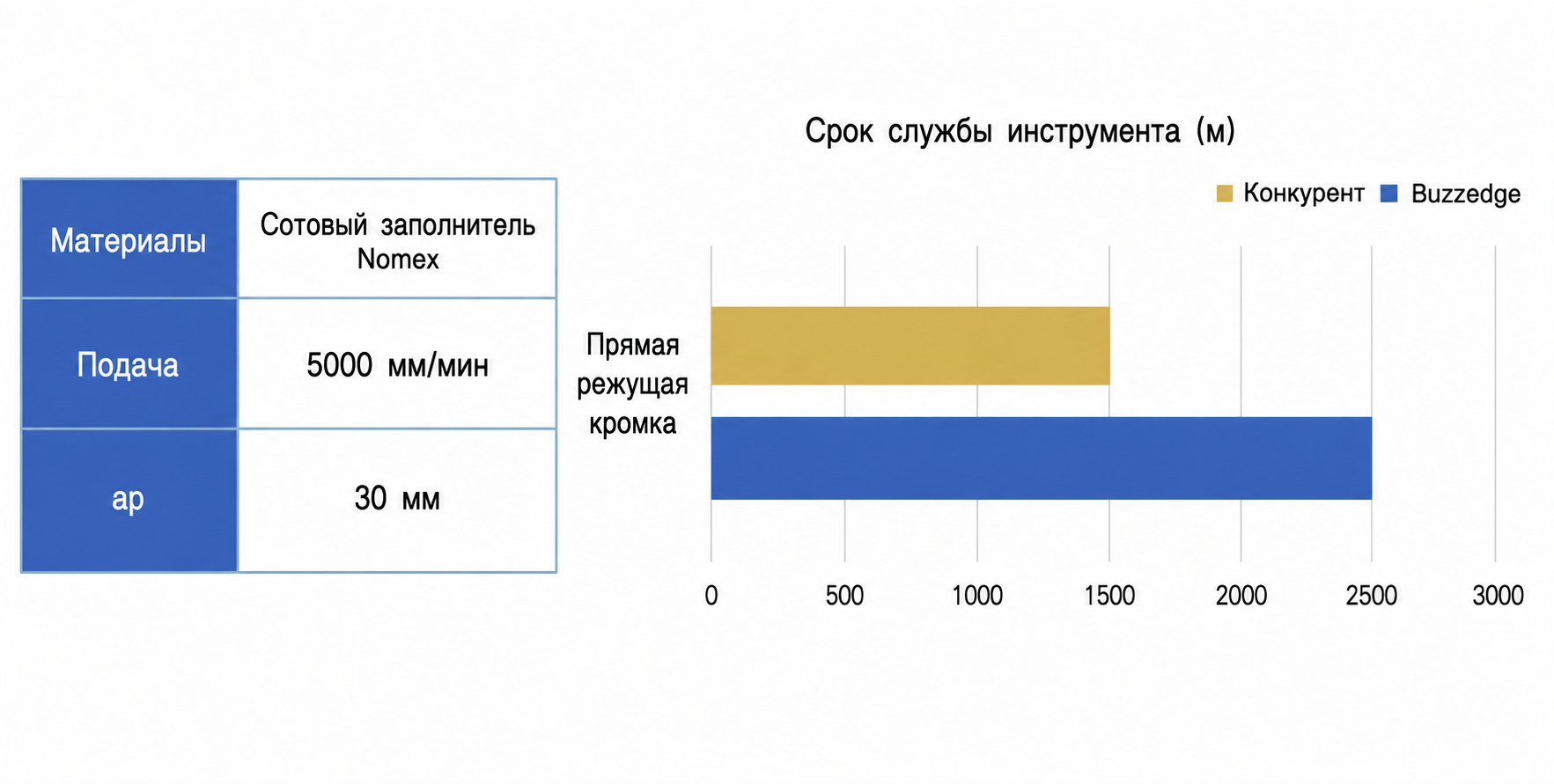

Прямое лезвие тестировалось при подаче 5000 мм/мин и глубине резания 30 мм. Итоговая наработка инструмента GESAC достигла 2500 метров, тогда как продукт конкурента показал результат в 1500 метров.

Снижение удельных затрат на инструмент в пересчёте на единицу продукции стало прямым экономическим следствием перехода на BuzzEdge. Но не менее важным фактором оказалась технологическая уверенность — исчезновение брака по расслоениям и заусенцам сняло необходимость в повторных операциях и ручной доработке.
