В условиях «облегчённой» волны алюминиевые корпуса трансмиссий — критически значимые детали для электромобилей и пассажирского транспорта — испытывают всё более жёсткое давление в процессе механообработки: тонкие стенки, подверженные деформации; налипание материала, провоцирующее рост наростов на инструменте; высокие требования к точности отверстий. Любой сбой грозит резким увеличением процента брака и созданием узких мест в производственных мощностях.

Как удержать «прецизионность» в режиме «высокоскоростного выпуска»? Решение GESAC для обработки алюминиевых корпусов трансмиссий подходит к этим вызовам комплексно — от уникальной геометрии инструмента до настройки технологического процесса — превращая ваши «точки боли» в «точки роста эффективности».

Ключевые проблемы при обработке

Механическая обработка алюминиевых корпусов трансмиссий — это по сути тройная задача, вытекающая из свойств материала, конструктивной сложности и жёстких допусков:

• Тонкостенные конструкции (2–4 мм): Силы резания легко вызывают упругую деформацию, изгиб инструмента и пружинение размера, из-за чего контроль плоскостности становится серьёзной проблемой.
• Особенности материала (алюминий ADC12): Мягкий и склонный к адгезии, что ведёт к образованию нароста на режущей кромке, появлению заусенцев и царапин на обработанной поверхности.
• Высокие требования к точности: Отверстия под подшипники и установочные отверстия нуждаются в микронной точности; вибрация напрямую вызывает выход размеров за допустимые пределы.
• Сложные полости: Глубокие карманы и масляные каналы затрудняют отвод стружки и теплоотвод, повышая риск вибрации.

Вместо локальных исправлений мы предлагаем системные оптимизации, начиная уже с этапа проектирования инструмента, — устраняя каждое узкое место с помощью целостного, высокопроизводительного решения.

Практический пример: обработка корпуса алюминиевой трансмиссии

Обработка уплотнительной поверхности с накаткой

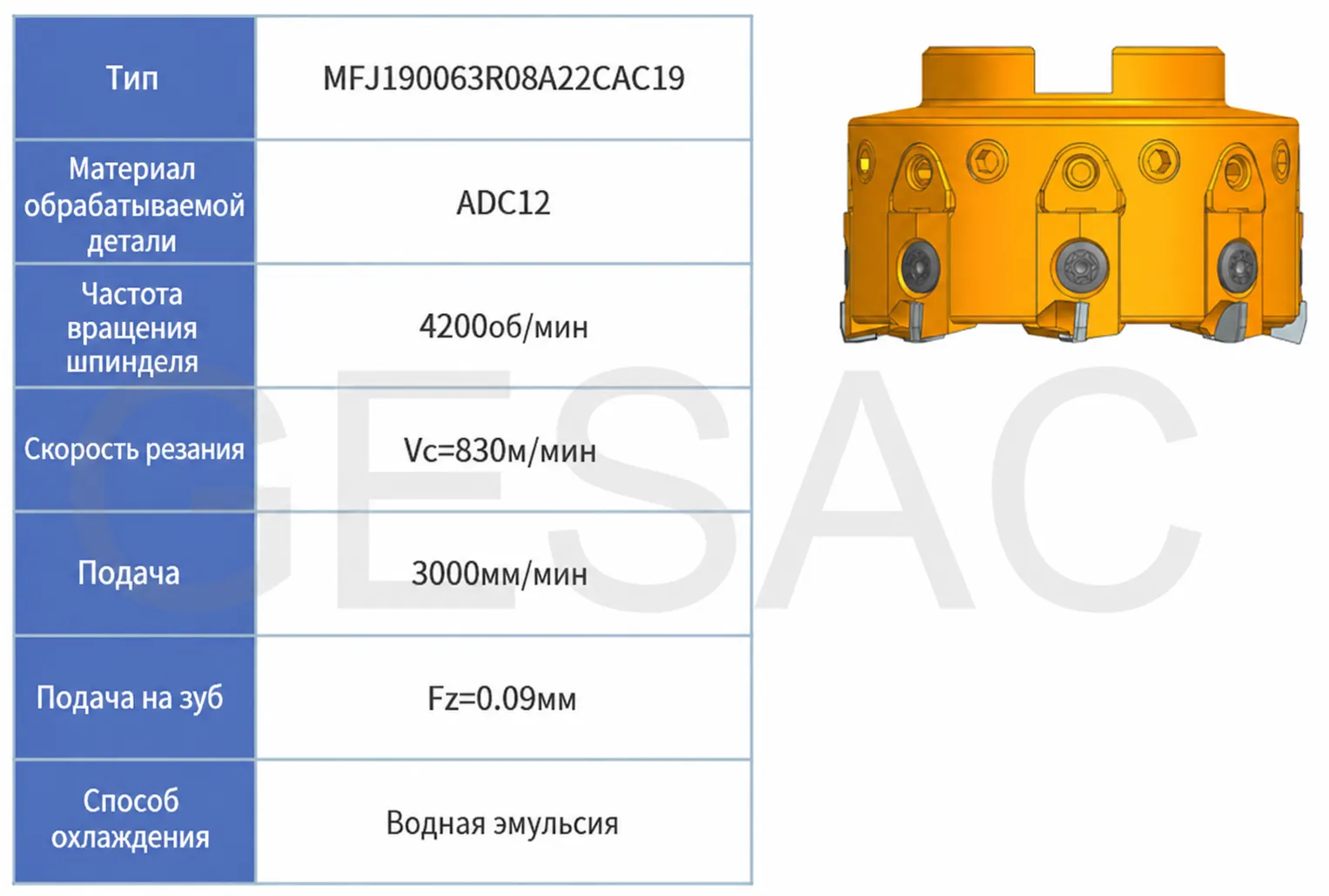

Для уплотнительной поверхности с накаткой, где требуется шероховатость Ra 1,6–3,2 и плоскостность ≤ 0,08 мм, мы применили специальную регулируемую PCD-торцевую фрезу. Фреза с корпусом из алюминия прошла точную динамическую балансировку для высокоскоростной обработки и имеет конструкцию D63 для работы по накатанной поверхности.

Стратегия обработки: Была использована схема расположения пластин 7+1 — 7 основных режущих пластин выдержаны по высоте с допуском 0,002 мм, плюс одна пластина-прерыватель, установленная на 0,007–0,008 мм выше. Это обеспечивает «комбинированное черновое-чистовое» фрезерование за один проход.

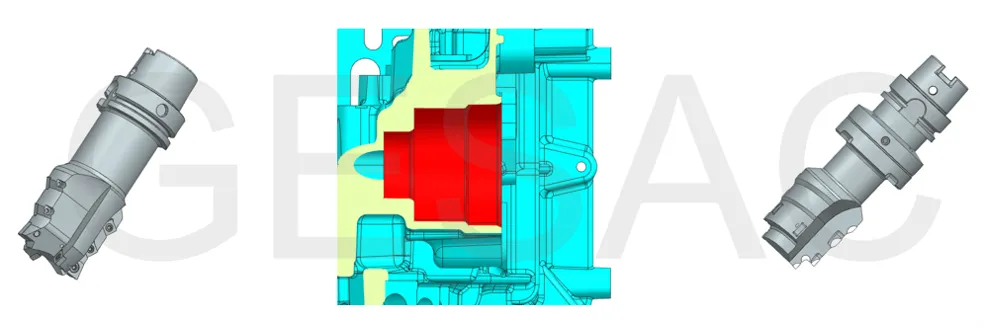

Обработка крепёжных отверстий EOP

Стандартный процесс: Требовал применения двух черновых расточных инструментов + двух чистовых расточных инструментов на последовательных операциях.

Оптимизированный процесс GESAC: Используется только один черновой расточной инструмент для быстрого съёма припуска плюс один чистовой расточной инструмент для достижения финальных размеров за один проход. Чистовой инструмент оснащён направляющими колодками для подавления вибрации, обеспечивая стабильную точность отверстий, качество поверхности и повторяемость результатов.

Многоступенчатый комбинированный черновой расточной инструмент: За одну операцию выполняет черновую обработку трёх диаметров и трёх фасок.

Многоступенчатый чистовой PCD-расточной инструмент с направляющими колодками: За одну операцию производит чистовую обработку трёх диаметров и трёх фасок.

От накатанных поверхностей до систем отверстий, от материалов режущего инструмента и динамической балансировки до перестройки технологических процессов — GESAC совершенствует каждый аспект, чтобы предлагать высокопроизводительные, экономически эффективные индивидуальные решения для задач легковесной и высокоточной обработки в автомобильной отрасли.

В эпоху облегчённых и высокоэффективных компонентов для нового энергетического транспорта
вам нужен не просто «более твёрдый инструмент», а партнёр, который по-настоящему понимает процесс обработки.
