Как выбрать инструмент для обработки алюминия: полное руководство

Содержание:

1. Особенности обработки алюминия
2. Как марка сплава влияет на выбор
3. Какие инструменты применяют
4. Геометрия концевой фрезы для алюминия
5. Твердый сплав, HSS и сменные пластины
6. Нужны ли фрезы с покрытием
7. Режимы резания и удаление стружки
8. Типовые проблемы и способы устранения
9. Пошаговый выбор инструмента

Алюминий сравнительно легко режется, но из-за пластичности, нагрева и склонности к налипанию требует специализированной геометрии. Ошибка в выборе инструмента или режимов приводит к наросту на режущей кромке, забиванию канавок, заусенцам и нестабильному качеству поверхности. Поэтому учитывают марку сплава, операцию, возможности станка, точность, удаление стружки и охлаждение.

Для фрезерования применяют специализированные фрезы, для точения и сборного фрезерного инструмента — твердосплавные пластины, для обработки отверстий — сверла. Правильный выбор начинается с анализа операции, а не с поиска «универсального» инструмента.

Особенности обработки алюминия

Пластичный металл легко размазывается по передней поверхности инструмента и образует нарост. Он меняет фактический угол резания, ухудшает шероховатость и оставляет риски на детали. Поэтому нужны острые режущие кромки, полированные канавки и достаточная подача, при которой инструмент режет, а не трет материал.

Локальный перегрев возникает при затупленной кромке, высокой частоте вращения при малой подаче или повторном перерезании стружки. Это ведет к деформации тонкостенной детали, износу инструмента и потемнению поверхности.

Стружка часто получается длинной и вязкой. Поэтому при фрезеровании особенно важны широкие канавки, небольшое количество зубьев и направленный отвод стружки. Чем больше зубьев при том же диаметре, тем меньше объем каждой канавки и выше риск забивания.

Как марка сплава влияет на выбор

Чистый алюминий и мягкие сплавы наиболее склонны к налипанию: для них особенно важны острая кромка, полированные поверхности и смазка.

Литейные алюминиевые сплавы с повышенным содержанием кремния обладают большей абразивностью. При серийной обработке могут применяться износостойкий твердый сплав, PCD или алмазное покрытие. Конкретный вариант выбирают по содержанию кремния, объему выпуска и требованиям к качеству поверхности.

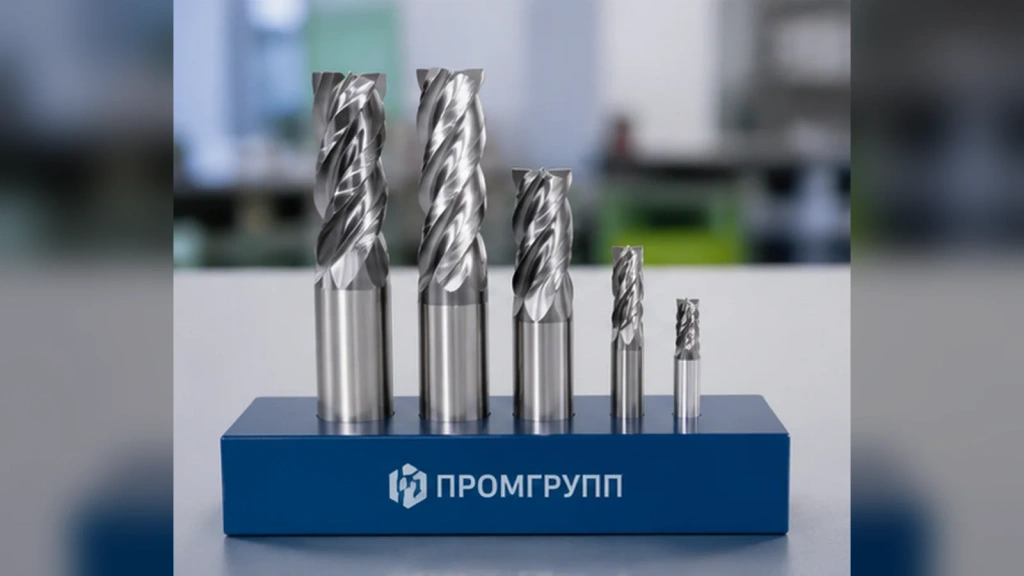

Какие инструменты применяют

Для черновой обработки важны большой объем стружечной канавки и устойчивость к нагрузке. Однозубые и двухзубые фрезы облегчают удаление стружки, а черновая геометрия помогает дробить ее при интенсивном съеме материала. Для чистовой обработки приоритет смещается к точности профиля, минимальному биению и стабильности режущей кромки.

Геометрия концевой фрезы для алюминия

Количество зубьев — компромисс между жесткостью, скоростью подачи и объемом канавок. Один зуб оставляет максимум места для стружки, два подходят для многих пазовых операций, три улучшают плавность и чистоту поверхности при стабильном отводе стружки. Четыре и более зубьев применяют только при отсутствии забивания канавок.

Угол наклона спирали влияет на плавность резки алюминия, осевые силы и направление удаления стружки. Больший угол наклона спирали обычно делает вход зуба мягче, но увеличивает осевую составляющую нагрузки. Для тонкой детали это важно: инструмент с верхним выбросом может поднимать заготовку, если закрепление недостаточно жесткое.

Положительный передний угол снижает силы резания, но слишком тонкая кромка хуже переносит биение и ударный вход. Для чистовой обработки нужна острота, для нестабильных условий — достаточная прочность кромки.

Диаметр и длину выбирают с учетом доступности зоны обработки. Чем больше вылет, тем выше прогиб, вибрации и риск поломки. Практическое правило — использовать минимально необходимую рабочую длину и как можно более короткий вылет из патрона.

Твердый сплав, HSS и сменные пластины

Быстрорежущая сталь HSS доступна и допускает повторную заточку, но ограничивает скорость резания. Цельная твердосплавная концевая фреза жестче и подходит для высокоскоростной обработки на станке с ЧПУ, однако чувствительна к биению и ударам.

Инструмент со сменными пластинами рационален для торцевого фрезерования, больших диаметров и серийного производства. Его преимущество — быстрая замена режущей кромки без смены корпуса. При этом необходимо проверять совместимость корпуса и пластины, геометрию для цветных металлов и рекомендации по конкретному алюминиевому сплаву.

Нужны ли фрезы с покрытием

Для мягких сплавов часто применяют полированный твердый сплав без покрытия: гладкая поверхность снижает трение и налипание. ZrN, TiB2 и DLC используют для уменьшения адгезии, а алмазное покрытие и PCD рассматривают для абразивных высококремнистых сплавов и длительных серий.

Высокая твердость покрытия сама по себе не определяет пригодность инструмента. Некоторые покрытия, хорошо работающие по стали, могут усиливать налипание алюминия. Поэтому концевые фрезы с покрытием выбирают по рекомендациям производителя, а не только по заявленной износостойкости.

Режимы резания и удаление стружки

Скорость резания Vc, м/мин, определяет частоту вращения n, об/мин, с учетом диаметра. Минутная подача Vf, мм/мин, зависит от подачи на зуб fz, мм/зуб, числа зубьев и оборотов. Стартовые параметры берут из каталога производителя и корректируют по сплаву, глубине резания, вылету и жесткости станка.

Слишком малая подача вызывает трение, нагрев и налипание. Чрезмерная подача перегружает зуб и может привести к сколу или поломке. При увеличении скорости подачи необходимо контролировать мощность шпинделя, форму стружки, вибрации и качество поверхности.

В пазах и глубоких карманах стружку удаляют до повторного контакта с кромкой. Воздушный обдув очищает открытую зону, СОЖ снижает трение и вымывает стружку. Минимальная смазка MQL допустима не для всех глубин и траекторий.

Высокоскоростной режим работает только при сбалансированном сочетании оборотов и подачи. Высокая скорость при недостаточной толщине срезаемого слоя превращает резание в трение. Для глубоких пазов на ЧПУ целесообразны трохоидальные или адаптивные траектории, поддерживающие более постоянное зацепление и снижающие пиковые силы резания.

Типовые проблемы и способы устранения

Налипание на кромку указывает на затупление, недостаточную подачу, неподходящую геометрию, слабую смазку или плохое удаление стружки. Забивание канавок часто связано с избыточным количеством зубьев, полноширинным резом в закрытой зоне или слабым обдувом.

Заусенцы появляются при износе, вибрациях, неправильном направлении резания или слабой поддержке тонкой детали. Качество поверхности также ухудшают биение патрона, большой вылет и повторное перерезание стружки.

Преждевременный износ инструмента нельзя устранять только снижением скорости. Сначала проверяют марку сплава, состояние режущей кромки, покрытие, концентрацию СОЖ, биение и жесткость закрепления. Изменение одного параметра без диагностики может лишь перенести проблему.

Пошаговый выбор инструмента

1. Определить марку и состояние алюминиевого сплава, включая содержание кремния.

2. Уточнить операцию: черновое или чистовое фрезерование, сверление, точение, резьба или резка.

3. Проверить станок: диапазон оборотов, мощность, жесткость, тип патрона и систему охлаждения.

4. Выбрать материал режущей части: HSS, твердый сплав, сменные пластины или PCD.

5. Подобрать геометрию: число зубьев, угол спирали, диаметр, длину и радиус кромки.

6. Сопоставить покрытие с маркой сплава и условиями обработки.

7. Рассчитать стартовые режимы по каталогу производителя.

8. Выполнить пробный проход и оценить стружку, звук, нагрев, шероховатость и состояние кромки.

ПРОМГРУПП помогает подобрать инструмент под сплав, операцию и оборудование, проверить совместимость оснастки, выбрать геометрию, покрытие или аналог. Производительность концевой фрезы при этом оценивают в составе всей технологической системы.
