Метрическая резьба — наиболее распространённый тип резьбового соединения в машиностроении, приборостроении, автомобилестроении и строительстве. Её профиль стандартизован: равносторонний треугольник с углом при вершине 60°, все размеры выражены в миллиметрах. Именно это отличает метрическую резьбу от дюймовой, где угол профиля составляет 55°, а шаг задаётся числом витков на дюйм (TPI). Стандарты ГОСТ 8724-2002 и ISO 261 определяют ряды номинальных диаметров и соответствующие шаги; ГОСТ 24705-2004 — основные размеры профиля; ГОСТ 16093-2004 — допуски и посадки. Знание этих параметров необходимо при проектировании соединений, подборе метчиков и плашек, контроле качества нарезанной резьбы.

Профиль и геометрические параметры

Профиль метрической резьбы по ГОСТ 9150 представляет собой равносторонний треугольник с углом 60°. Вершины витков и впадины срезаны или скруглены, что обеспечивает прочность и технологичность. Основные геометрические параметры:

• d (D) — наружный диаметр резьбы болта (гайки); совпадает с номинальным диаметром;
• d2 (D2) — средний диаметр, по которому определяется свинчиваемость и взаимозаменяемость;
• d1 (D1) — внутренний диаметр; для болта рассчитывается по формуле d1 = d − 1,0825 × P (ГОСТ 24705-2004);
• P — шаг резьбы, расстояние между соседними витками в миллиметрах.

Формула внутреннего диаметра практически важна при выборе диаметра сверла перед нарезанием резьбы метчиком: диаметр сверла принимают равным d1 с небольшим допуском в плюс. Например, для М10 с крупным шагом P = 1,5 мм: d1 = 10 − 1,0825 × 1,5 ≈ 8,376 мм; на практике берут сверло Ø8,4–8,5 мм.

Крупный и мелкий шаг: в чём разница и когда применять

По ГОСТ 8724-2002 для каждого номинального диаметра предусмотрен один крупный шаг и один или несколько мелких шагов. Крупный шаг является основным и в обозначении резьбы не указывается: запись «М12» означает М12 с крупным шагом 1,75 мм. Мелкий шаг всегда указывается явно: М12×1,25.

Крупный шаг применяют в большинстве стандартных крепёжных соединений — болты, гайки, шпильки общего назначения. Он обеспечивает высокую прочность витка и технологичность нарезания.

Мелкий шаг используют там, где требуется точная регулировка, повышенная несущая способность при малой длине свинчивания, стойкость к самоотвинчиванию при вибрации, а также в тонкостенных деталях, где крупный шаг ослабил бы стенку. Типичные области: топливная аппаратура, гидравлика, точные механизмы, резьбовые соединения в корпусах из лёгких сплавов.

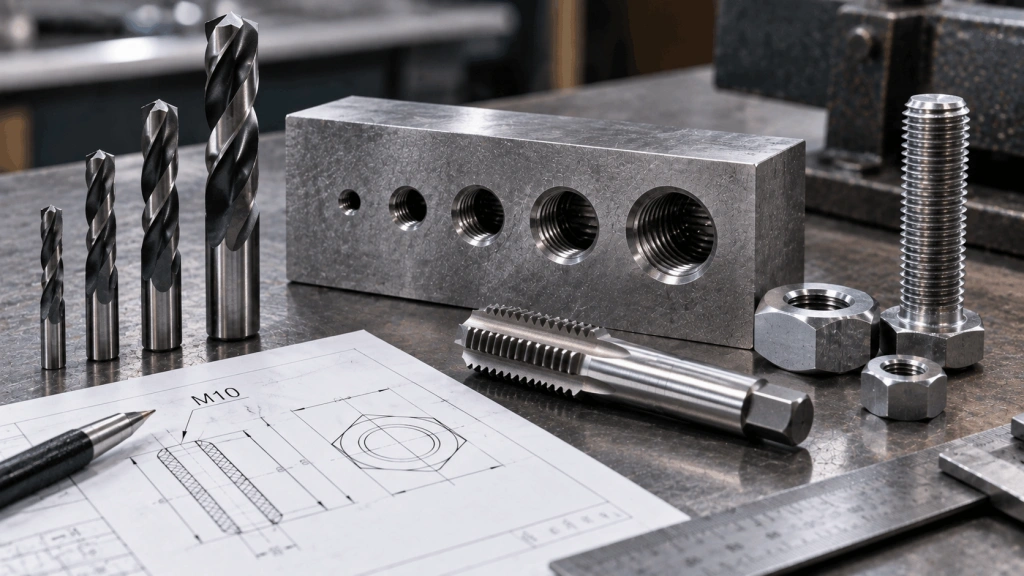

Таблица метрической резьбы: диаметры и шаги по ГОСТ 8724-2002

Стандарт ГОСТ 8724-2002 устанавливает три ряда предпочтения диаметров. При проектировании следует выбирать диаметры из 1-го ряда, при необходимости — из 2-го, и лишь в исключительных случаях — из 3-го. Ниже приведены наиболее применяемые размеры диапазона М1–М48.

Полный диапазон стандарта охватывает диаметры от 0,25 до 600 мм, шаги — от 0,075 до 8 мм. Для проектирования новых соединений рекомендуется придерживаться 1-го ряда: это упрощает снабжение стандартным крепежом и режущим инструментом.

Обозначение метрической резьбы: как расшифровать маркировку

Обозначение строится по следующей логике на примере М12×1,25-6g:

• М — метрическая резьба;
• 12 — номинальный диаметр в миллиметрах;
• ×1,25 — мелкий шаг резьбы (крупный шаг не указывается);
• 6g — поле допуска наружной (болтовой) резьбы: цифра 6 — степень точности, буква g — основное отклонение.

Для внутренней резьбы (гайки) поле допуска обозначается заглавной буквой: 6H. Левая резьба обозначается добавлением LH в конце: М12×1,25-6g-LH. Многозаходная резьба обозначается через параметр хода: М12×Ph3P1,5 означает ход 3 мм при шаге 1,5 мм (два захода).

Допуски и поля допусков по ГОСТ 16093-2004

ГОСТ 16093-2004 (соответствует ISO 965) устанавливает поля допусков для посадок с зазором — наиболее распространённого типа резьбовых соединений. Стандартное сочетание: болт 6g / гайка 6H. Это поле допуска относится к среднему классу точности и применяется в подавляющем большинстве машиностроительных соединений.

Важный практический нюанс: поле допуска 6H для гайки не оставляет запаса под гальваническое покрытие. Если деталь подвергается цинкованию, никелированию или другому покрытию с толщиной слоя более нескольких микрон, следует использовать поле допуска 6G (со смещением основного отклонения) или предусматривать нарезание резьбы после нанесения покрытия. Игнорирование этого требования — одна из наиболее распространённых ошибок в серийном производстве.

Как измерить шаг резьбы

Резьбомер (шаблон-гребёнка) — наиболее быстрый способ. Набор пластин с профилями различных шагов прикладывают к резьбе до совпадения без зазора. Метод подходит для контроля в цеховых условиях, но требует наличия полного набора под метрическую резьбу.

Штангенциркуль без резьбомера: измеряют длину участка, содержащего известное число витков, и делят на их количество. Например, 10 витков на длине 15 мм дают шаг P = 1,5 мм. Метод даёт достаточную точность для идентификации стандартного шага, но требует аккуратного подсчёта витков.

Калибры — калибр-кольцо (для наружной резьбы) и калибр-пробка (для внутренней) — применяют для приёмочного контроля: они проверяют не только шаг, но и соответствие полю допуска. Проходная сторона должна свинчиваться без усилия, непроходная — не свинчиваться.

Метрическая, дюймовая и трубная резьба: ключевые отличия

Смешение метрической и дюймовой резьбы при ремонте импортного оборудования — частая причина повреждения резьбовых отверстий. Болт М10 (шаг 1,5 мм) и болт 3/8 дюйма (диаметр 9,525 мм, шаг ~1,058 мм при 24 TPI) внешне похожи, но несовместимы. Перед заменой крепежа необходимо определить вид резьбы по металлу и проверить ее основные параметры.

Типичные ошибки при выборе и нарезании метрической резьбы

• Перепутать крупный и мелкий шаг. Метчик с мелким шагом, введённый в отверстие под крупный шаг, повреждает уже нарезанные витки. Перед нарезанием следует убедиться, что диаметр сверла и шаг метчика соответствуют друг другу согласно таблице.
• Неправильный диаметр сверла. Заниженный диаметр увеличивает нагрузку на метчик и риск его поломки; завышенный уменьшает высоту профиля и снижает прочность соединения. Расчётный диаметр сверла определяется по формуле d1 = d − 1,0825 × P с последующим выбором ближайшего стандартного сверла.
• Игнорирование поля допуска при покрытии. Как указано выше, нарезание резьбы 6H до нанесения покрытия приводит к тому, что после покрытия гайка не свинчивается с болтом 6g.
• Смешение метрической и дюймовой резьбы. Особенно актуально при ремонте импортных станков и оборудования. Идентификацию следует проводить резьбомером, а не визуально.
• Выбор диаметра из 3-го ряда предпочтения без необходимости усложняет снабжение и увеличивает номенклатуру инструмента. При проектировании новых узлов следует придерживаться 1-го ряда по ГОСТ 8724-2002.

Инструмент для нарезания метрической резьбы

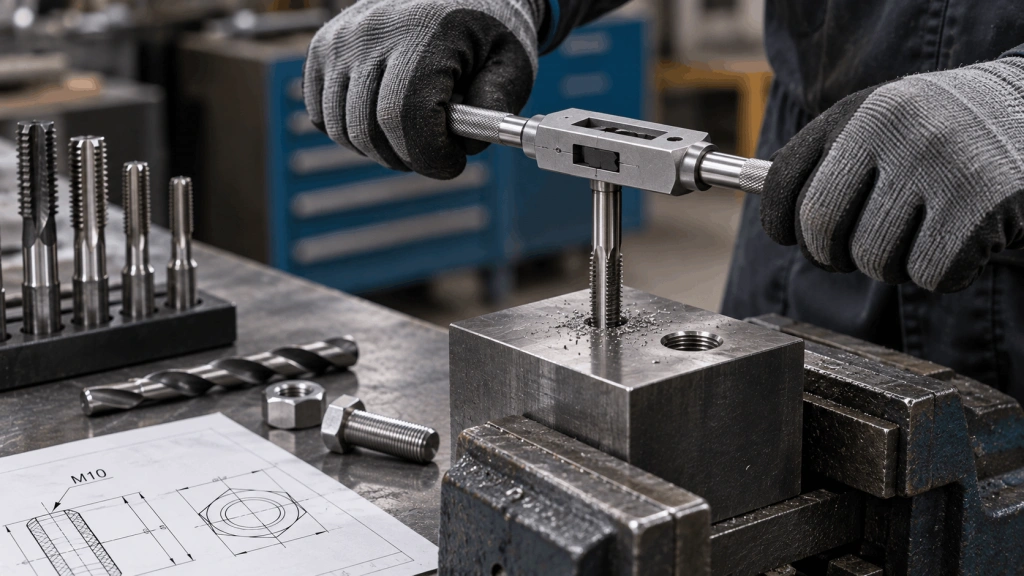

Для нарезания внутренней метрической резьбы применяют метчики — ручные (в комплектах) и машинные. Выбор метчика определяется номинальным диаметром, шагом и материалом заготовки. Для нарезания наружной резьбы используют плашки. В каталоге ПРОМГРУПП представлены метчики для метрической резьбы, подходящие для работы с различными материалами и диапазонами диаметров.

При выборе метчика под конкретный материал важны геометрия стружечных канавок (прямые — для хрупких материалов, спиральные — для вязких) и покрытие (TiN, TiCN, TiAlN). Режимы резания — скорость, подача, применение СОЖ — следует принимать по рекомендациям производителя инструмента, поскольку они существенно зависят от конкретной марки метчика и обрабатываемого материала.

Как применять таблицы метрической резьбы в производственной практике

Таблицы диаметров и шагов по ГОСТ 8724-2002 — отправная точка при проектировании резьбового соединения, подборе метчика или плашки, настройке резьбонарезного цикла на станке с ЧПУ. При выборе параметров резьбы следует последовательно определить: номинальный диаметр из 1-го ряда предпочтения → крупный или мелкий шаг исходя из условий нагружения → поле допуска с учётом класса точности и наличия покрытия → диаметр сверла под метчик по формуле или справочной таблице.

Соблюдение этой последовательности исключает большинство типичных ошибок. Если задача нестандартная — тонкостенная деталь, специфический материал, покрытие с большой толщиной слоя — рекомендуется дополнительно проверить расчёт по ГОСТ 24705-2004 и ГОСТ 16093-2004 или обратиться за технической консультацией к поставщику инструмента.
