Токарные пластины со стружколомом WMV (Wiper)

Токарные пластины со стружколомом WMV (Wiper)  — высокопроизводительное решение GESAC для получистовой обработки на увеличенных подачах.

Стружколом WMV — это специальная геометрия с увеличенной площадью контакта режущей кромки для работы на высоких подачах.

Пластины рекомендованы для получистовой обработки углеродистых сталей, легированных сталей и чугунов. Отличительная черта пластины — протяженная площадь сопряжения режущей кромки с материалом заготовки. Это инструментальное решение ориентировано на получистовые операции, где требуется сочетание производительности и качества обработанной поверхности.

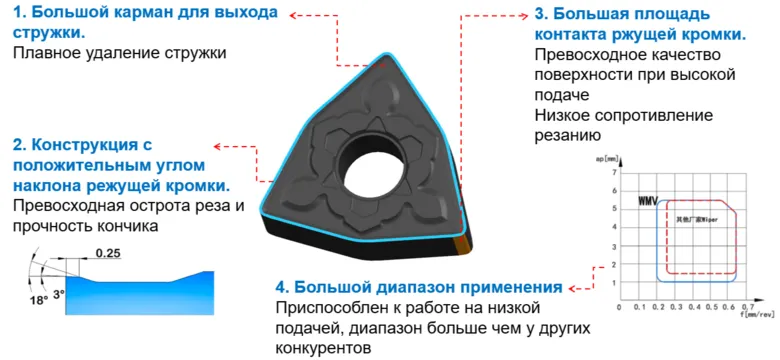

Плюсы геометрии Wiper (стружколома WMV)

Большая скорость подачи — конструкция пластины позволяет повышать величину подачи, не теряя при этом в качестве обрабатываемой поверхности.

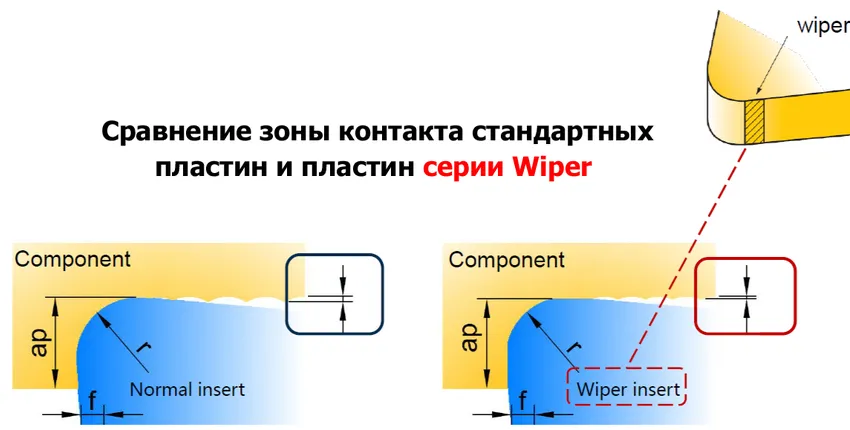

Лучшее качество обработанной поверхности — пластина соприкасается с поверхностью заготовки не в точке, а линией, что позволяет дополнительно обрабатывать неровности, образующиеся при токарной обработке.
Высокая прочность и острота режущей кромки — режущая кромка сохраняет высокую стойкость к нагрузкам, обеспечивая чистый рез.
Отличное удаление стружки — стружколом имеет увеличенные канавки для работы на больших подачах, эффективно завивает и отводит стружку большого сечения без образования заторов.

Позиционирование продукта

Минусы геометрии Wiper (стружколома WMV)

Не подходит для профильной обработки — специфическая геометрия не предназначена для фасонной и контурной обработки сложных профилей в связи с геометрическими особенностями.
Чувствительность к вибрациям — большая длина контакта увеличивает силы резания, поэтому пластина более чувствительна к вибрациям, которые могут возникать в процессе обработки. Рекомендуется применять пластины на станочном оборудовании с высокой жесткостью.

Область применения

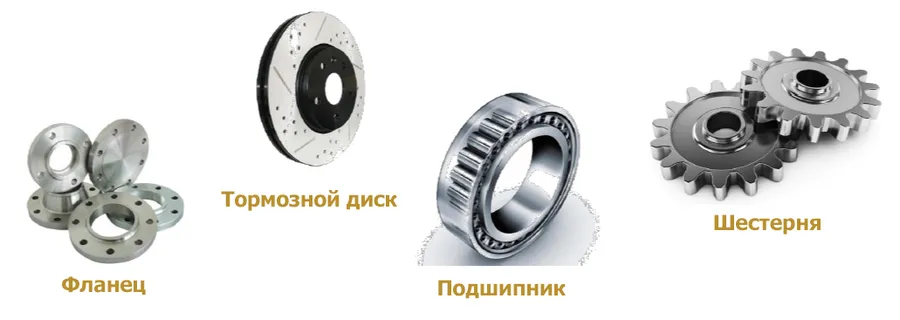

Рекомендуется использовать в получистовой и чистовой обработке стали и чугуна. Например, внутренняя, наружная и торцевая токарная обработка фланцев, тормозных дисков, подшипников, шестеренок и других деталей. Целевое назначение — получистовые и чистовые операции в условиях серийного производства.

Сравнение работы между стандартными пластинами и пластинами Wiper:
При обработке заготовки на одинаковой подаче — в 2 раза лучше качество обработанной поверхности;
При обработке заготовки на удвоенной подаче — сокращение времени обработки в 2 раза, при этом чистота обрабатываемой поверхности аналогична.

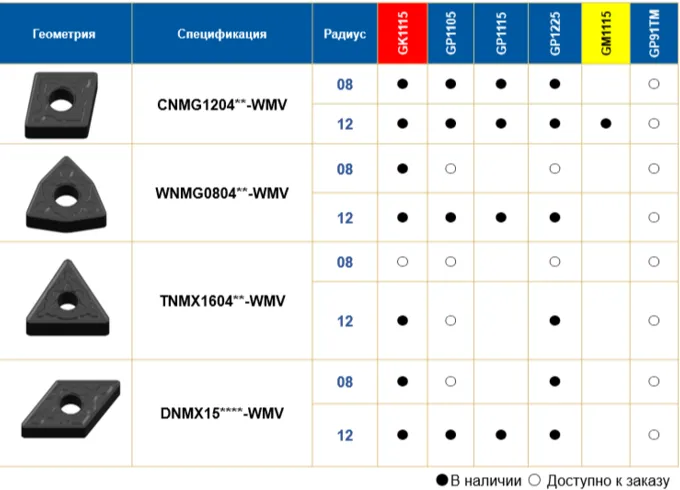

Ассортимент

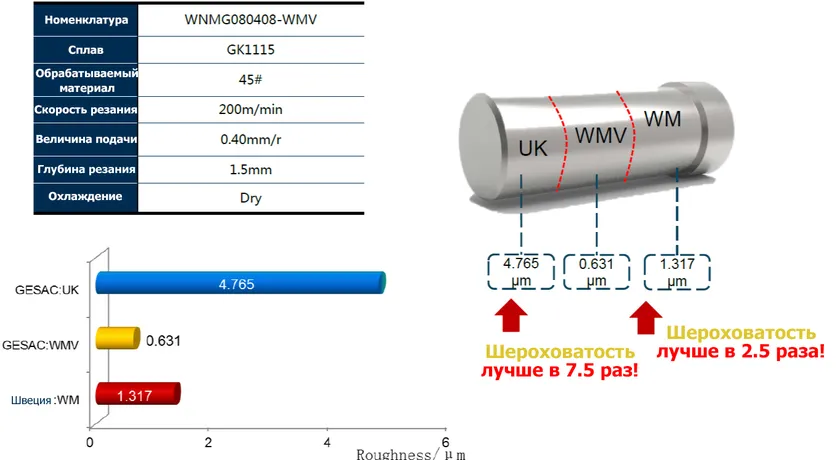

Примеры обработки

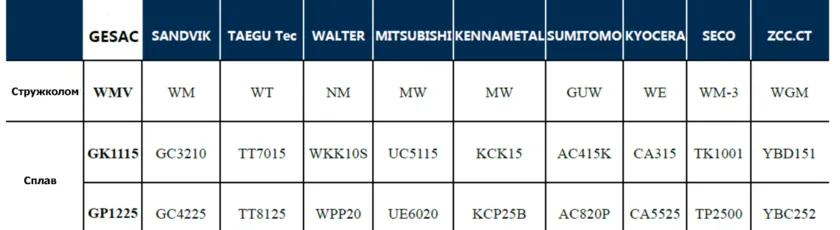

Таблица сравнения сплавов (марок)

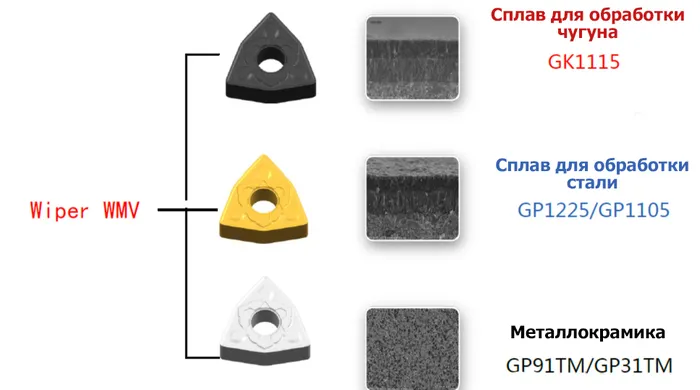

Благодаря продуманной геометрии стружколома WMV и оптимизированным маркам твердого сплава, GESAC предлагает инструментальное решение, обеспечивающее двукратное повышение производительности без ущерба для качества обработанной поверхности при точении сталей и чугунов.
