Инструмент для эффективного фрезерования плоскостей MFF190+LNEX и MFB388/MFC345+LNGX

GESAC выпустил новую серию инструментов высокоэффективных торцевых фрез  — в линейке представлены различные корпуса серий MFF190, MFB388 и MFC345.

Новая серия торцевых фрез GESAC демонстрирует системный подход к задачам от черновой обработки до высокоточной чистовой отделки.

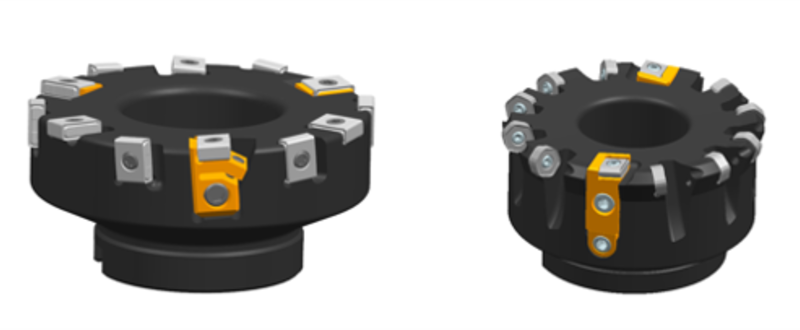

Компания GESAC расширила свой портфель решений для механообработки выпуском новой линейки высокопроизводительных торцевых фрез. В линейку вошли три модельных ряда корпусов:

MFF190 — применяется для обработки чугуна, оснащена вставками LNEX для достижения эффективной и стабильной обработки;
MFB388 — для общей обработки использует комбинацию черновых пластин SNEU для черновой обработки, повышающую скорость обработки, и чистовых лезвий LNGX, повышающих качество поверхности;
MFC345 — оптимизированная серия для экономичной обработки, в сочетании с черновыми пластинами HNGU и чистовыми лезвиями LNGX делает процесс обработки более экономичным и эффективным.

Новая пластина для чистовой обработки LNGX: снижение вибрации и сопротивление резанию

Новая пластина для чистовой обработки LNGX значительно повышает сопротивление резанию и снижает вибрацию от обработки через чрезвычайно острый тип режущей кромки и особую дуговую конструкцию чистового лезвия. Данное решение может адаптироваться к более низкопроводному оборудованию и слабым условиям зажима, а шероховатость поверхности обработки более гладкая и позволяет достигать высокой шероховатости (Ra0,8). Зачистная пластина не может быть отделена от механизма регулировки. Погрешность точности от регулировки нового механизма составляет ≤0,01 мм, чистовой пластины может быть не менее 5 мкм. Кроме того, от корректировки с помощью регулируемого механизма качество обрабатываемой поверхности улучшается на 50%.

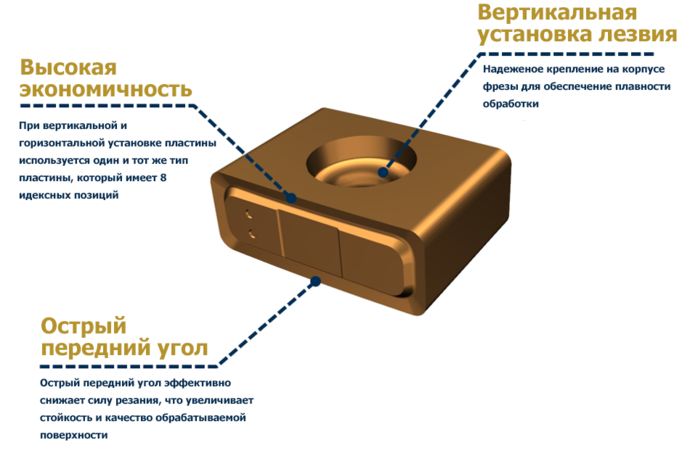

Специальные зачистные пластины — LNEX и LNGX

Вертикальные/горизонтальные двухцелевые черновые-чистовые пластины серии LNEX используют симметричную геометрию негативного типа в качестве основной конструкции, интегрируя черновые и чистовые операции с помощью вертикальных и горизонтальных конфигураций крепления: вертикальная ориентация повышает жесткость пластины для первичного снятия материала, в то время как горизонтальная ориентация оптимизирует угол режущей кромки инструмента и объединяет конструкцию острой канавки для стружки для снижения пластической деформации материала, значительно улучшая однородность отделки поверхности. Симметричная геометрическая конструкция поддерживает двухстороннюю восьмигранную функциональность (четыре кромки с каждой стороны), максимально увеличивая использование режущей кромки. Один тип пластины может быть установлен на держателе инструмента путем переключения ориентации, плавно переходя между черновой обработкой (высокие скорости подачи) и чистовой обработкой (точные скорости резания), тем самым снижая частоту смены инструмента и затраты на управление запасами на 40% по сравнению с обычными системами с двумя пластинами.

Пластины серии LNGX имеют конструкцию с длинной кромкой Wiper и геометрию режущей кромки с микрокривизной, что позволяет производить сглаживание поверхности по всей площади во время обработки, чтобы минимизировать следы перекрытия траектории инструмента. Конфигурация режущей кромки с микрокривизной большого радиуса значительно снижает накопление остатков резания, достигая превосходного уровня шероховатости поверхности (Ra). Оптимизированная геометрия острой канавки для стружки эффективно снижает сопротивление резанию, сохраняя при этом низкую вибрационную стабильность, обеспечивая равномерное распределение текстуры поверхности и улучшенное визуальное качество отделки.

Две различные формы регулировочных конструкций

Серия MFF190 использует деформационную канавку-регулируемую зажимную вставку, что позволяет выполнять вертикальную линейную регулировку без ослабления зажимных винтов, что обеспечивает высокую точность регулировки и упрощенный, быстрый процесс регулировки.
Серия MFB388 и MFC345 используют механизм регулировки клинового блока, имеющий конические сопрягаемые поверхности для повышения структурной устойчивости во время линейного смещения. Такая конструкция обеспечивает превосходную жесткость и позиционную повторяемость, что делает ее особенно подходящей для получистовой и прецизионной обработки, где критически важны вибростойкость и точность на уровне микрона.

Три типа угла режущей кромки

Серия MFF190 имеет конструкцию угла наклона 89,5°; серия MFB388 использует конфигурацию угла наклона 88°, обе оптимизированы для избежания препятствий в сложных сценариях обработки, требующих зазора траектории инструмента.
Серия MFC345 использует геометрию угла наклона 45°, специально разработанную для обработки больших поверхностей, где критически важны расширенное зацепление инструмента и уменьшенное изменение силы резания.
Эти угловые варианты демонстрируют систематическую оптимизацию траектории инструмента: острые углы (88°–89,5°) улучшают доступ в ограниченном пространстве за счет минимизации вылета инструмента, тогда как ориентация 45° максимизирует длину контакта для улучшения однородности отделки поверхности во время операций торцевого фрезерования.

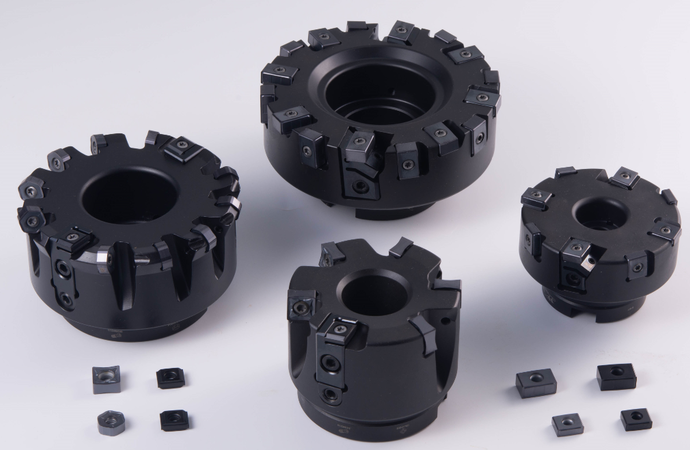

Характеристики корпусов фрез инструмента и пластин

Серия вставок LNEX включает в себя спецификации 12 и 17 с различными длинами кромок Wiper, адаптированными к определенным диапазонам диаметров для оптимизированных требований к чистоте поверхности.
Для серии LNGX доступна 12 спецификаций, поддерживающая диаметры держателя инструмента от φ63 мм до φ315 мм.

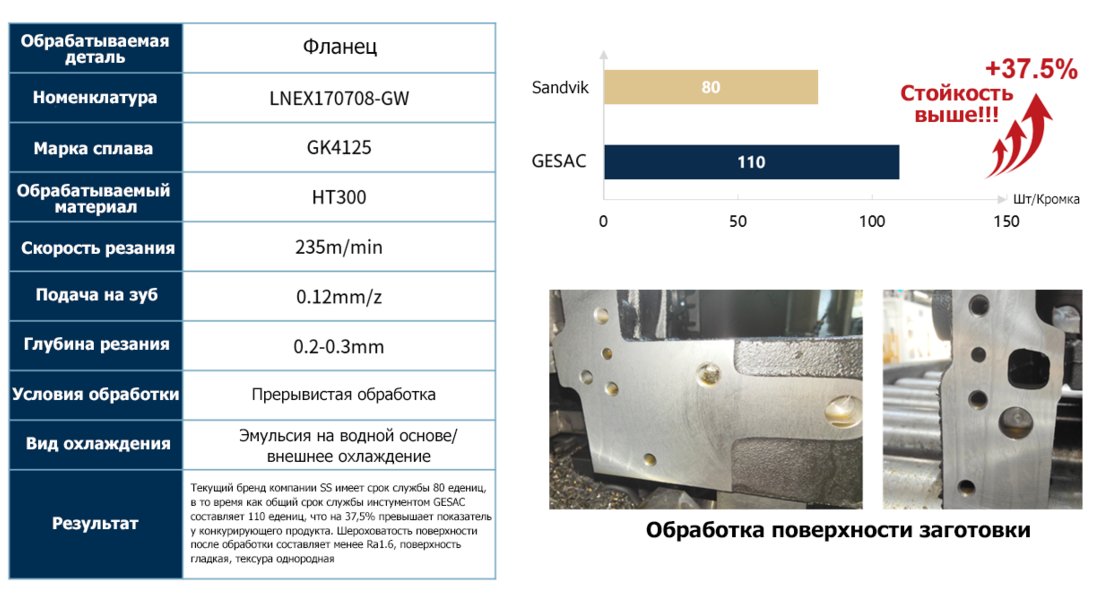

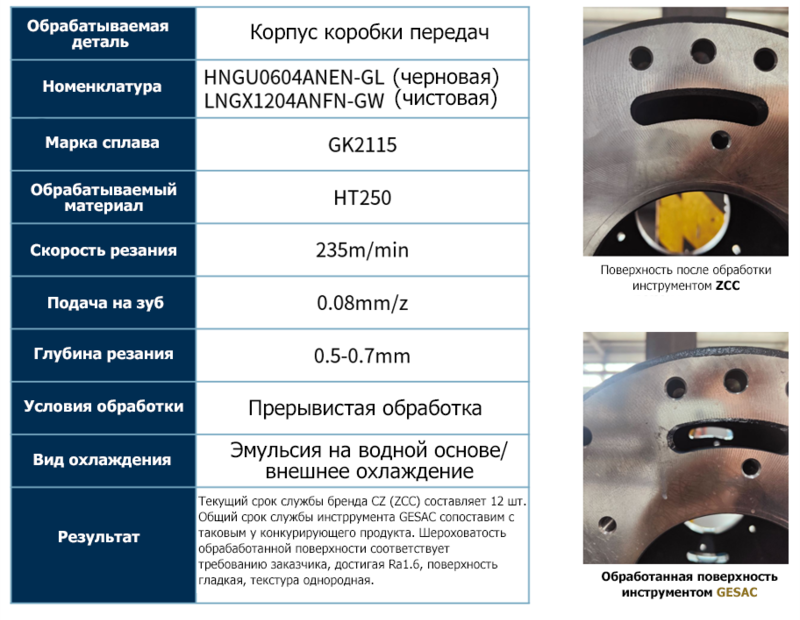

Примеры обработки

Благодаря продуманной дифференциации серий, новым чистовым пластинам LNGX с микрогеометрией, двум типам регулировочных механизмов и трем вариантам угла в плане, GESAC предоставляет заказчикам масштабируемую систему торцевого фрезерования — от экономичной обработки до прецизионного финиша с шероховатостью Ra0,8 и микрономной точностью настройки.
