Точность сверления металла: от чего зависит и как выбрать сверло
Содержание:
- Что влияет на точность сверления
- Как обеспечить точный заход
- Как геометрия влияет на результат
- Почему режимы резания влияют на точность
- Как контролировать полученное отверстие
- Когда одного сверления недостаточно
- Типовые ошибки при получении точных отверстий
- Как выбрать размер сверла и его материал для точного отверстия
При обработке отверстий в металле номинальный диаметр сверла еще не определяет фактический размер. Даже правильно подобранный инструмент может дать увеличение диаметра, овальность, конусность или увод от заданной координаты, если есть биение, недостаточная жесткость, чрезмерный вылет или нестабильное удаление стружки.
Точность формирует вся система «станок — оснастка — инструмент — заготовка». При строгих требованиях к диаметру, положению, круглости и шероховатости эта операция может быть только предварительной. Окончательный размер тогда получают развертыванием или растачиванием.
Что влияет на точность сверления
Отклонение размера отверстия не всегда означает, что неправильно выбран размер инструмента. На результат одновременно влияют состояние режущей кромки, геометрия вершины, биение, способ крепления, жесткость установки, режимы резания и стружкообразование.
|
Проблема |
Возможные причины |
Что проверить |
|
Отверстие больше заданного диаметра |
Биение, асимметричная заточка, износ кромок |
Патрон или цангу, кромки, вылет |
|
Увод от центра |
Нестабильный заход, слабая фиксация, недостаточная жесткость |
Подготовку точки входа, закрепление, соосность |
|
Овальность |
Радиальное биение, вибрации, люфт |
Шпиндель и крепление |
|
Конусность |
Увод, износ направляющих поверхностей, большой вылет |
Рабочую часть и жесткость системы |
|
Плохая шероховатость |
Изношенная кромка, повторное перерезание стружки |
Стружкоудаление, подачу, состояние инструмента |
Биение и крепление

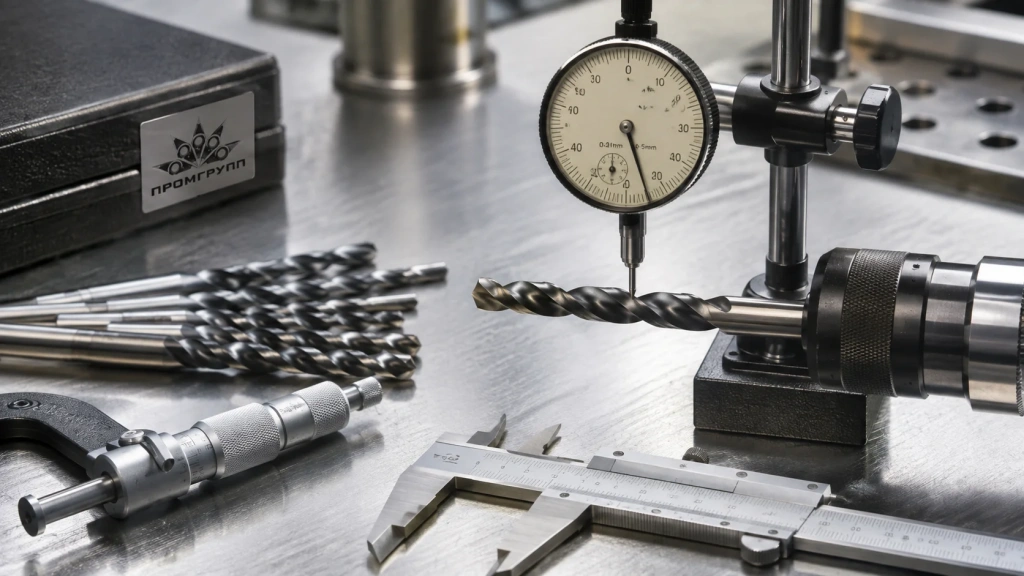

Радиальное биение заставляет режущие кромки работать с разной нагрузкой. Одна сторона снимает больший слой металла, другая — меньший. Растут вибрации, ухудшается шероховатость, фактический диаметр увеличивается, а срок службы режущей части сокращается.
Перед ответственной операцией контролируют инструмент, посадочные поверхности, патрон, цангу и шпиндель. Загрязнение или повреждение контактных поверхностей способно нарушить соосность даже при исправном оборудовании.
Тип хвостовика определяет способ крепления. Сверла с цилиндрическим хвостовиком устанавливают в патрон или цангу, конический хвостовик — в соответствующее станочное крепление. Тип хвостовика сам по себе точность не обеспечивает: важны фактическое биение и жесткость соединения.
Жесткость технологической системы
Чем больше вылет, тем легче рабочая часть отклоняется под осевой и радиальной нагрузкой. Это особенно заметно при большой глубине отверстия, обработке твердых материалов и работе инструментом малого диаметра.
Для стабильного результата применяют минимально необходимый вылет и жестко фиксируют заготовку относительно технологических баз. Смещение детали во время обработки изменяет положение отверстия независимо от качества режущей части.

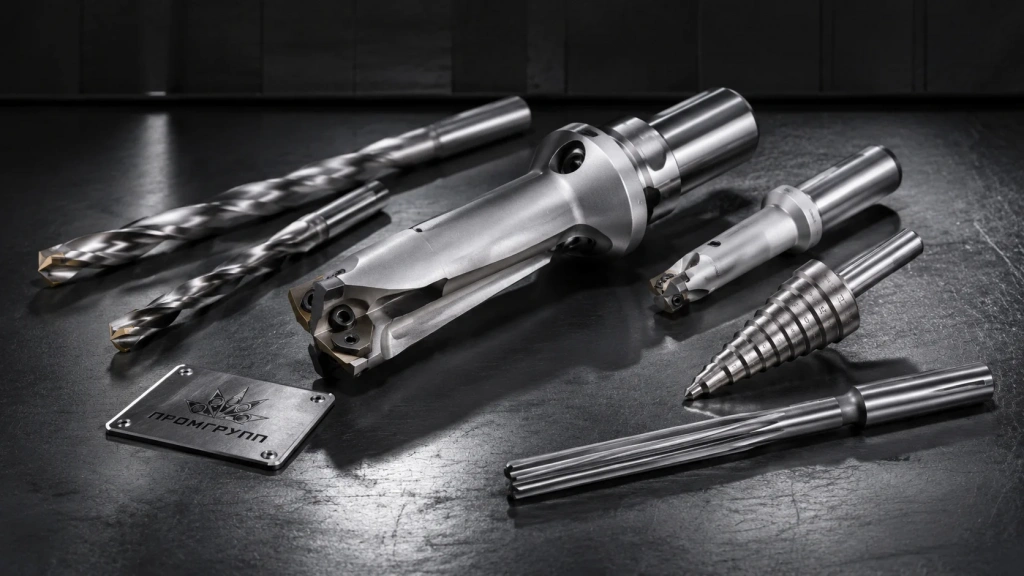

Высокая жесткость системы особенно важна, когда используются твердосплавные сверла. Твердый сплав, в состав которого обычно входит карбид вольфрама в связке, сочетает жесткость и износостойкость, но чувствителен к ударам и вибрациям. Поэтому такой инструмент требует стабильного сверлильного станка и корректного крепления.
Как обеспечить точный заход
В начале процесса осевой инструмент наиболее склонен к смещению относительно центра. До формирования направляющей поверхности рабочая часть еще не стабилизирована стенками отверстия.
При повышенных требованиях к расположению используют центровочный инструмент, направляющую втулку или предусмотренный программой станка с ЧПУ цикл. Пилотное отверстие применяют не автоматически: слишком большой предварительный диаметр способен изменить работу основной режущей части.
Как геометрия влияет на результат
У спирального сверла на точность влияют главные кромки, перемычка, винтовая канавка, ленточки и сердцевина. Режущая кромка должна работать симметрично относительно второй стороны.
Если после заточки вершина смещена или кромки имеют разную длину, инструмент начинает резать преимущественно одной стороной. Отверстие может выйти в плюс по диаметру или сместиться относительно заданной оси.
Ленточки направляют рабочую часть по сформированной поверхности. Их износ снижает устойчивость. Угол заточки выбирают с учетом материала: универсального значения для углеродистой стали, чугуна и цветных металлов нет.
Если требуется заточить сверло, важно восстановить симметрию вершины и одинаковую длину кромок. Неправильная переточка увеличивает вероятность биения и нестабильного размера.
Стружка и глубокие отверстия
Винтовой канал выводит стружку из зоны резания. При ее накоплении растут трение и крутящий момент, ухудшается поверхность, появляется риск заклинивания.
С увеличением глубины отверстия необходимо учитывать форму канавки, подачу смазочно-охлаждающей жидкости (СОЖ) и технологический цикл. Периодический вывод инструмента не является универсальным решением: стратегия зависит от типа сверла, материала заготовки и рекомендаций производителя.
Почему режимы резания влияют на точность
В процессе связаны скорость резания Vc, м/мин, частота вращения n, об/мин, подача на оборот f, мм/об, и минутная подача Vf, мм/мин.
Слишком высокая скорость для конкретного сочетания материала и инструмента повышает температуру кромки и ускоряет износ. Слишком малая подача усиливает трение вместо устойчивого резания. Чрезмерная подача повышает осевую нагрузку и может вызвать вибрации, увод или сколы твердого сплава.
Стартовые значения Vc и f выбирают по каталогу производителя с учетом диаметра инструмента, материала и твердости заготовки, покрытия, вылета, глубины отверстия, СОЖ и жесткости оборудования. Универсальных режимов для обработки металла нет.
Как контролировать полученное отверстие
Для ответственной детали проверяют не только размер, но и положение, круглость, геометрию и качество поверхности в соответствии с чертежом. Штангенциркуль подходит для оперативной проверки, а при строгих допусках применяют нутромеры или калибры в зависимости от контролируемого параметра.
Если размер регулярно выходит за допуск, сначала проверяют биение шпинделя и патрона, вылет, крепление, геометрию режущей части и стабильность режимов. Простая замена диаметра инструмента не устраняет системную причину.
Когда одного сверления недостаточно
Для точной посадки, штифта или втулки эту операцию часто используют для удаления основного объема металла. Окончательную геометрию затем получают развертыванием или растачиванием.
Развертывание улучшает точность диаметра и качество поверхности. Растачивание позволяет точнее управлять размером, положением и формой. Припуск под чистовую обработку назначают по конкретной технологии.
Для отверстия под резьбу размер сверла выбирают с учетом номинального диаметра и шага. Слишком малый размер повышает нагрузку на метчик, слишком большой уменьшает полноту профиля. Значение определяют по нормативным таблицам или документации для конкретной резьбовой системы.
Типовые ошибки при получении точных отверстий
Первая ошибка — искать причину только в режущем инструменте. Хорошее сверло по металлу не компенсирует люфт шпинделя, загрязненный патрон, большой вылет или слабое крепление заготовки.
Вторая — устранять перегрев только снижением частоты вращения. Нужно одновременно оценивать скорость резания, подачу, состояние кромки, СОЖ и выход стружки.
Третья — продолжать работу при заметном износе. Рост усилия подачи, изменение формы стружки, вибрации, шум и заусенцы требуют проверки рабочей части и самого процесса обработки.

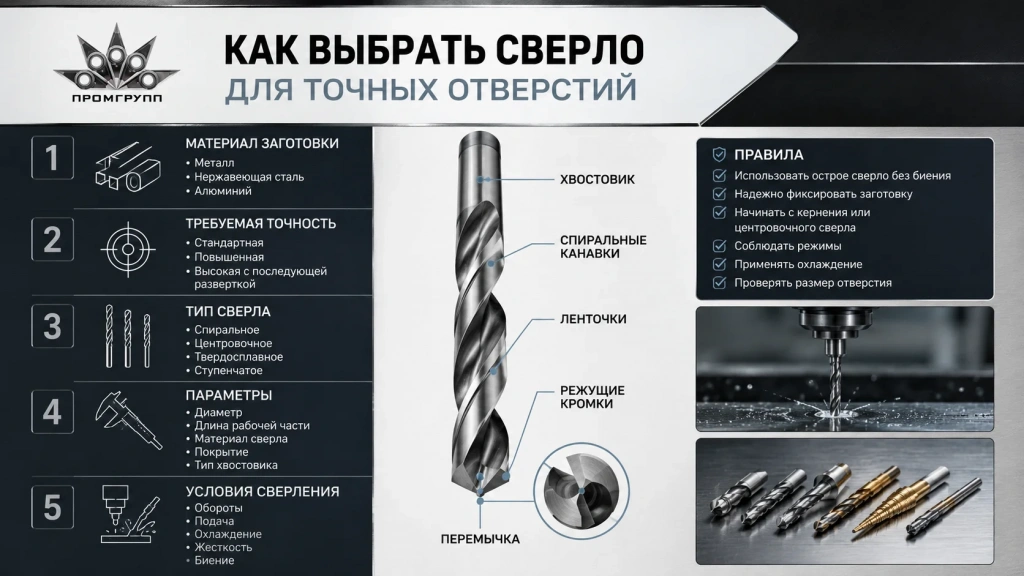

Как выбрать размер сверла и его материал для точного отверстия
Выбор сверла по металлу — только один из факторов точности. Чтобы выбрать сверло по металлу под конкретную операцию, учитывают материал и твердость заготовки, требуемый диаметр, глубину сверления, допуск, дальнейшую чистовую обработку и возможности оборудования.
При выборе сверл также оценивают материал режущей части. Быстрорежущая сталь HSS применяется для широкого диапазона станочных операций, а твердосплавные сверла требуют более жесткой системы и малого биения. Покрытие и геометрию выбирают по обрабатываемому материалу и условиям резания.
Не менее важны тип хвостовика, совместимость с патроном, цангой или шпинделем и условия удаления стружки. Выбор правильного сверла всегда связан с конкретным станком и технологией. Подобранное сверло должно работать в совместимой и жесткой системе крепления.
Ступенчатое сверло, сверло по бетону, сверла Форстнера и другие типы сверл по дереву предназначены для иных операций и материалов. Для промышленной обработки металлов применяют спиральные сверла и другие конструкции, рассчитанные на соответствующую задачу. Специалисты ПРОМГРУПП могут помочь подобрать сверло по металлу, проверить совместимость с оснасткой, выбрать аналог и скомплектовать участок металлорежущим инструментом.
