Какие фрезы лучше для обработки нержавеющей стали
Содержание:
- Почему нержавеющая сталь сложна в обработке
- Материал и конструкция фрезы
- Геометрия, покрытие и количество зубьев
- Виды фрез для нержавеющей стали
- Выбор по марке нержавейки
- Режимы резания, СОЖ и жесткость
- Ошибки и признаки износа
- Алгоритм выбора фрезы
Для регулярной обработки нержавейки чаще выбирают цельные твердосплавные фрезы либо корпусной инструмент со сменными пластинами. Монолитная конструкция подходит для пазов, карманов и контуров, корпусная — для торцевого фрезерования и интенсивного снятия припуска. Выбор зависит от марки и твердости стали, операции, мощности станка, жесткости установки и требований к поверхности. Основные критерии — материал, покрытие, геометрия, число зубьев, стружкоотвод и охлаждение.
Почему нержавеющая сталь сложна в обработке
Нержавеющая сталь, особенно аустенитная, отличается вязкостью, низкой теплопроводностью и склонностью к упрочнению. Тепло концентрируется около зоны резания и нагружает режущую кромку. Перегрев ускоряет износ покрытия, ухудшает шероховатость и снижает размерную стабильность.
При слишком малой подаче затупившийся зуб не срезает полноценный слой, а трет поверхность. Возникает наклеп, поэтому следующий проход выполняется по более твердому металлу и может привести к сколам. Вязкая стружка налипает на переднюю поверхность и повышает усилие резания. В пазах проблему усиливают переполненные канавки и повторное попадание стружки под зуб.
Большой вылет фрезы, биение, слабый патрон, тонкие стенки заготовки и недостаточная опора вызывают вибрации. Их признаки — шум, волнистая поверхность, неравномерный износ и сколы отдельных зубьев. Инструмент не компенсирует недостаточную жесткость системы.
Материал и конструкция фрезы
|
Вариант |
Скорость и стойкость |
Ударная прочность |
Требования к станку |
Рекомендуемые задачи |
|
Быстрорежущая сталь HSS |
Ниже, чем у твердого сплава |
Сравнительно высокая |
Допускает невысокие обороты и менее жесткие условия |
Единичные работы, маломощное оборудование |
|
Цельный твердый сплав |
Выше скорость резания, стабильнее геометрия |
Чувствителен к ударам и биению |
Нужны жесткий станок, исправный патрон, малый вылет |
Пазы, карманы, контуры, чистовая и серийная обработка |
|
Корпус со сменными пластинами |
Стойкость восстанавливают заменой пластин |
Зависит от корпуса и геометрии |
Нужны достаточная мощность и устойчивое крепление |
Плоскости, уступы, крупные диаметры, черновая обработка |
HSS может быть оправдана при небольшом объеме и прерывистом резании. Для стабильной обработки на станке с ЧПУ чаще рассматривают твердосплавные фрезы. Они помогают удерживать размер, но при биении или резком врезании склонны к сколам.
Для серийной обработки плоскостей и широких уступов применяют фрезы со сменными пластинами. Изношенные пластины заменяют, сохраняя корпус. Пластина должна соответствовать посадочному гнезду, группе материала M, операции и направлению резания; произвольная совместимость пластин и корпусов недопустима.
Геометрия, покрытие и количество зубьев
Положительный передний угол снижает усилие резания и склонность к налипанию, однако чрезмерно острая кромка хуже переносит удар. Усиленная геометрия прочнее при черновой обработке, но требует большей жесткости и мощности. Переменный шаг зубьев или угол спирали разносит частоты ударов и помогает уменьшить вибрации.
Полированные канавки облегчают отвод вязкой стружки. Для закрытого паза важнее свободное пространство между зубьями; при чистовой боковой обработке с небольшим припуском допустимо больше кромок. Избыточное количество зубьев забивает канавки, недостаточное повышает нагрузку на каждый зуб и ограничивает минутную подачу.
Покрытие снижает трение и защищает основу от износа. Его выбирают вместе с геометрией и маркой твердого сплава. Применяемость покрытия и возможность работы с СОЖ необходимо проверять в каталоге производителя: одинаковое обозначение не делает разные фрезы взаимозаменяемыми.
Виды фрез для нержавеющей стали
Концевой инструмент применяют для пазов, карманов, уступов, контуров и боковых поверхностей. В каталоге ПРОМГРУПП представлена концевая твердосплавная фреза SS600-S4-12026 c применяемостью по нержавеющей стали группы M. Диаметр, рабочую длину и число зубьев фрез серии SS600 подбирают под ширину паза, глубину доступа и жесткость станка.
Для обработки больших плоскостей используют торцевые фрезы, обычно корпусные. При выборе учитывают ширину фрезерования, мощность шпинделя и требуемую шероховатость. Для узких канавок, прорезей и отрезных операций применяют дисковые фрезы; критичны толщина реза, боковое биение и вывод стружки.
Радиус на углу повышает прочность кромки и уменьшает концентрацию нагрузки. Для уступов и переходов можно рассматривать, например, радиусную фрезу SS600-R5-16030 или радиусную фрезу SS600-R4-16010. Сферические фрезы серии SS600 используют для 3D-поверхностей и фигурных пазов; остаточный гребешок зависит от диаметра и шага между траекториями.
Для снятия фасок, обработки кромок и V-образных канавок используют фасочные твердосплавные фрезы. Угол, рабочий диаметр и доступ к детали проверяют до назначения траектории.
Выбор по марке нержавейки
«Нержавейка» объединяет материалы с разной структурой и твердостью. Аустенитные AISI 304 и AISI 316 вязкие, склонны к наклепу и налипанию, поэтому требуют острой геометрии, стабильной подачи и контролируемого охлаждения. Мартенситные AISI 410 и AISI 420 могут существенно различаться по твердости в зависимости от термообработки.
Ферритные марки подбирают по фактическому составу и состоянию поставки. Дуплексная сталь сочетает высокую прочность со сложным стружкообразованием и особенно чувствительна к перегреву и слабой установке. Для жаропрочных коррозионностойких сплавов нужны отдельные рекомендации производителя.
Режимы резания, СОЖ и жесткость
Стартовые режимы берут из каталога для конкретной серии, диаметра, геометрии и группы материала. Частота вращения рассчитывается по скорости резания:
n = 1000 × Vc / (π × D),
где Vc — скорость резания, м/мин; n — частота вращения, об/мин; D — диаметр, мм.
Минутная подача определяется как Vf = fz × z × n, где fz — подача на зуб, мм/зуб, z — количество зубьев. Подача на оборот f, мм/об, равна fz × z. Путаница между fz, f и Vf приводит к кратной ошибке режима.
Слишком малая fz вызывает трение и наклеп; чрезмерная повышает риск скола. Осевую глубину и радиальную ширину фрезерования назначают совместно. При уменьшении бокового контакта нагрузка становится стабильнее, но подачу корректируют с учетом утонения стружки. Попутное фрезерование требует исправного привода без люфтов.

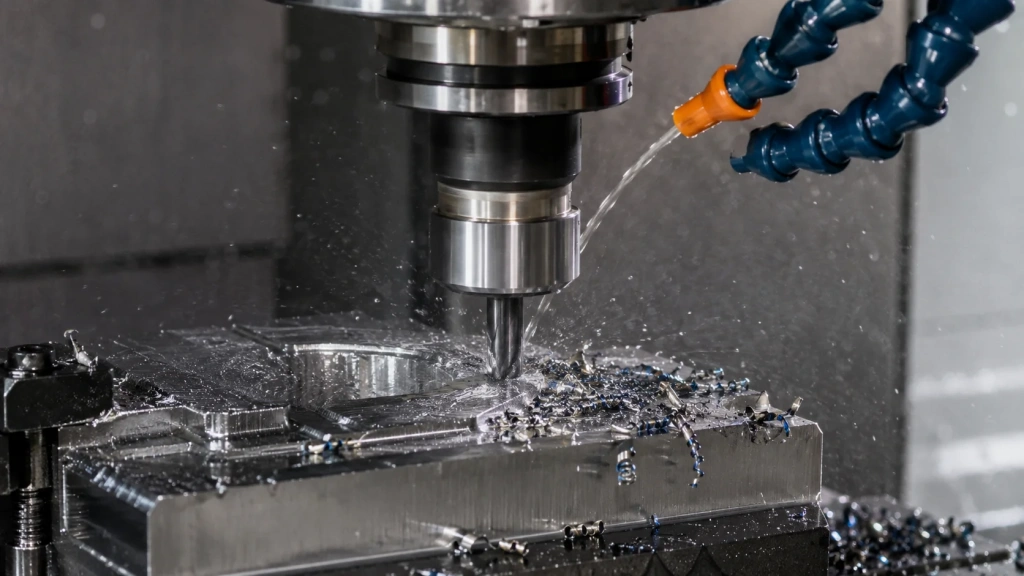

СОЖ должна стабильно попадать к режущей кромке и вымывать стружку. Сухую обработку, воздушный обдув или минимальную смазку MQL применяют только по рекомендации производителя. В закрытом пазу главная задача — не допустить повторного резания стружки.
До пробного прохода проверяют крепление заготовки, цангу, патрон, чистоту хвостовика и минимально необходимый вылет. Затем оценивают звук, нагрузку шпинделя, форму стружки, шероховатость и состояние кромок. Меняют один параметр за раз.
Ошибки и признаки износа
На срок службы инструмента чаще всего влияют:
-
завышенная скорость резания — перегрев и быстрый износ покрытия;
-
заниженная подача — трение, нарост и наклеп;
-
большой вылет, слабое крепление или биение — вибрации и сколы;
-
чрезмерная глубина прохода — перегрузка зуба и прогиб инструмента;
-
неправильное количество зубьев — забивание канавок или повышенная нагрузка;
-
плохой отвод стружки — повторное резание и повреждение кромки.
Равномерная полоса по задней поверхности обычно указывает на постепенный износ. Локальные сколы требуют проверки вибраций, биения и ударного врезания. Нарост связан с неблагоприятным сочетанием скорости, подачи, смазки и геометрии. Термические трещины заставляют проверить циклический нагрев и подачу СОЖ. При ухудшении шероховатости сначала контролируют кромки и биение, затем крепление детали, режимы и траекторию.
Алгоритм выбора фрезы
-
Установить марку, состояние поставки и твердость заготовки.
-
Определить операцию: черновая, чистовая, пазовая, торцевая, контурная или снятие фаски.
-
Выбрать тип фрезы, диаметр и минимальную рабочую длину.
-
Проверить группу материала, геометрию, покрытие и количество зубьев.
-
Сверить хвостовик, патрон, обороты, мощность шпинделя и подачу СОЖ.
-
Назначить стартовые Vc и fz по каталогу, выполнить пробный проход и оценить стружку, кромку и поверхность.
ПРОМГРУПП помогает подобрать инструмент под материал и операцию, проверить совместимость корпуса и фрезерных пластин, найти аналог и скомплектовать участок. Для точного подбора нужны марка и твердость стали, размеры зоны обработки, тип станка, патрон, вылет и характер операции.
