Износ твердосплавного инструмента: причины и способы продления ресурса
Содержание:
- Почему происходит износ твердосплавных пластин: физика процесса
- Основные виды износа и методы борьбы с ними
- Как определить критерий затупления инструмента?
- Сводная таблица решений при износе твердосплавного инструмента
- Надежные сплавы GESAC для стабильной обработки
Любой режущий инструмент в процессе механической обработки подвергается колоссальным нагрузкам и неизбежно теряет свои первоначальные свойства. Однако для технолога и оператора станков с ЧПУ важно понимать принципиальную разницу: прогнозируемый, постепенный износ твердосплавного инструмента — это абсолютно нормальное явление, тогда как внезапные сколы, поломки и деформации кромки всегда свидетельствуют об ошибках в выбранной технологии.
Полностью избежать затупления режущей кромки невозможно, но в наших силах сделать этот процесс контролируемым. Понимание механизмов деградации сплава позволяет не только подобрать оптимальные режимы резания, такие как скорость (Vc), подача (Fn) и глубина резания (Ap), но и существенно сократить процент брака на производстве.
В конечном итоге, грамотный анализ состояния отработавших пластин напрямую влияет на экономику предприятия. Чем точнее мы диагностируем причины преждевременного выхода оснастки из строя, тем эффективнее используем ее ресурс, снижая общие затраты на твердосплавные пластины и минимизируя время простоя дорогостоящего оборудования.
Почему происходит износ твердосплавных пластин: физика процесса
В зоне резания металла формируются по-настоящему экстремальные условия. В точке контакта режущей кромки с заготовкой температуры могут локально достигать 1000°C и выше, что сопровождается высочайшими удельными давлениями. Твердый сплав, несмотря на свою базовую твердость и красностойкость, начинает активно взаимодействовать с обрабатываемым материалом на микроуровне, что и приводит к деградации режущего клина.
С физической точки зрения износ обусловлен четырьмя основными механизмами. Абразивный механизм связан с механическим истиранием кромки твердыми включениями в структуре детали. Адгезионный возникает из-за микросварки стружки с поверхностью инструмента и последующим отрывом частиц карбида вольфрама. Диффузионный износ протекает при высоких температурах, когда атомы инструмента растворяются в горячей стружке, разрушая структуру пластины. Окислительный процесс связан с химической реакцией карбидов с кислородом воздуха на раскаленных границах зоны контакта.
Основные виды износа и методы борьбы с ними
Визуальный осмотр отработавшей пластины — это главный и самый точный диагностический инструмент технолога. По характеру, форме и локализации повреждений на режущем клине можно однозначно определить, какая именно ошибка была допущена при назначении режимов обработки. Рассмотрим наиболее частые сценарии разрушения и технические решения для их устранения.
Износ по задней поверхности (нормальный износ)
Равномерное истирание пластины по задней поверхности является самым предпочтительным и предсказуемым видом износа. Его главная причина кроется в естественном абразивном трении между инструментом и обрабатываемой деталью в процессе снятия стружки. Если износ твердосплавного инструмента протекает исключительно по этому сценарию, процесс резания считается стабильным. Однако, если пластина затупляется слишком быстро, необходимо скорректировать технологию: в первую очередь следует снизить скорость резания (Vc) или выбрать более износостойкий твердый сплав (с большей твердостью базовой основы).
Образование лунки на передней поверхности (кратерный износ)

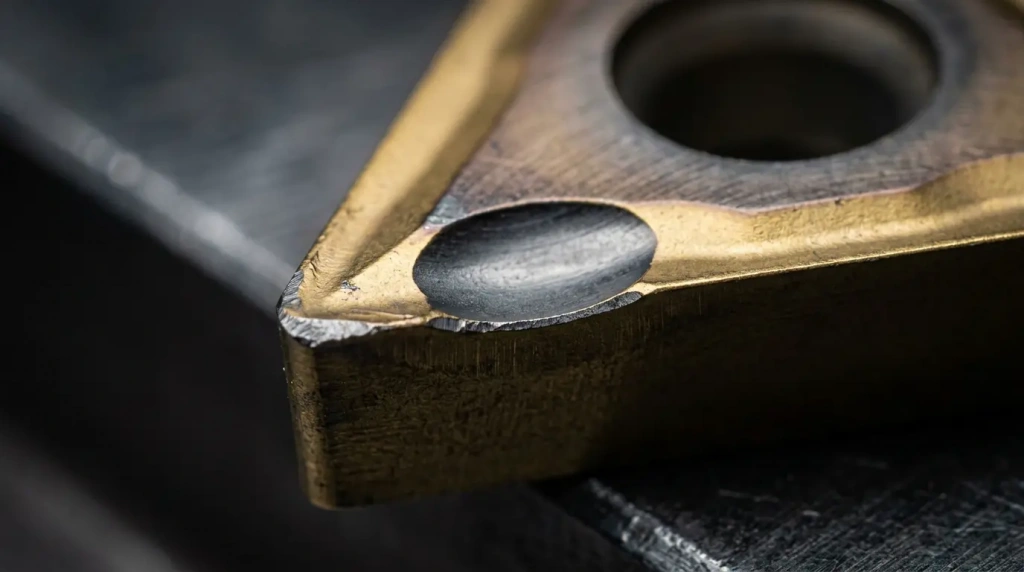

Кратерный износ проявляется в виде углубления (лунки) на передней поверхности пластины, по которой сходит стружка. Главной причиной этого дефекта является химическая реакция и взаимная диффузия материалов, которые активно протекают при высоких температурах, особенно при точении сталей. Разрастаясь, лунка критически ослабляет режущую кромку, что приводит к ее внезапному обламыванию.
Для стабильной обработки сталей и снижения риска кратерного износа важно правильно подбирать токарные пластины под режимы резания, тип материала и температурные нагрузки в зоне резания.
Для решения проблемы технологу необходимо снизить скорость резания (Vc) с целью уменьшения температуры, а также использовать сплав с износостойким покрытием на базе оксида алюминия (Al₂O₃), которое работает как эффективный термохимический барьер.
Наростообразование

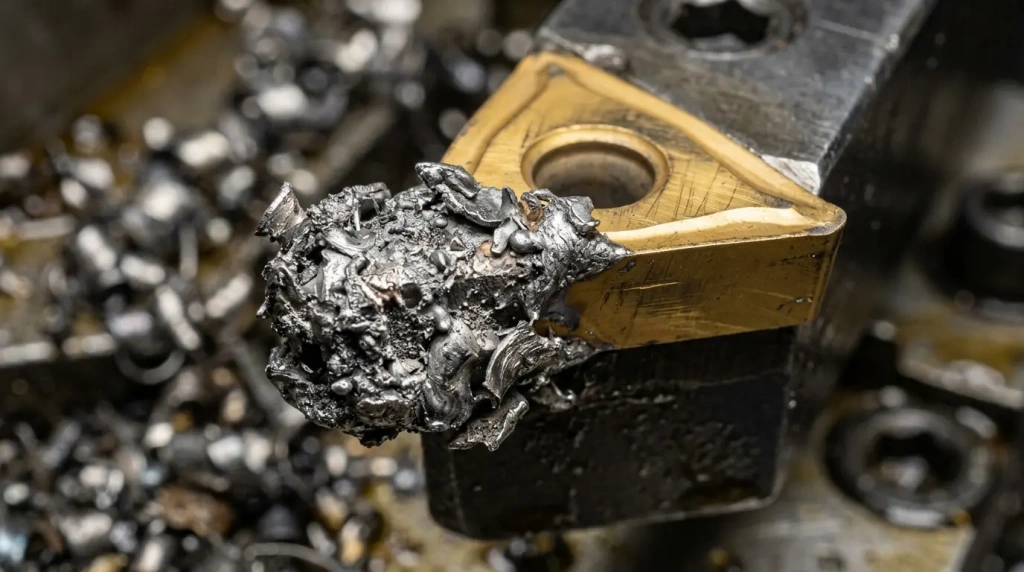

Нарост возникает из-за адгезионного налипания (холодной сварки) частиц обрабатываемого металла непосредственно на режущую кромку. Этот дефект характерен для обработки при относительно низких температурах и малых скоростях резания, особенно при работе с нержавеющей сталью, алюминием и низкоуглеродистыми марками сталей. Главное решение здесь контринтуитивно для новичков, но строго обязательно: необходимо УВЕЛИЧИТЬ скорость резания (Vc), чтобы поднять температуру в зоне контакта и исключить физические условия для микросварки. Также полезным будет увеличить давление подачи СОЖ и применять пластины с гладким PVD-покрытием, препятствующим налипанию.
Выкрашивание режущей кромки (микросколы)
Появление мелких сколов на кромке говорит о том, что инструмент испытывает микроудары или вибрации, превышающие предел прочности карбидной основы. Причиной часто становится недостаточная жесткость технологической системы СПИД (станок-приспособление-инструмент-деталь), прерывистое резание или выбор слишком хрупкого (твердого) сплава. Чтобы устранить микросколы, следует выбрать более прочный (вязкий) сплав, проверить надежность фиксации заготовки и жесткость крепления резца. В управляющей программе ЧПУ рекомендуется принудительно снизить рабочую подачу (Fn) на участках врезания инструмента в металл и при выходе из него.
Термические трещины (гребенчатые трещины)
Гребенчатые трещины располагаются перпендикулярно главной режущей кромке и возникают из-за резких циклических перепадов температур на поверхности пластины. Обычно это происходит при прерывистом точении или торцевом фрезеровании с неравномерной подачей СОЖ, когда твердый сплав то раскаляется в металле, то мгновенно остывает от жидкости. Техническое решение сводится к стабилизации температурного фона: нужно либо обеспечить обильную подачу СОЖ точно в зону резания под высоким давлением, либо полностью отключить охлаждение и работать «всухую». Дополнительно стоит выбрать более вязкую марку твердого сплава.
Пластическая деформация
В отличие от хрупкого скалывания, пластическая деформация выглядит как физическое смятие, проседание или загиб режущей кромки под нагрузкой. Она происходит в моменты, когда избыточная температура в сочетании с экстремальным давлением размягчают твердосплавную основу пластины (кобальтовая связка теряет жесткость). Для устранения деформации необходимо снизить тепловыделение и механическую нагрузку, пропорционально уменьшив скорость резания (Vc) и подачу (Fn). Если снижение режимов недопустимо из-за потери производительности, следует применить сплав с большей красностойкостью (с пониженным содержанием кобальта).
Как определить критерий затупления инструмента?
Квалифицированный оператор станков с ЧПУ способен безошибочно определить момент, когда износ твердосплавных пластин достигает критической отметки, не дожидаясь катастрофического разрушения оснастки. Одним из первых косвенных признаков служит заметное ухудшение шероховатости на обработанной поверхности детали: появляются микрозадиры, матовость или следы дробления. Также об износе явно сигнализирует изменение звука резания — он становится более высоким, переходящим в вибрационный писк, или наоборот, глухим и тяжелым.
Аппаратный контроль на станке показывает затупление как стабильный рост нагрузки на шпиндель или привода осей. Кроме того, стирание кромки ведет к изменению фактического вылета инструмента, из-за чего возникают размерные отклонения на детали. В промышленной практике в качестве объективного физического критерия затупления принято использовать измерение ширины фаски износа по задней поверхности. Для большинства стандартных токарных и фрезерных операций предельным ориентировочным параметром считается значение VB ≈ 0.3 мм.
Сводная таблица решений при износе твердосплавного инструмента
Для оперативного принятия решений прямо на производственном участке удобно использовать систематизированный алгоритм диагностики. В приведенной ниже таблице собраны ключевые дефекты инструмента и первичные технические шаги для их коррекции.
| Вид износа | Главная причина | Рекомендуемое корректирующее действие |
|---|---|---|
| Износ по задней поверхности | Естественное абразивное трение | Снизить скорость резания Vc, использовать более твердый сплав |
| Лунка на передней поверхности | Диффузия и химическая реакция при высоких температурах | Снизить Vc, использовать сплав с покрытием на базе оксида алюминия |
| Наростообразование | Налипание частиц металла при низких температурах | Увеличить скорость резания Vc, повысить давление подачи СОЖ |
| Выкрашивание кромки | Недостаток жесткости СПИД, прерывистое резание, хрупкий сплав | Выбрать более вязкий сплав, снизить подачу Fn при входе/выходе |
| Термические трещины | Резкие перепады температур при обработке с неравномерным охлаждением | Работать полностью «всухую» или обильно подавать СОЖ в зону резания |
| Пластическая деформация | Избыточная температура и давление, размягчающие твердый сплав | Снизить Vc и подачу Fn, применить сплав с большей красностойкостью |
Надежные сплавы GESAC для стабильной обработки
Для обеспечения предсказуемой работы оборудования и минимизации риска внезапного разрушения режущей кромки стоит использовать проверенный промышленный инструмент, такой как продукция GESAC. Благодаря стабильной микроструктуре карбидной основы, эти сплавы обеспечивают высокую надежность даже в условиях тяжелой черновой обработки или при резании труднообрабатываемых материалов.
Ключевым преимуществом инструмента GESAC являются современные многослойные CVD и PVD покрытия. Они формируют прочнейший термохимический экран, который отлично противостоит образованию лунок на передней поверхности при точении углеродистых сталей, а также успешно предотвращает наростообразование при работе с вязкой нержавейкой. Внедрение таких сплавов позволяет технологам уверенно назначать высокопроизводительные режимы резания и добиваться равномерного, прогнозируемого износа пластин.
Долговечность и эффективность режущего инструмента во многом зависят от правильного понимания физических процессов, протекающих в зоне контакта с заготовкой. Грамотный подбор режимов резания — скорости (Vc), подачи (Fn) и глубины (Ap) — под конкретную марку твердого сплава и обрабатываемый материал является залогом успешной технологии. Умение анализировать характер износа позволяет своевременно вносить корректировки в управляющие программы, снижая процент брака и расходы предприятия на инструментальную оснастку.
