В предыдущем материале мы рассмотрели кронштейн системы жидкостного охлаждения и показали, насколько важную роль несущие элементы играют в обеспечении стабильности всей системы теплоотвода. Однако надежность жидкостного охлаждения определяется не только прочностью конструкции. Герметичность, способность выдерживать давление и корректное формирование замкнутого контура каналов также напрямую влияют на работу всей системы.

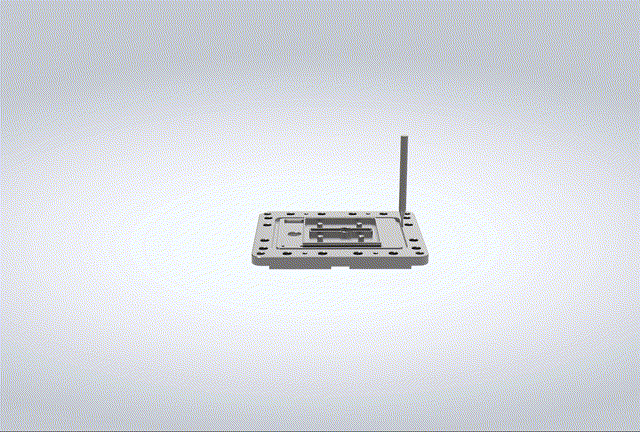

В этой статье внимание сосредоточено на одном из ключевых компонентов жидкостного охлаждения, верхней крышке холодной пластины.

На первый взгляд, верхняя крышка представляет собой относительно простую деталь. На практике к ней предъявляется целый комплекс требований. Она должна обеспечивать герметичность соединения и выдерживать рабочее давление, надежно закрывать каналы охлаждения, соответствовать требованиям по плоскостности и обеспечивать совместимость с последующей операцией пайки.

Даже незначительные дефекты при обработке могут стать причиной утечки охлаждающей жидкости, деформации каналов или снижения эффективности теплоотвода. Поэтому стабильность изготовления этой прецизионной детали требует комплексного подхода на каждом этапе производства.

Разработка технологического решения

Надежность системы жидкостного охлаждения формируется за счет стабильного качества каждого отдельного прецизионного компонента. Поэтому при обработке верхней крышки холодной пластины особое внимание уделяется контролю всех факторов, влияющих на точность и стабильность производства.

При разработке технологического решения используется классическая система управления производственным процессом по пяти направлениям: человек, оборудование, материал, метод и производственная среда. Такой подход позволяет комплексно контролировать процесс изготовления и обеспечивать требуемые характеристики готового изделия.

Человек: единые требования к выполнению операций

Для операторов проводится специализированное обучение. Для операций установки и закрепления заготовки, настройки инструмента и контроля качества устанавливаются единые правила выполнения работ.

Стандартизация действий персонала позволяет снизить влияние человеческого фактора и минимизировать риск возникновения ошибок при обработке.

Оборудование: стабильность и точность обработки

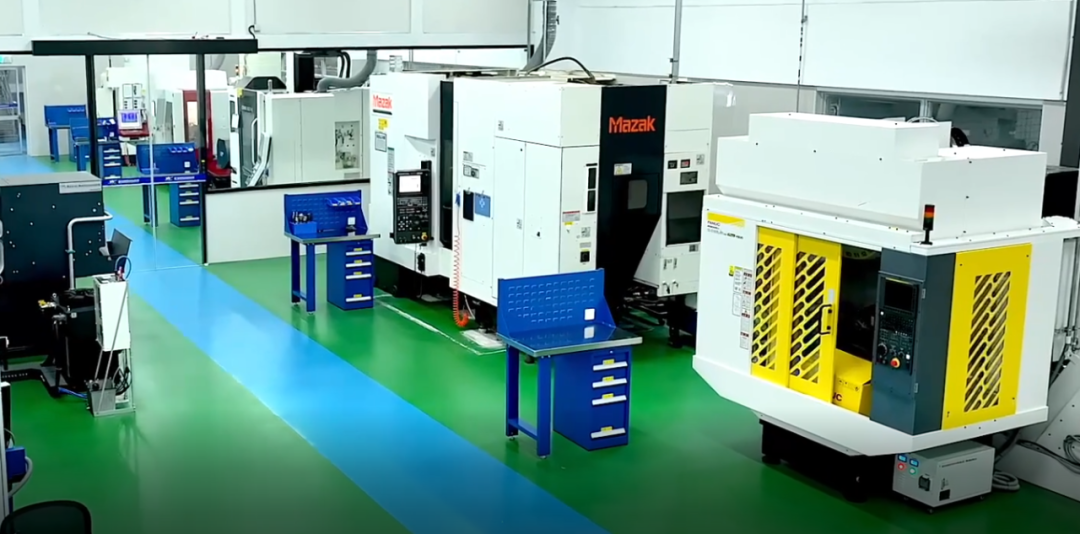

Обработка верхней крышки выполняется на высокоточном обрабатывающем центре.

Особенность детали заключается в небольшой толщине и высокой склонности к деформации. Для таких условий применяется специальное высокоточное приспособление, которое позволяет повысить стабильность процесса и обеспечить постоянство размеров готовых деталей.

В результате плоскостность готового изделия достигает 0,02 мм, что значительно превышает требования, предусмотренные конструкцией детали.

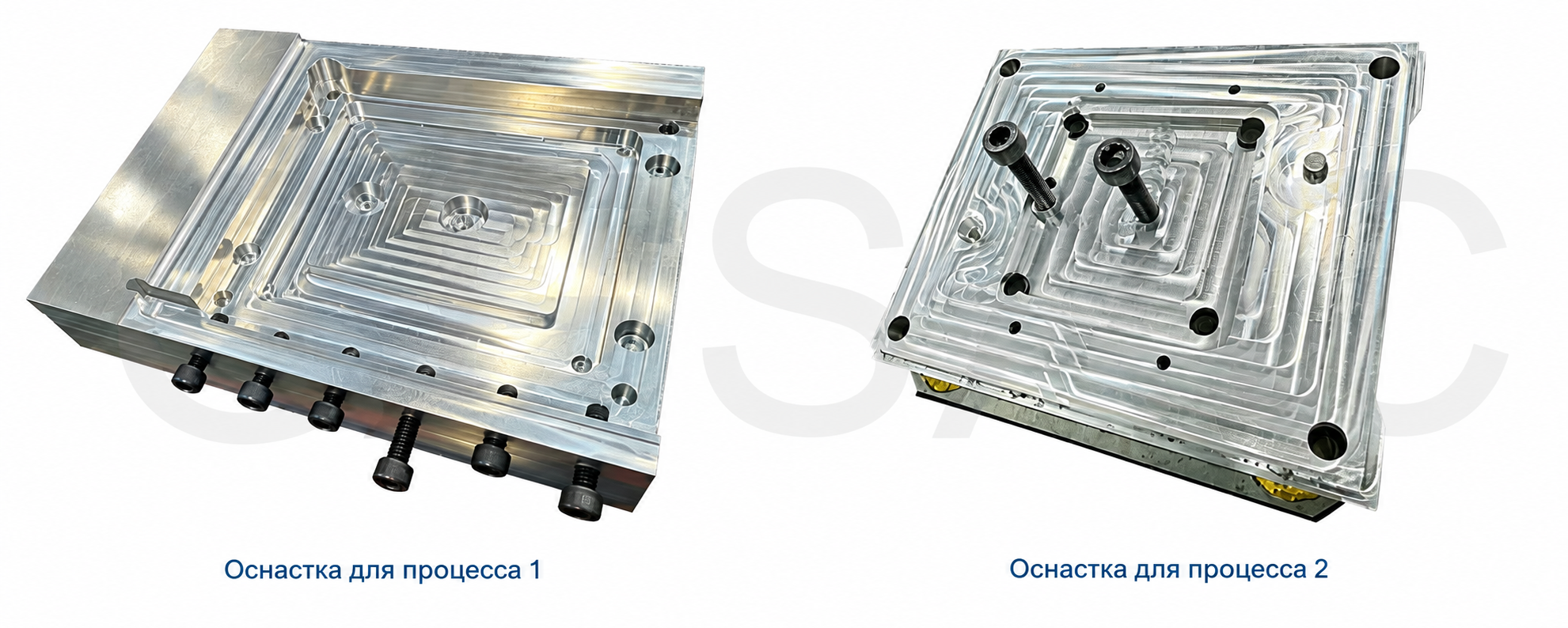

Дополнительно была усовершенствована конструкция используемой оснастки. Первоначальный вариант крепления в станочных тисках заменен на систему с установочными штифтами и резьбовым фиксированием. Такое решение позволяет избежать повреждения заготовки, которое может возникать при зажиме в тисках.

Материал: контроль качества исходной заготовки

Для верхней крышки холодной пластины необходимо одновременно обеспечить требуемые характеристики теплопроводности, устойчивость к воздействию давления и совместимость материала с технологией пайки.

Поэтому особое внимание уделяется выбору исходного материала. Используются качественные заготовки заводского производства, при этом исключаются материалы с посторонними включениями, деформациями и дефектами окисления.

Контроль качества материала на начальном этапе позволяет заранее снизить риски, связанные с возможными утечками охлаждающей жидкости и снижением эффективности теплоотвода.

Метод: стандартизация и точный контроль технологии

С учетом условий эксплуатации детали разработан стандартизированный технологический процесс. Он предусматривает последовательный контроль операций фрезерования, удаления заусенцев и обработки поверхности для обеспечения требуемой геометрии и качества изделия.

При соблюдении всех требований к готовой детали продолжительность ее обработки составляет не более 1 часа 40 минут.

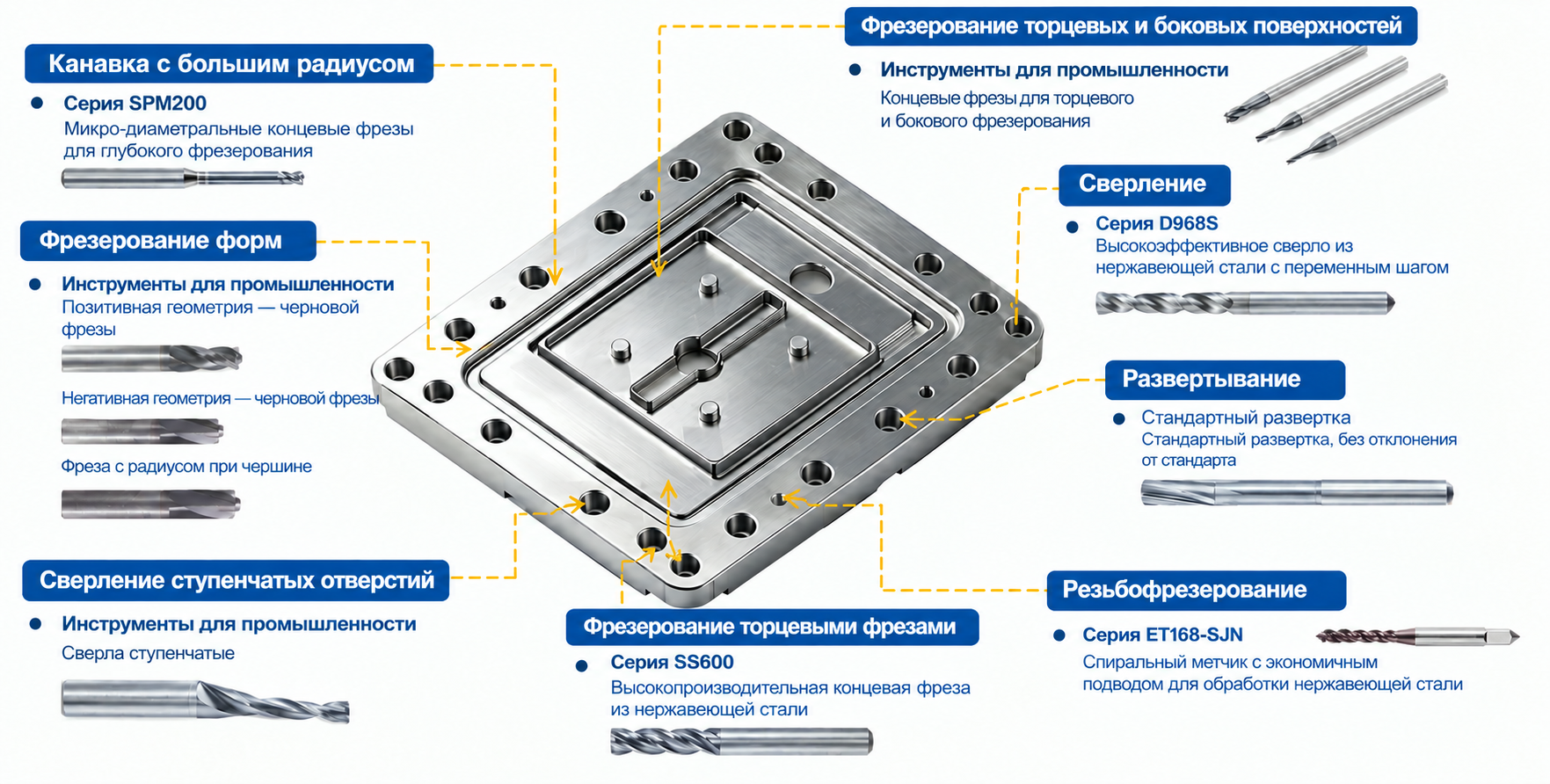

Для повышения производительности чернового фрезерования и одновременного предотвращения деформации заготовки применяется пятизубая высокопроизводительная концевая фреза SS600 с радиусом при вершине. Использование данного инструмента позволяет значительно сократить время черновой обработки.

Для обработки фасонного кольцевого паза используется специально разработанный фасонный инструмент. Паз формируется за один проход, благодаря чему исключается появление следов от переходов между отдельными участками обработки и повышается эффективность процесса.

Фреза для обработки фасонного контура с отрицательным уклоном

Фреза для обработки фасонного контура с положительным уклоном

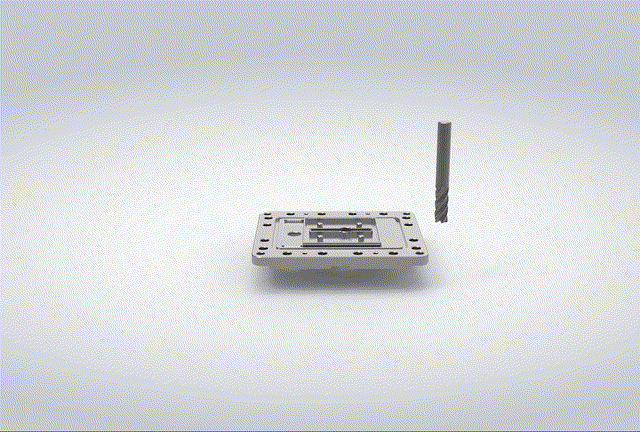

Черновое фрезерование торца

Черновая обработка полости

Производственная среда: стабильные условия обработки

Для всей зоны обработки предусмотрены система центрального кондиционирования и система удаления масляного тумана.

Контролируемая температура и чистота производственной среды позволяют создать стабильные условия обработки и обеспечить постоянство точности изготовления каждой детали.

Комплексный подход к производству компонентов жидкостного охлаждения

Надежность системы жидкостного охлаждения не определяется каким-либо одним технологическим решением. Она формируется за счет последовательного контроля качества каждого компонента и каждой операции производственного процесса.

Именно поэтому при изготовлении прецизионных деталей важно учитывать весь комплекс факторов, от подготовки персонала и выбора материала до конструкции оснастки, режущего инструмента и условий обработки.

В следующих материалах мы продолжим разбирать другие ключевые компоненты систем жидкостного охлаждения и подробно расскажем о технологических особенностях их прецизионного изготовления.

Xiamen Golden Egret (GESAC) предлагает решения в области режущего инструмента для задач прецизионной обработки. Следите за следующими материалами серии.
